Was geschieht genau beim LS-Fliegen? Im Lehrersender wird eine Lehrerbuchse zum Anschluß des Lichtleiterkabels eingebaut. Bei der MC22 wird noch ein Schalter zugeordnet, mit welchem der Lehrer die Steuerfunktionen übergeben und zurückholen kann. Welche Funktionen übergeben werden, ist im LS-Menü festzulegen. Da dieser Sender zum Modell funkt, ist hier das Modell komplett mit allen Mischern anzulegen.
Im Schülersender wird normalerweise eine Schülerbuchse eingebaut ,welche ein PPM-Signal zur Übermittlung an den Lehrersender bereitstellt. Dieses Signal wird mittels einem Lichtleiterkabel (galv. Trennung) an den Lehrersender übertragen. Dort wird dieses Signal bei Schülerbetrieb eingespeist, um es an das Modell zu senden. Der Schülersender benötigt von der Programmierung her nur ein einfaches 4-Achs-Grundmodell, da der Lehrersender (MC22) ja weiterhin alle Mischfunktionen übernimmt. Im Lehrerbetrieb ist dieses Signal weggeschaltet und wirkungslos, es werden die Steuereingaben des Lehrers an das Modell gesendet. Als Schülersender kann eigentlich fast jeder Sender verwendet werden, der auch am Modellflugsimulator verwendet werden kann ! Es ist jedoch darauf zu achten, das die Kanalzuordnung der des Lehrersenders entspricht.

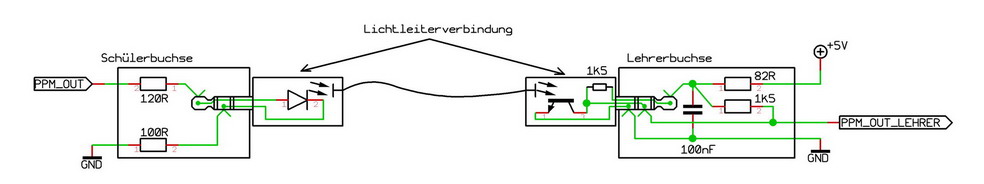

Wie auf dem Bild zu erkennen ist, befinden sich in der Schüler- wie auch Lehrerbuchse jeweils gerade mal zwei-drei Bauteile ! Die kosten liegen hierfür im Centbereich und wer einen Lötkolben sein eigen nennt, kann eine Menge Euros sparen.

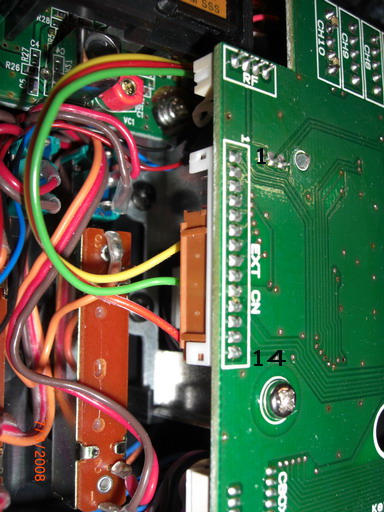

Was wird benötigt - Schülerbuchse: Stereo-Klinkenbuchse, 100 Ohm- & 120 Ohm-Widerstand, 100nF Keramikkondensator, Stiftleitse, 3-adrige Leitung, Buchsenleiste 2mm Raster Lehrerbuchse: Was wird benötigt: Stereo-Klinkenbuchse, 82 Ohm und 1,5kOhm Widerstand, 100nF Keramikkondensator, 3-adrige Leitung, Buchsenleiste 2mm Raster Die Bauteile entsprechend dem oberen Plan an die Klinkenbuchse anlöten. Im Normalfall wird eine Stiftleiste im 2mm-Raster benötigt. Diese ist entsprechend den Bildern an die MC22 anzuschließen ... ich verwendete eine 10pol. 2mm Buchsenleiste ... falls eine solche nicht vorhanden ist, kann man die drei Leitungen natürlich auch auf die Steuerplatine auflöten. Bei Verwendung des Schnittstellenverteilers ist die Lehrerbuchse entsprechend dem Bild des Schnittstellenverteilers anzustecken/löten ... Pin 6/10/14 sind entsprechend auf dem Bild beschriftet !!

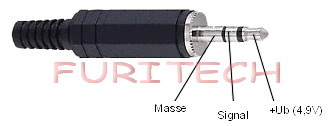

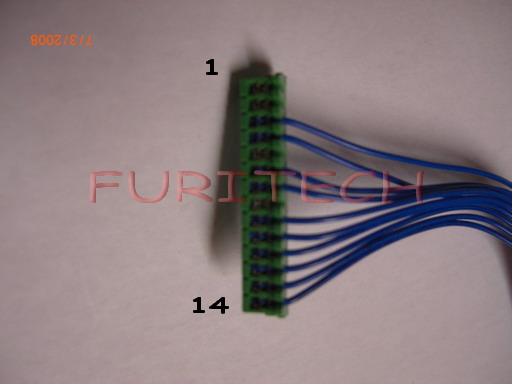

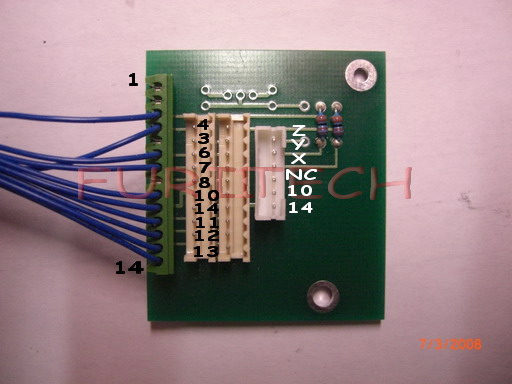

Belegung des Lehrersteckers ... +Ub(rot/Pin14) Masse (grün/Pin10) Signal (gelb/Pin6) der Schnittstellenverteiler ... geht aber auch ohne !!

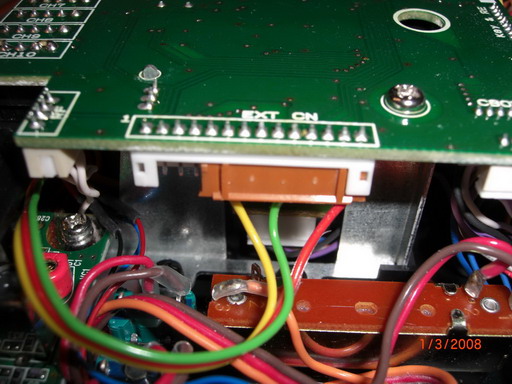

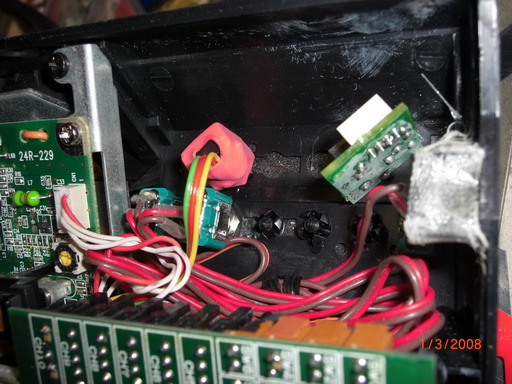

... so sieht's mit der Lehrerbuchse in meiner MC22 aus ... direkt an die MC22 (also ohne Schnittstellenverteiler) ...

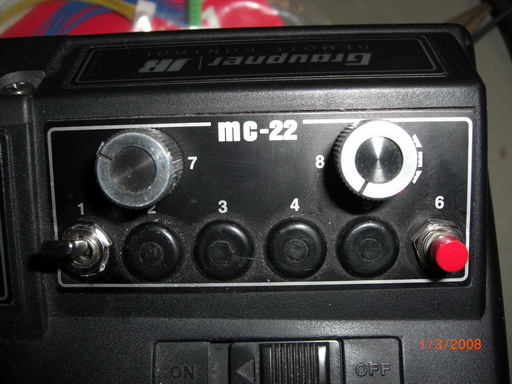

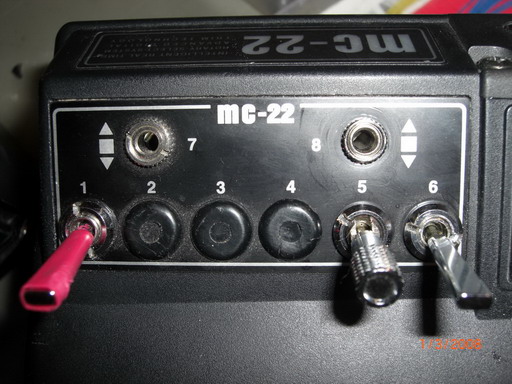

+Ub(rot/Pin14) ... die rot eingeschrumpfte Lehrerbuchse ... links Schülerbuchse / recht Lehrerbuchse ... das Rote ist der Momenttaster für Umswitchen Masse (grün/Pin10) Signal (gelb/Pin6) Schülerbuchse: Was wird benötigt: Stereo-Klinkenbuchse, 100 Ohm- & 120 Ohm-Widerstand, 100nF Keramikkondensator, Stiftleitse, 3-adrige Leitung, Buchsenleiste 2mm Raster Hier wird im Normalfall das PPM-Signal vom HF-Modul abgesteckt und auf eine Stiftleite an der Schülerbuchse aufgesteckt ... die HF-Abstrahlung wird dadurch gleichzeitig deaktivert. Eine DSC-Funktion (automatisches Umschalten beim Einstecken des Steckers) wie es z.B. die MC22s unterstützt, fehlt leider in der MC22 ... im Netz findet man aber auch hierzu Lösungen ... einfach suchen !!

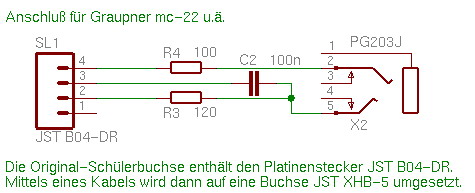

1 Signal 2 Masse 3 nicht belegt Diese SChülerbuchse ist für die meisten Graupnersender verwenbar: FM 314, mc-10, mc-12, mc-14, mc-15, mc-16, mc-16/20, mc-18, mc-20, mc-22,c-24, FM4014, JR Quattro, JR 9x, X-347, X-387, X-388, X-756, X-3810, .. Links zum Thema: Belegungen verschiedener Schülerbuchsen, Schnittstellen für Flugsimulatoren: http://www.k-webdesign.com/modellflug/rc-interface.htm Funtionsbeschreibung L/S-Betrieb: http://www.rc-network.de
