Frequenzscanner ... mit Anbindung an PC / Laptop

Wer braucht(e) sowas ?
Eigentlich alle Benutzer der 'damals' herkömmlichen Modellfrequenzen im 27/35/40/41 etc. Mhz-Bereich ... speziell natürlich Modell-Piloten, da bei diesen ein Schaden
durch Störungen fatalere Auswirkungen hatte.
Mittlerweile haben sich die 2,4Ghz-Systeme eigentlich komplett durchgesetzt, da bei diesem Übertragungssystem eine Störung durch andere Modellsender so gut wie unmöglich ist !
--> daher macht ein Überwachungs-Scanner für Modellbauer mittlerweile recht wenig Sinn !

Warum braucht man das ?
Jeder 'damalige' Modellflieger kannte das Problem einer möglichen Kanal-Doppelbelegung und deren möglichen Folgen ... Absturz des Modells, Personengefährdung und
evtl. erhebliche finanzieller Sachschaden. Auf vielen Modellflugplätzen wurde die Kanalbelegung mit Frequenztafeln überwacht. An diesen holte man sich vor dem
Einschalten des Senders die entsprechende Klammer, welche dann im Normalfall am Sender befestigt wurde. Das funktionierte natürlich nur problemlos, solange
dies auch alle Flieger am Platz tun. Bei größeren Flugtagen mussten die Sender im 'Senderzelt' abgegeben werden. Man bekam diesen erst  kurz vor dem Flug
bzw. erst wenn alle anderen Sender mit gleicher Frequenz wieder im 'Zelt' waren, ausgehändigt !
Das nützte jedoch alles nichts beim 'Schwarz Fliegen' irgenwo im Felde ... oder wenn in der Nähe des Modellgeländes sich noch andere Modellflieger tummeln.
--> spätestens dann war ein Scanner überlebenswichtig ... zumindest für's Modell !




Wie kam ich auf HamRadio-Deluxe ?
Auf der Suche im Web nach einem preisgünstigen Modellbau-Scanner fand ich eine Beschreibung der Schnittstelle (CI-V) in Verbindung
mit der kostenlosen PC-Software HamRadio-Deluxe. Über die CI-V-Schnittstelle können diese Scanner komplett gesteuert und ausgelesen
werden. Diese Schnittstelle ist an einigen handelsüblichen Funk-Breitbandempfängern zu finden.
In der Liste der unterstützten Geräte fand ich dann auch meinen Icom IC-R10 Allband-Empfänger, den ich bis dato als Vario-Empfänger und
Radio benutzte ... ab da wurde ich neugierig !!
Software heruntergeladen, installiert und ausprobiert. Natürlich noch ohne angeschlossenen Empfänger, denn für diesen braucht's noch
einen Schnittstellenkabel, welches die CI-V Signale in RS232-Pegel umwandelt. Die Software machte einen sehr übersichtlichen und professionellen
Eindruck, so daß ich mich an den Bau des Interfaces machte. Schaltung war im Web schnell gefunden und die wenigen Bauteile fand ich in meiner Bastelkiste.

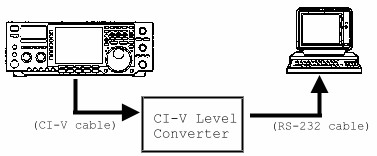

Funktionsprinzip:


                                                                                                        ... aktivierter Aufbau mit Testesender (Kanal75) und ICOM IC-R10
Was wird benötigt:
- Scanner mit CI-V Schnittstelle
- PC mit RS232-Schnittstelle
- kostenlos Software HamRadio-Deluxe
- Schnittstellenkabel

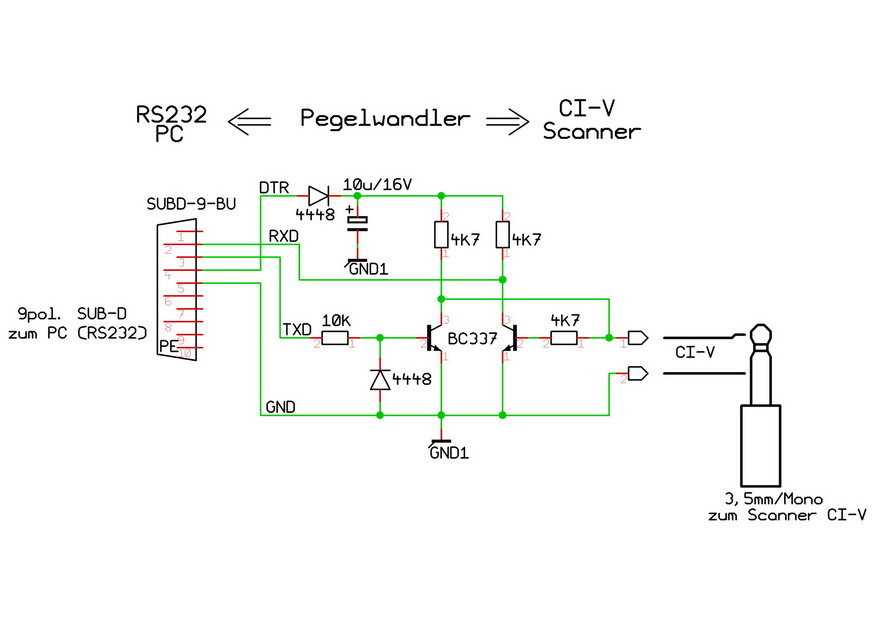

Schaltung für Scanner (Icom) mit CI-V-Schnittstelle:


Stückliste:
SUB-D Buchse 9polig
Klinkenstecker Mono 3,5mm
2x Diode 1N4448
2x NPN-Transistor BC337 oder BC547
3x Widerstand 4,7kOhm
1x Widerstand 10kOhm
1x Elko 10uF/16Volt
Lochrasterplatine ca. 10x20mm

Aufbau:
Der Aufbau ist denkbar einfach und entsprechend dem Schaltplan zu bewerkstelligen. Wenn man die Schaltung klein
aufbaut kann man diese direkt mit in das Gehäuse des Steckers mit einbauen.

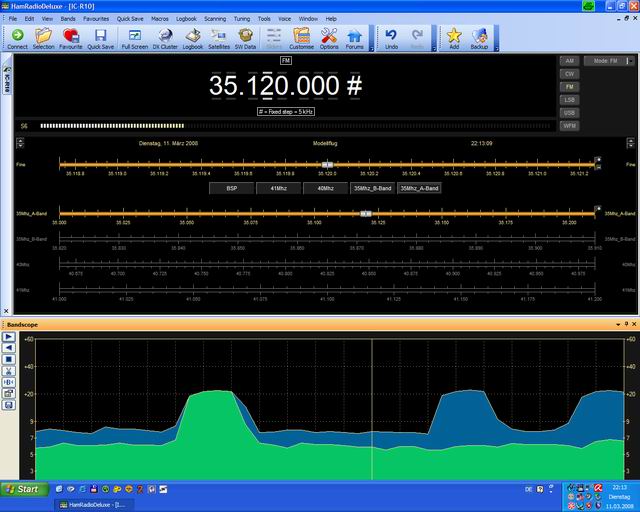

HamRadio am Notebook ... auf Kanal 66 (35,060Mhz) wird gesendet ... auf Kanall 75 & 80 wurde gesendet !!

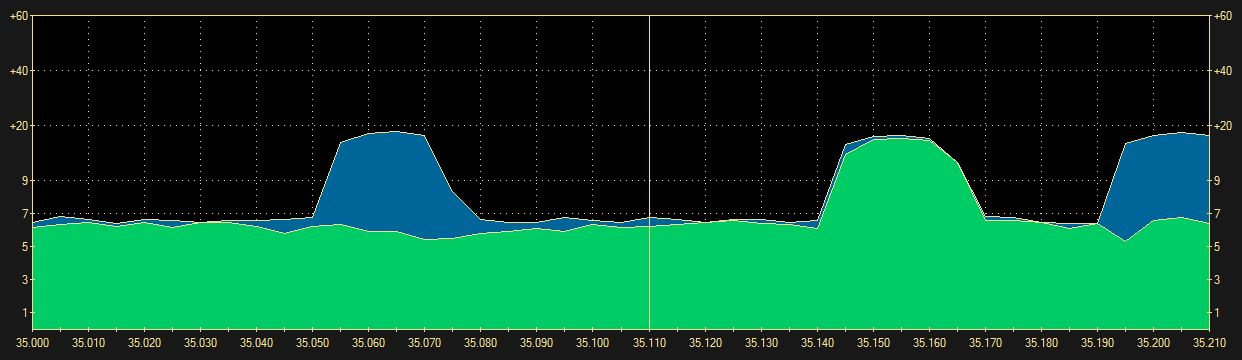

... auf Kanal 75 (35.150Mhz) wird gesendet (grün) ... auf Kanal 66 (35,060Mhz)  & 80 (35.200Mhz) wurde gesendet (blau) !!

Frequenz Mhz --> Kanal
35.010 --> 61
35.020 --> 62
35.030 --> 63
...
35.100 -->70
35.110 -->71
...
35.200 -->80

Das Programm unterstützt folgende Geräte (Stand 2.Okt 2004) :
Elecraft: - K2.
ICOM - IC-703, IC-706, IC-706MkII, IC-706MkIIG, IC-707, IC-718, IC-725, IC-726, IC-728, IC-729, IC-
735, IC-736, IC-737, IC-738, IC-7400, IC-746, IC-746Pro, IC-751A, IC-751A (Piexx), IC-756, IC-
756Pro, IC-756ProII, IC-761, IC-765, IC-775DSP, IC-7800, IC-781, IC-821H, IC-910H, IC-R10, ICR20,
IC-R75, IC-R8500.
Kenwood - R-5000, TS-140S, TS-2000, TS-440S, TS-450S, TS-480, TS-50S, TS-570, TS-60S, TS-
680S, TS-690S, TS-790, TS-850, TS-870, TS-940S, TS-950, TS-B2000
Ten-Tec - Argonaut, Jupiter, Orion, RX-350
Yaesu - FT-100, FT-1000D, FT-1000MP MkV, FT-600, FT-817, FT-840, FT-847, FT-857, FT-890, FT-
897, FT-900, FT-920, FT-990.
Links zum Thema:
HamRadio-Deluxe: http://hrd.ham-radio.ch/ Forum: http://www.hamradioboard.de/ Fazit:
Wer totz 2,6Ghz-Technik noch eine einfache und kostengünstige Möglichkeit zur Frequenzüberwachung der 'alten' Modellflugfrequenzen sucht und evtl. sogar schon einen passenden Scanner sein Eigen nennt, dem kann ich die Software HamRadio-Deluxe in der hier beschriebenen Konstelation nur wärmstens empfehlen ! Klasse ist auch die Funktion erkennen zu können, welche Kanäle auch nur kurz eingeschaltet waren. Vor dem Einschalten des Fliegers genügte ein kurzer Blick auf das Display und man hat Gewissheit, daß die eigene Frequenz von einem anderen noch nicht benutzt wurde ... das beruhigte doch ungemein ! ... bei mir funktionierte es perfekt !!
