E-Scheibe  im CNC-Depron-Eigenbau

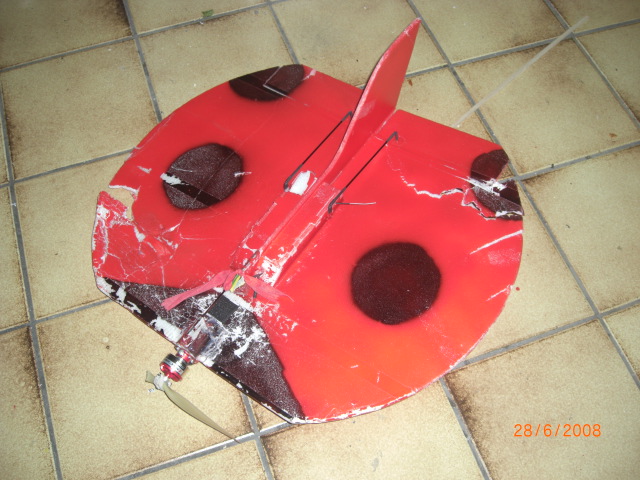

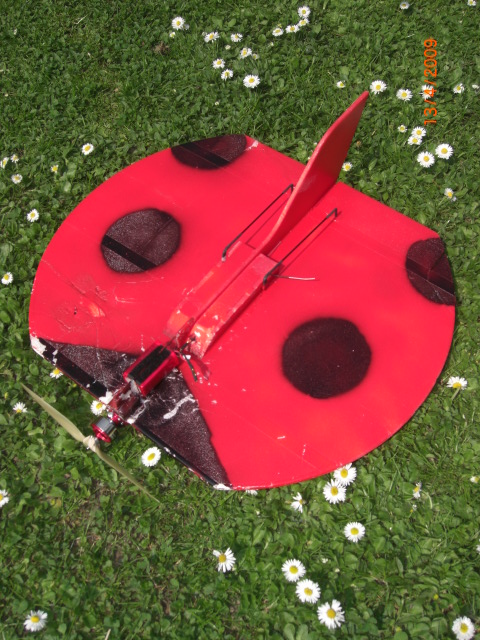

... Killer-Käfer in Action


Mal was anderes ...
Die Scheibe mit Verbrennungsmotor war schon vor Jahren mein Liebling und hatte einen besonderen Spaßfaktor ... vor allem, wenn man mit mehreren
zusammen in der Luft unterwegs war ... Fuchsjagt lässt grüssen !!

      ... ein Erinnerungsstück aus alten Zeiten hängt noch im Bastelkeller an der Wand !

Hier nun eine E-Version, welche im Nutzverhältnis ( Spaß / (Kosten*Bauzeit) ) sicherlich unschlagbar sein dürfte.

- unter 5€ Materialkosten (ohne RC/Motor)
- Bauzeit bis 1.Flug nur ca. 2,5 Stunden
- günstigste RC-Komponenten ausreichend
- Motor + Regler + Lipo für zusammen unter 25€ ... siehe weiter unten
- 100% Spass

Was brauchts:

Material:
6mm Depron (60x55cm)
500mm Kohlestab (2mm)

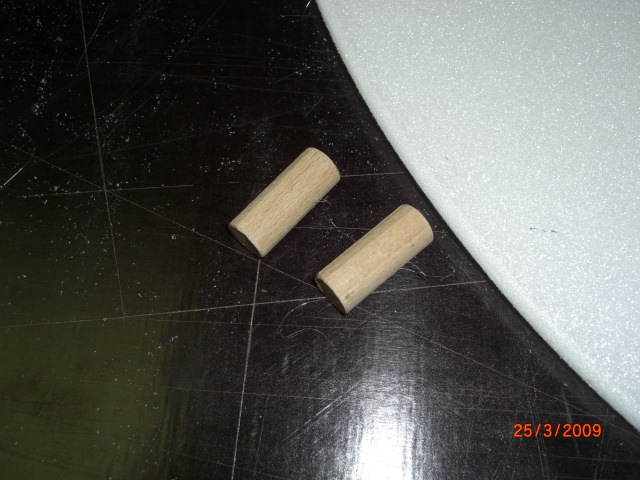

100mm Buchen-Rundholz (ca. 10mm)
10cm Schrumpfschlauch (3mm)
Tesafilm (oder schmales Tape)
Kleber (5Minuten-Epoxi oder LT-Heiskleber) --> empfehle die Niedertemperatur-Klebepistole LT110 von UHU
Sekundenkleber

Werkzeug:
Schleifpapier
Klingenmesser
ebene Platte in der Grösse des Fliegers .... oder Küchentisch

RC/Motor:
BL-Motor (30 - 40gr.-Klasse)
Regler (ca.10 bis 12A)
2xServo (9gr)
Lipo (600-1000mAh / 2-3S)
Empfänger (Grösse ca. REX-4 / Corona-4S)
Prop 8x4 bis 9x6 ... je nach Motor !

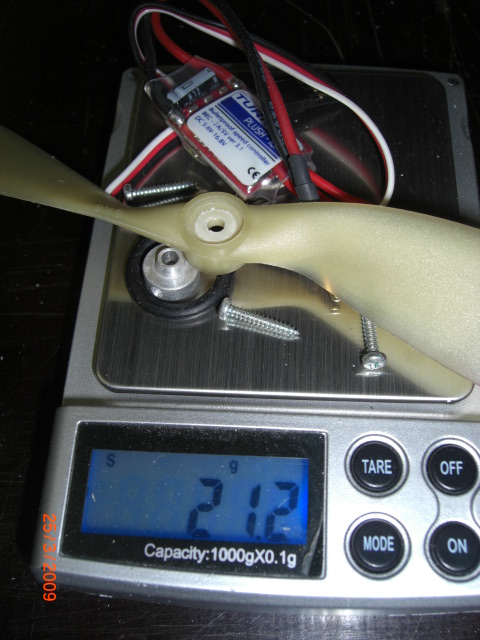

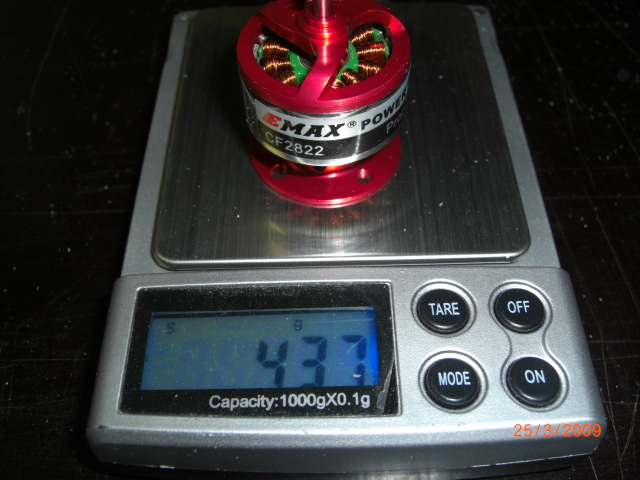

   ... mein Antrieb liegt bei 65gr. ... könnte noch leichter sein !!

Bei der Auswahl der RC-Komponenten reicht kleckern ... nicht klotzen ... weil schwer fliegt schwer ... leicht fliegt halt leichter.
Wobei aerodynamisch bedingt man hier eigentlich nicht von fliegen sprechen kann .... 'Hummeltechnisch' eher auf einem Luftpolster schwebend ... kommt
aber auf das gleiche heraus --> leichter auch besser !

Das Fluggwicht sollte die 200gr.-Marke nicht zu gravierend überschreiten ... aber schauen wir mal !

Noch kurz erwähnt sei, daß trotz der Einfachheit des Fliegers im Aufbau, eine gewisse Flugerfahrung mit wendigen Modellen vorhanden sein sollte.

Als Durchmesser wurden 50cm gewählt, da in dieser ich in dieser Größe schon mehre Konstruktionen ordentlich fliegen sah.
Vorne und hinten wurde die Scheibe etwas begradigt, die Querruder bekamen eine Tiefe von 5,5cm !

Da ich eine schicke CNC-Frässe mein Eigen nenne darf, wurde das Fliegerchen fluks am PC gezeichnet und auf dieser aus 6mm Depron
ausgefrässt. Zeitlich sicherlich aufwendiger als mal schnell mit dem Klingenmesser ein Scheibchen 'ausgepopelt' ... aber sicherlich wollen später die
netten Kollegen auch sowas haben und dann  ....

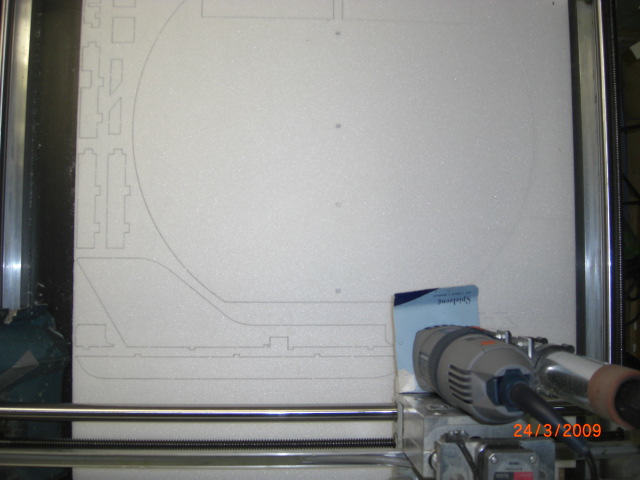

   ... mein Maschinchen bei der Arbeit

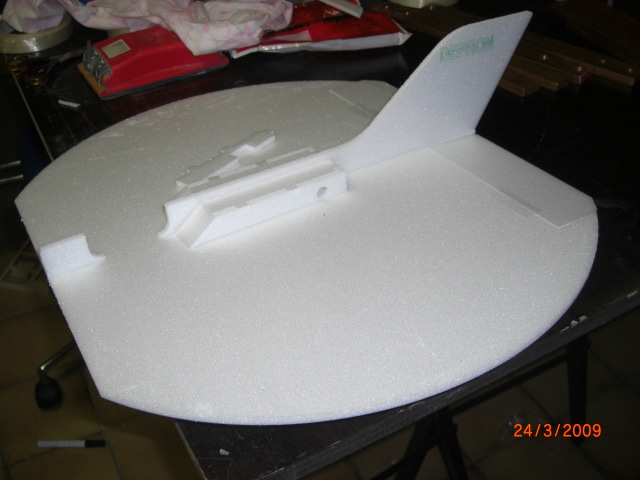

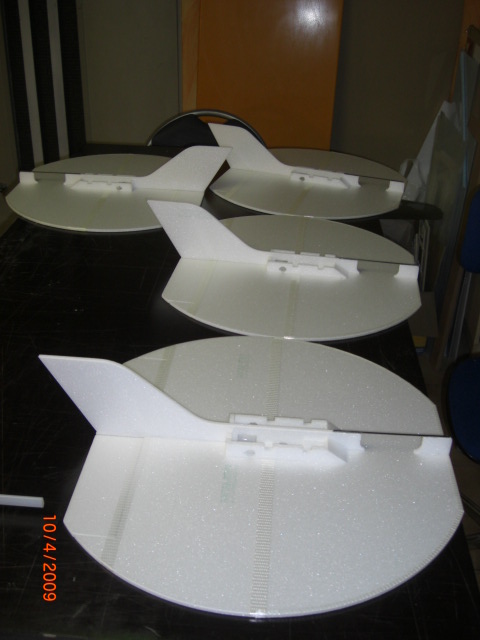

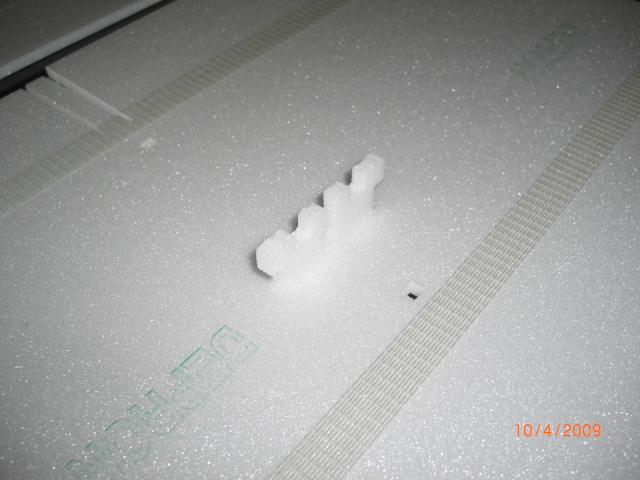

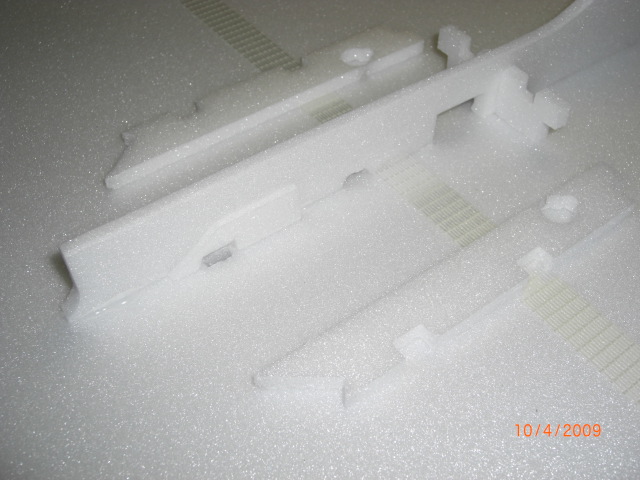

Da man verwöhnt werden möchte, sind alle Teile ineinander vezapft, wodurch der Zusammenbau auch 'planlos' möglich ist ... einfach ein bischen mitdenken.
Um einem Verzug vorzubeugen, sollte der Bau auf einer planen Platte erfolgen, wobei man die Fläche mit Gewichten etwas beschwert.

Bauschritte:

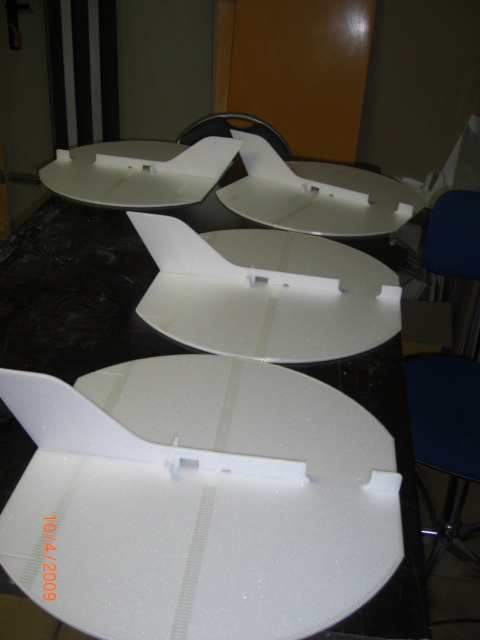

- Depron zuschneiden frässen und Einzelteile auspopeln

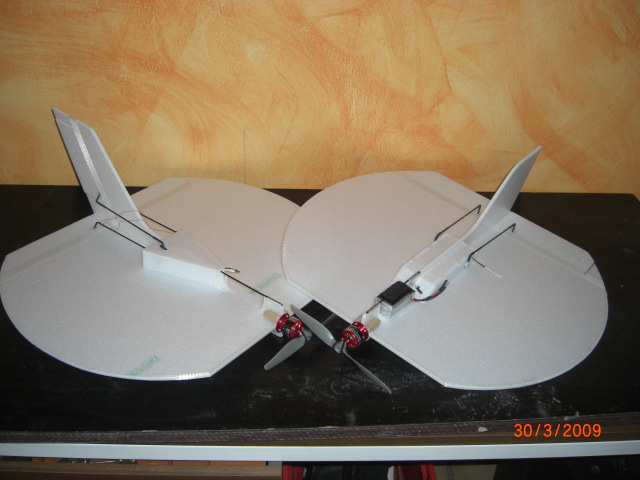

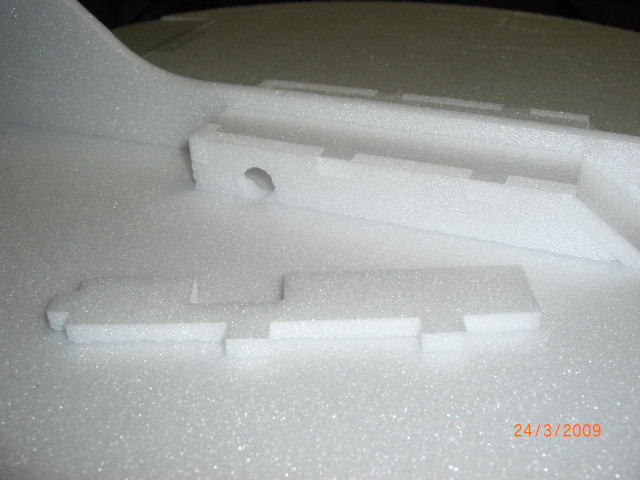

- (1) alles mal zusammenstecken .... schauen ob's past ... evtl. hierbei 'mitdenken'

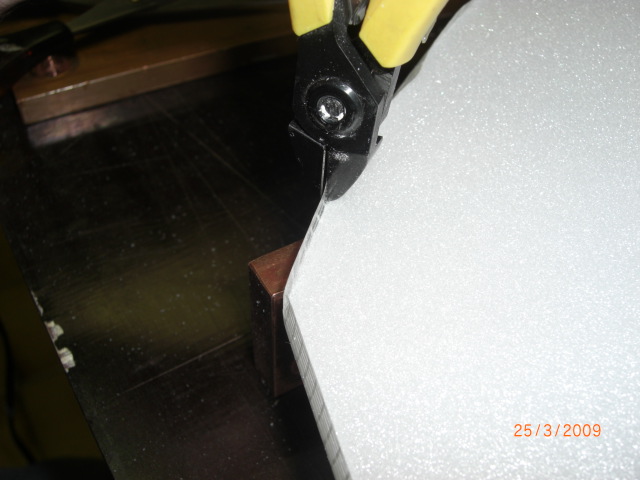

- Fläche / Rumpfteile an Außenkanten mit Schleifpapier abrunden ... ein bischen Aerodynamik kann halt doch nicht schaden !

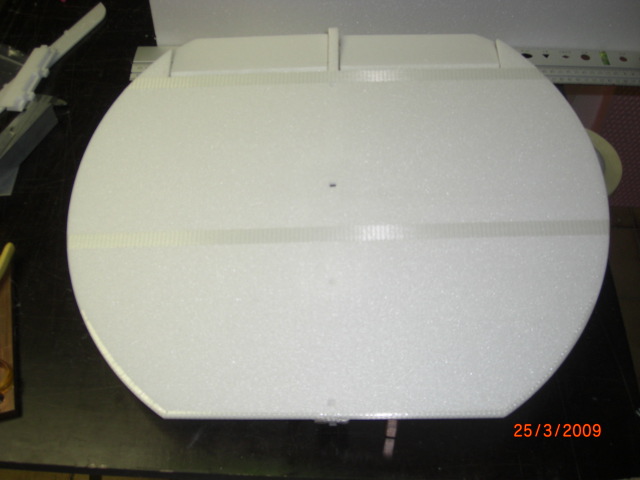

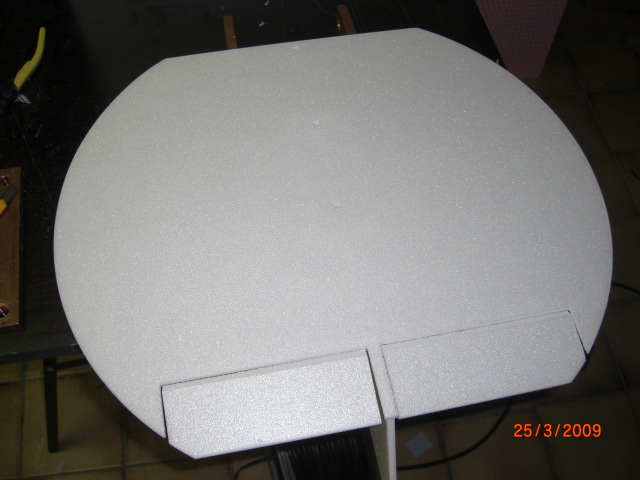

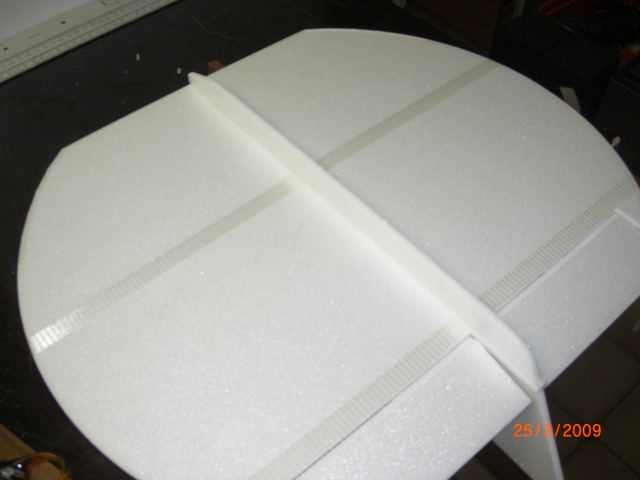

- (2) Ruder abschrägen und mit Tesa/Tape auf Oberseite anschlagen ... hierbei das Tesa/Tape über die ganze Breite der Fläche ziehen

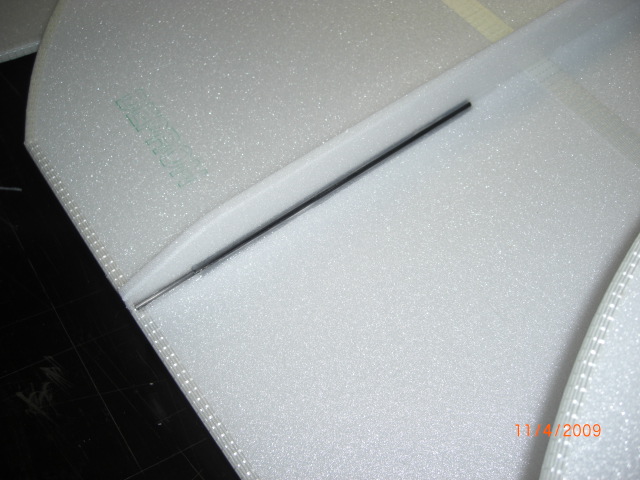

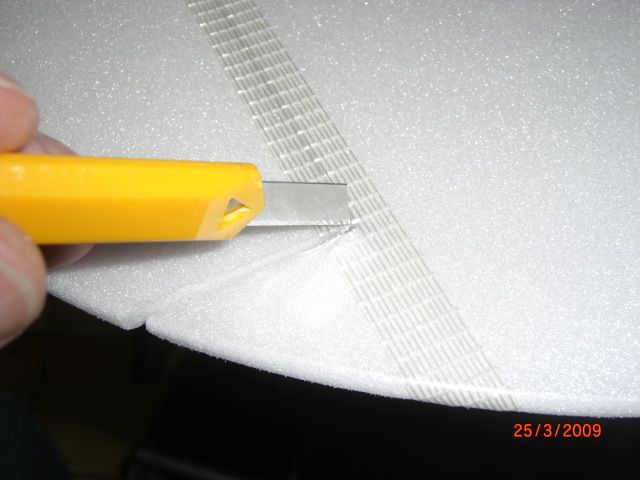

- (3) Flächenvorderkanne im 'Kollissionsbereich' mit Tesa/Tape umkleben ... Freaks können im geraden Nasenbereich auch ein 2mm-Kohlestab aufkleben ...

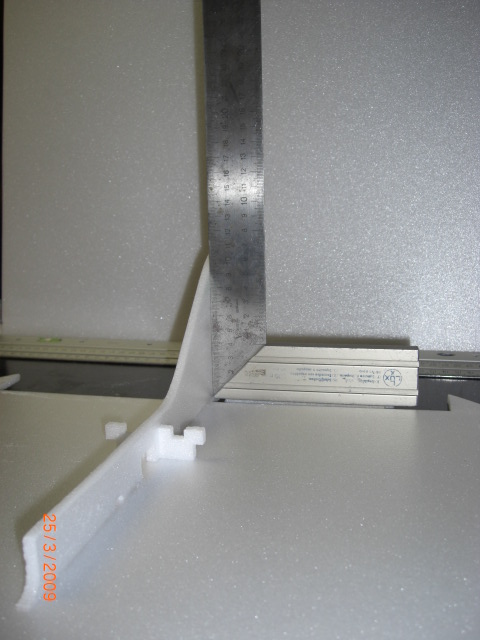

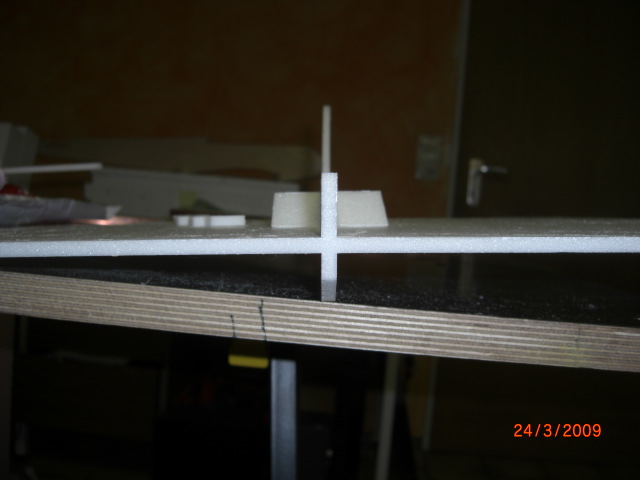

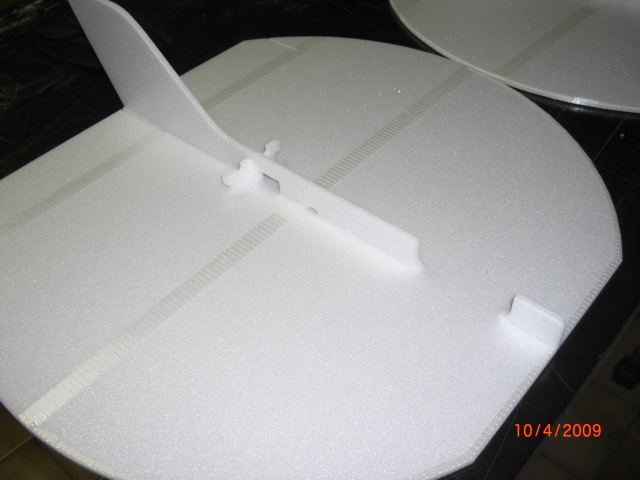

- (4) Leitwerks- bzw. Rumpfoberteil senkrecht ausrichten und aufkleben .... Achtung: die Rückwand der RC-Verkleidung muß vorher mit eingesteckt sein !

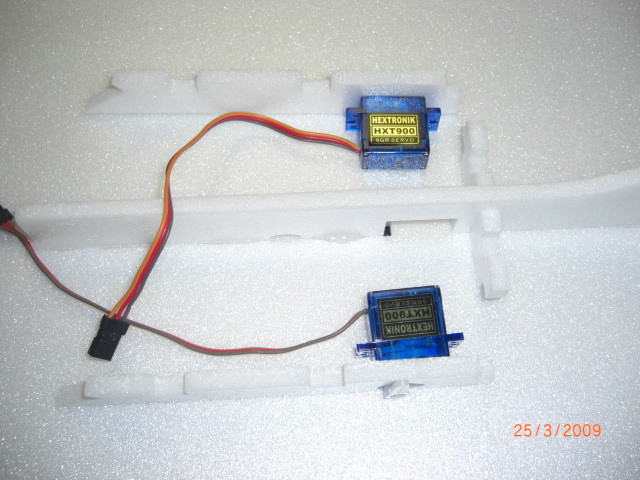

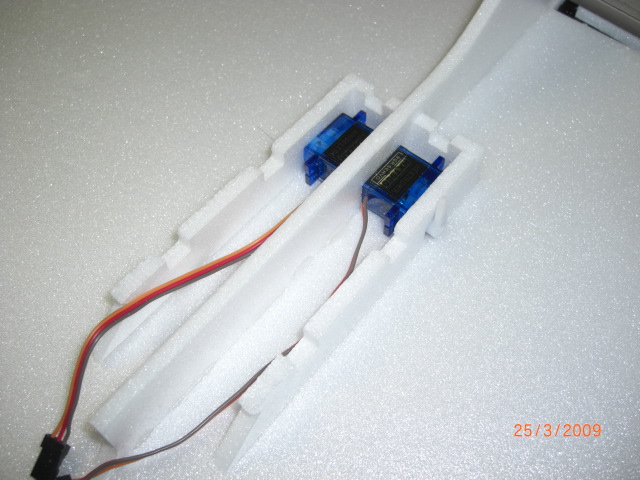

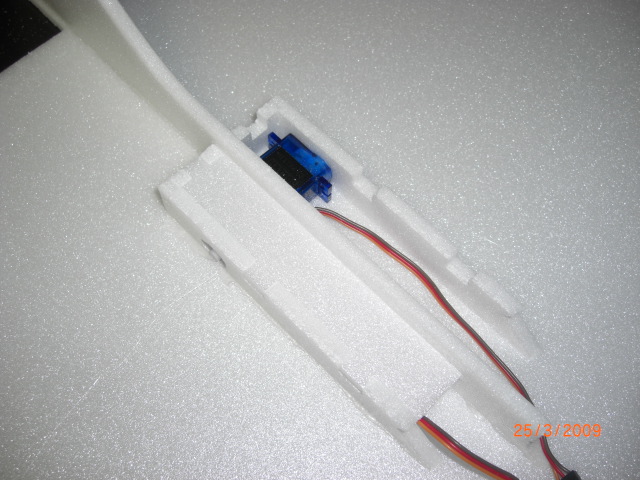

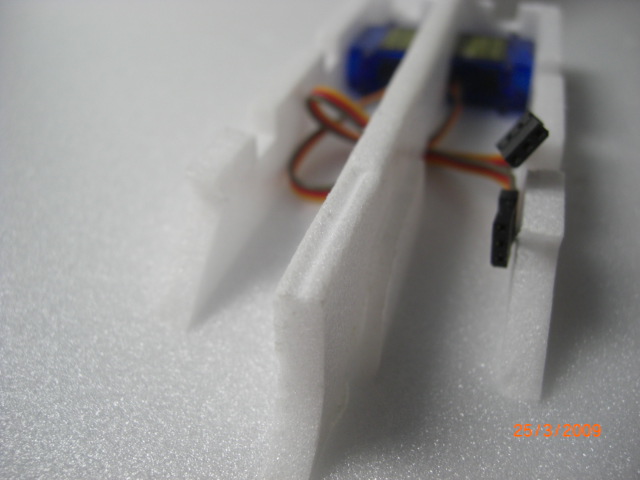

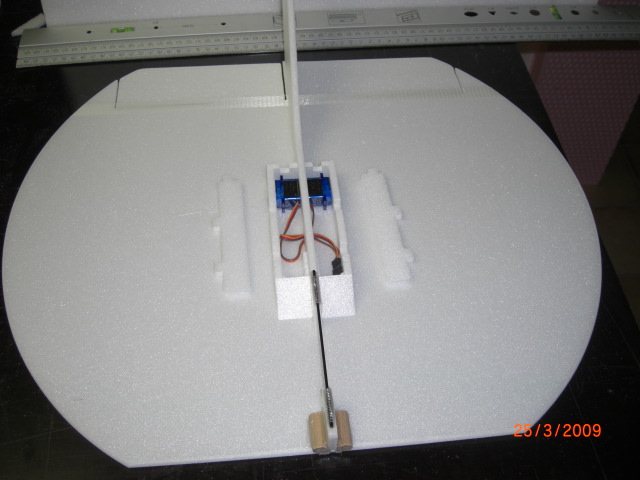

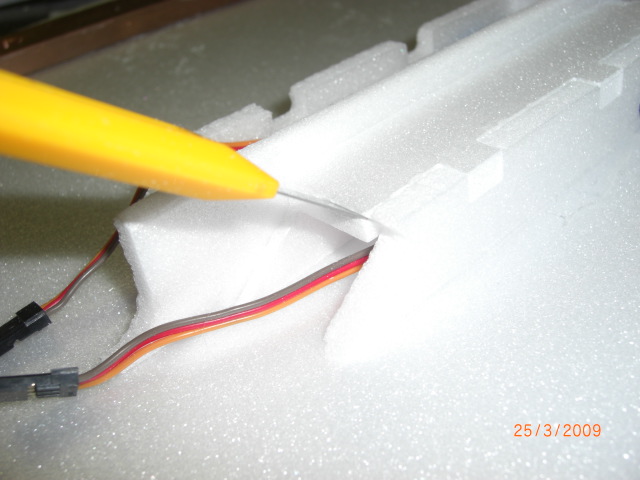

- (5) Servos mit Hilfe der Verkleidungseitenteilen ausrichten und aufkleben ... diese evtl. vorher einschrumpfen !!
- (6) Verkleidungseitenteilen ausrichten und aufkleben

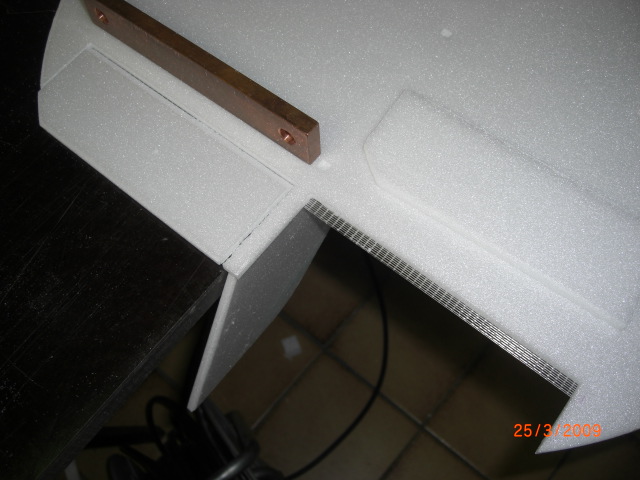

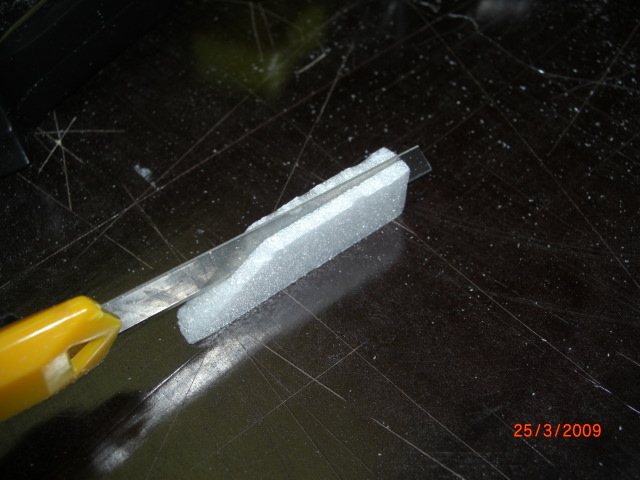

- (7) Deckelauflage (Keil) mit Klingenmesser der Länge nach 'halbieren', am  Seitenteil vorne ausrichten und einkleben

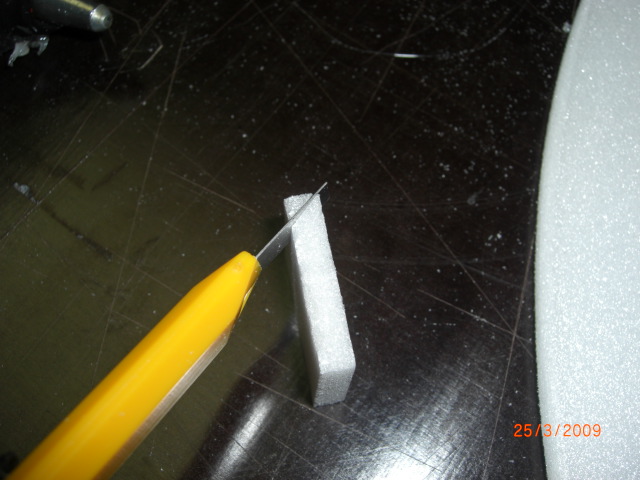

- (8)Vordere Deckel und Oberteile einpassen ... diese sind entsprechend mit Klingenmesser abzuschrägen.
- Vordere Deckel mit Oberteil ausrichten und einkleben. Achtung: Oberteile nicht festkleben ... diese bleiben nur geklemmt !
- vorderes Rumpfteil ausrichten und festkleben

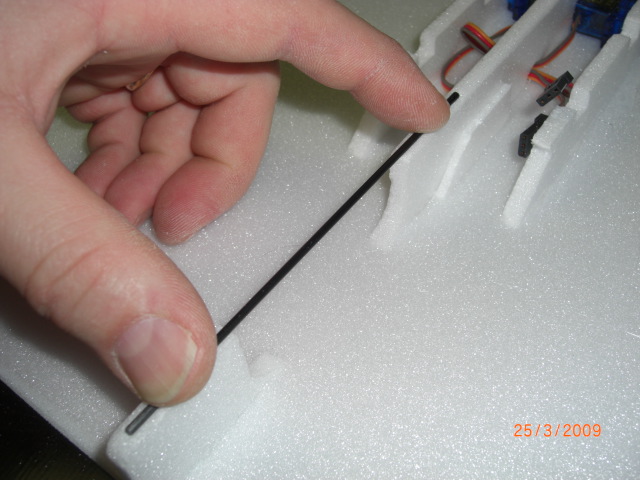

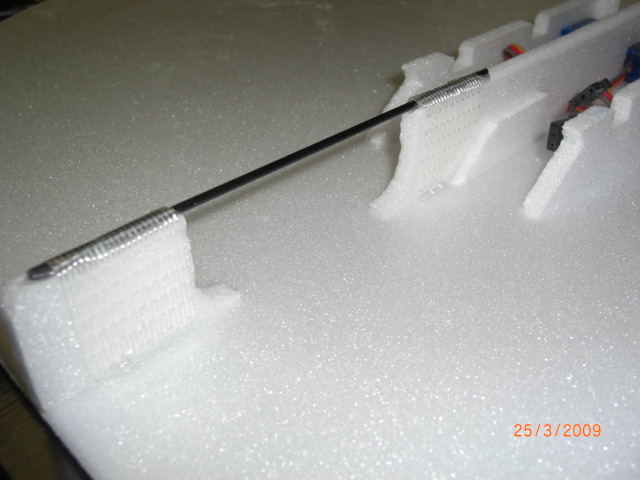

- (9) ein 15cm langes 2mm-Kohlestäbchen nun oben auf den Rumpf aufkleben und mit Tesa/Tape noch fixieren ... dient später als Akkubefestigung.

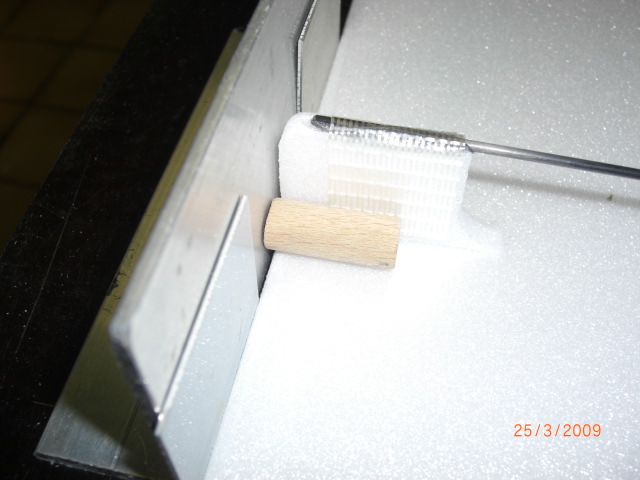

- (10) Die oberen beiden Motorbefestigungen plan mit Nasenkante ausrichten und mit Fläche/vorderem Rumpfteil verkleben
- (11) Fläche umdrehen und im Ruderbereich / Flächemitte evtl. mit Tesa/Tape verstärken ... ein 'Kann' ... muß aber nicht !
- (12) Fläche und Rumpfunterteil senkrecht ausrichten und aufkleben .... der vordere Bereich wird unten mittels einem 2mm-CFK-Stäbchens (ca. 17cm) verstärkt !

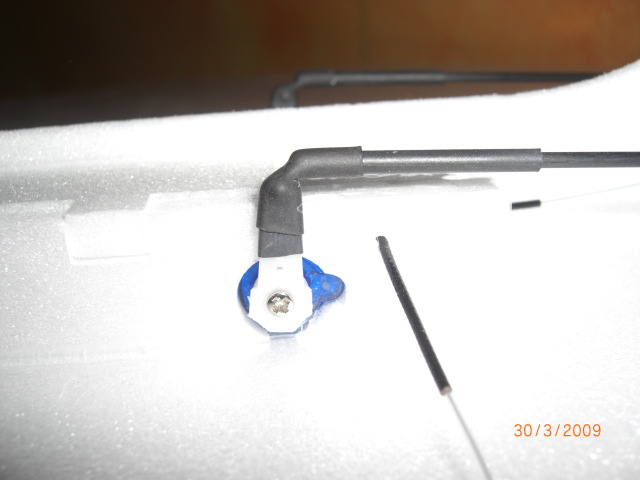

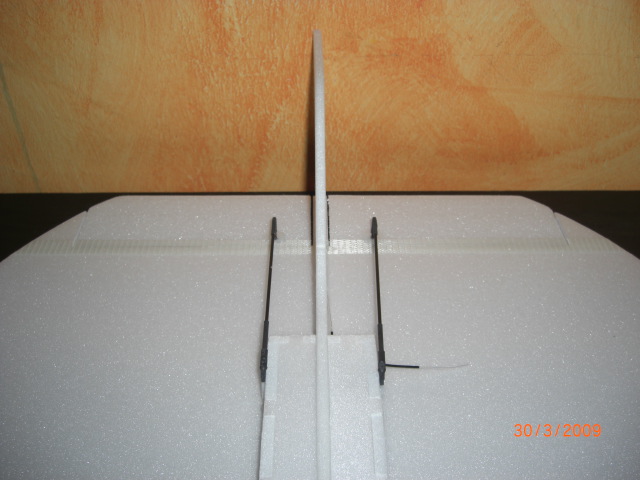

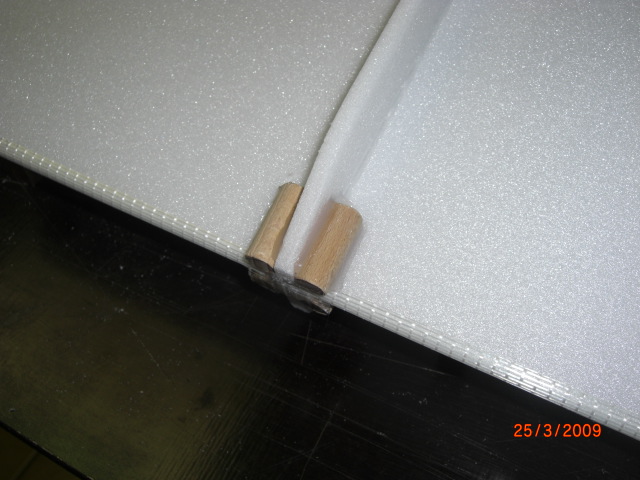

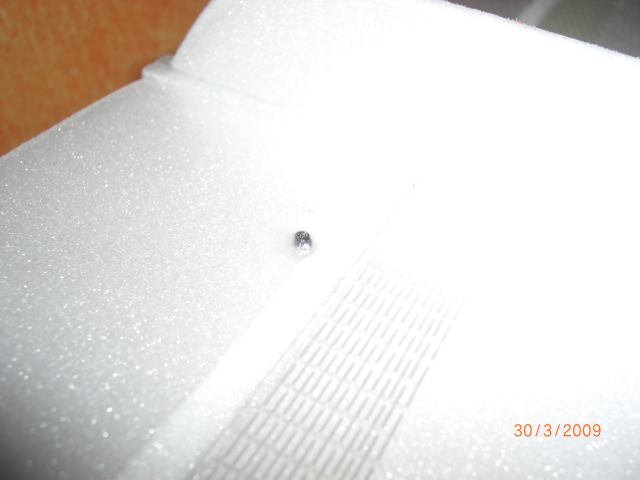

- (13) an entprechender Position die Ruderhörner (2x 25mm Kohlestäbchen) in die Ruder einkleben ... unten leicht rausschauend und flächig verklebt !

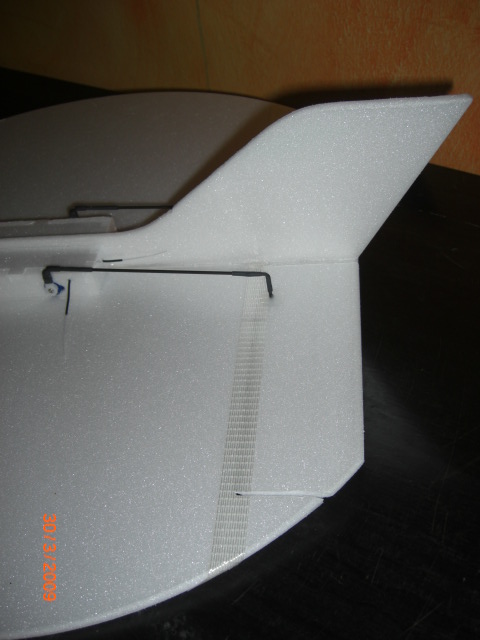

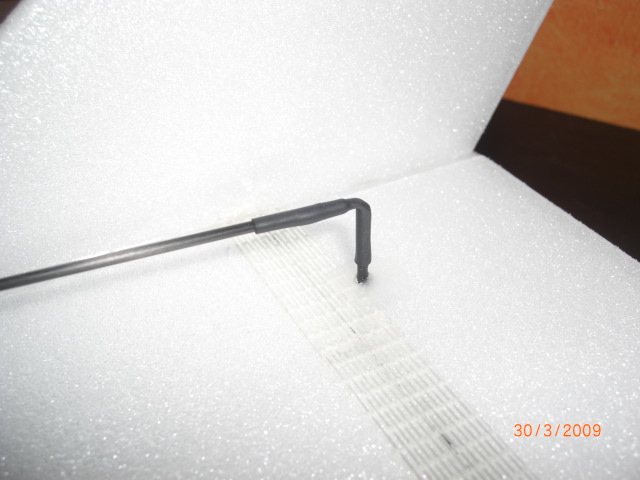

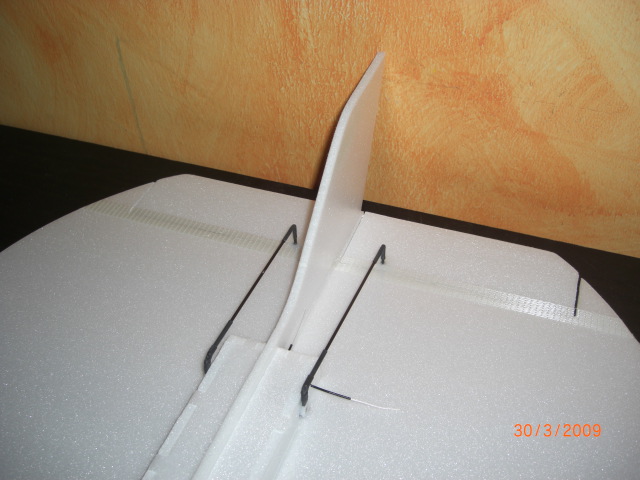

- (14) Anlenkung/Schubstanken werden abgelängt und mittels Schrumpfschlauch und Sekundenkleber fixiert.

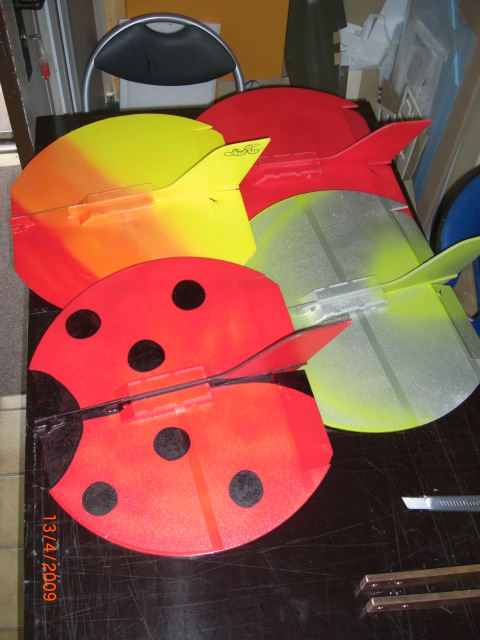

- wer will kann nun noch Farbe aufbringen

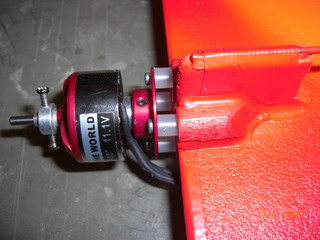

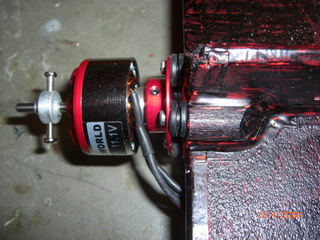

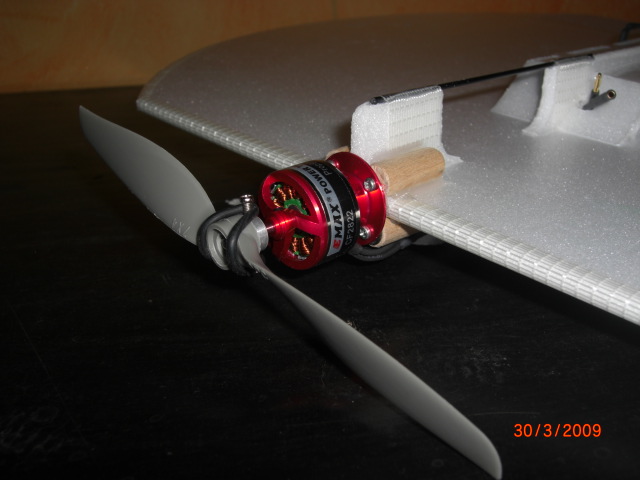

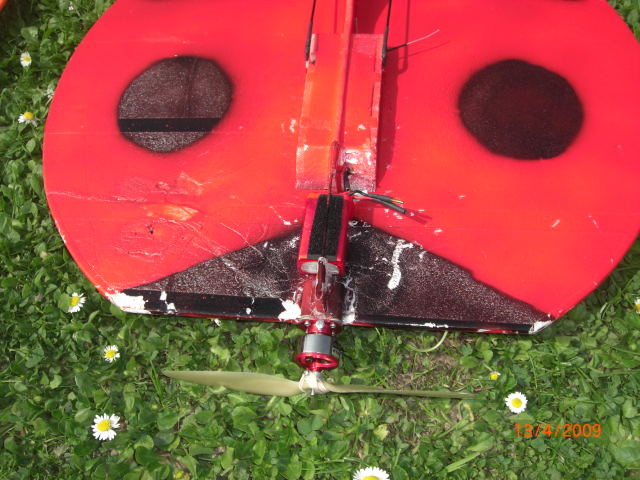

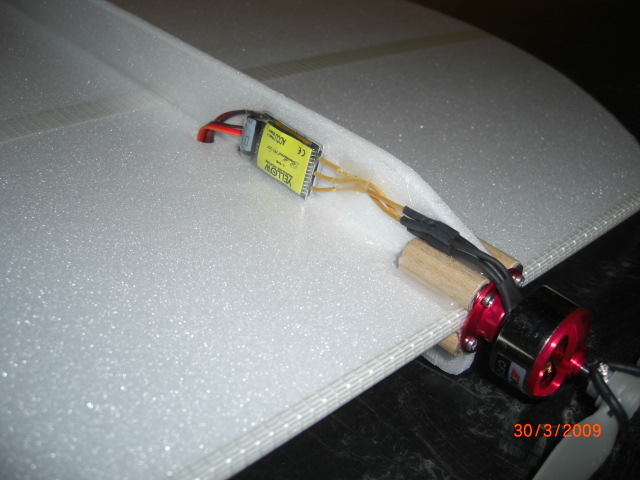

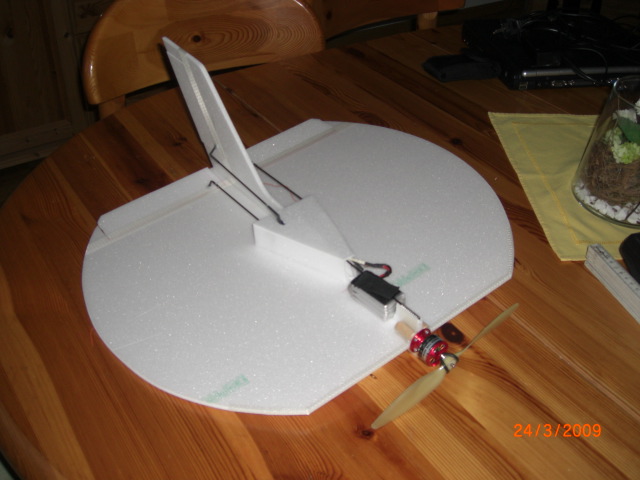

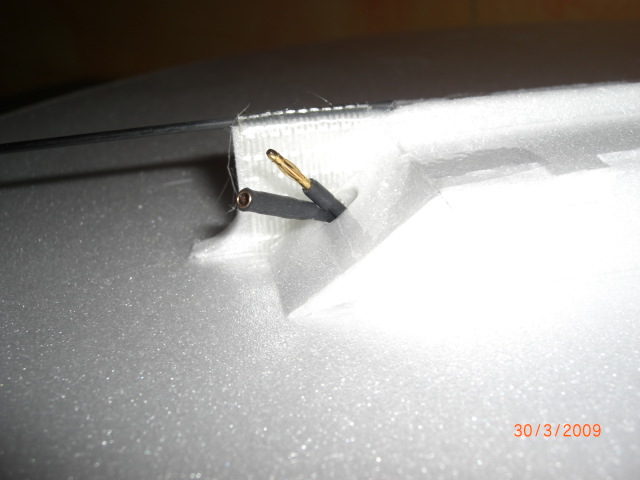

- (15) Die Motorbefestigungen ausrichten und verkleben ... evtl. leichten Sturz einplanen ... Motor/Propeller befestigen, Regler verlöten/fixieren und Kabel verlegen

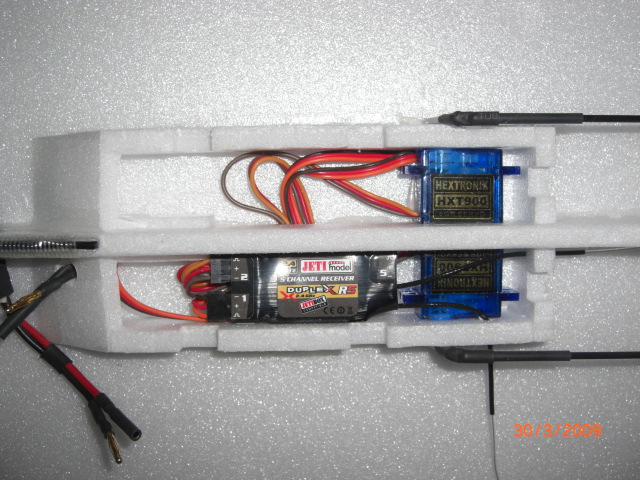

- (16) Empfänger wird in eine Kabinenseite eingebaut .... als Kabelstauraum kann die zweite Seite benutzt werden.
-  Antenne verlegen und Deckel drauf, dieser sollte man noch etwas mit Tesa fixieren ... die Kanten der Kabine kann man bei Bedarf noch etwas abrunden ...

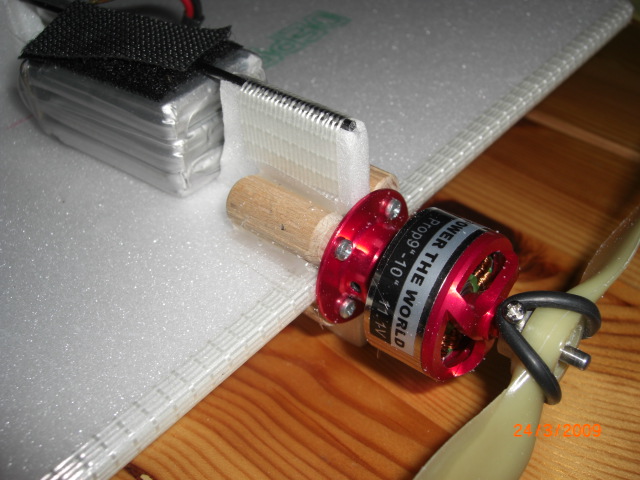

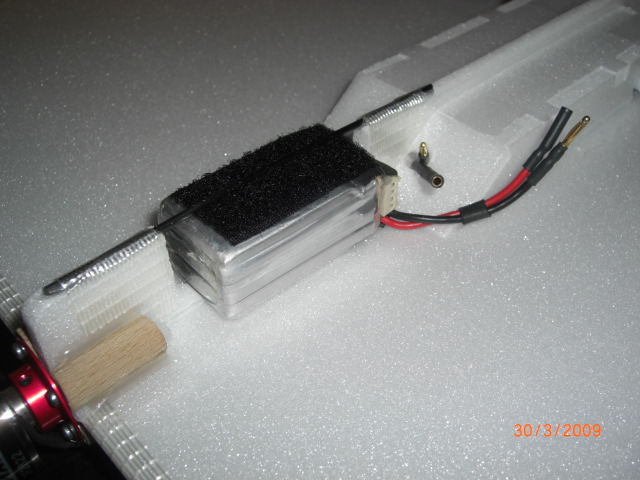

- (17) Der Akku wird unter das Kohlestäbchen geklemmt und evtl. mit einem Streifen Klettband fixiert.
- (18) An Farbe können Baumarkt-Billig-Sprühdosen verwendet werden .... aber bitte vorher auf Depronverträglichkeit testen !!

Der Schwerpunkt sollte bei ca. 25% (+/- 1cm) liegen.

Bilderfolge:
(1)

(2)        (3)

(4)

 (5)

(6)      (7)      (8)

 (9)

(10)      (11)

(12)     (13)

(14)

(15)

(16)     (17)

(18)     ... Papa ... welche is meine ?

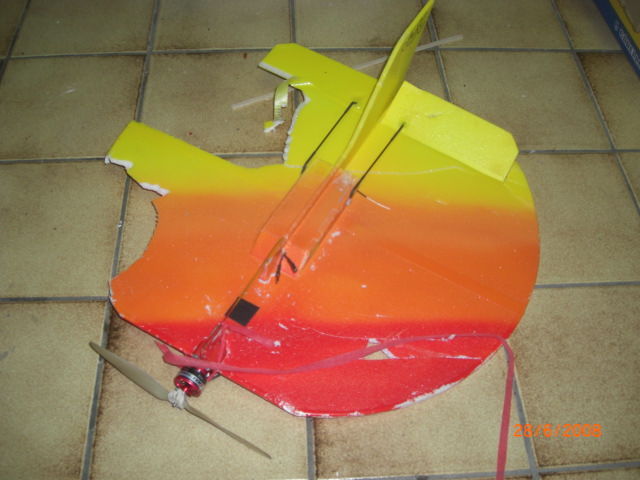

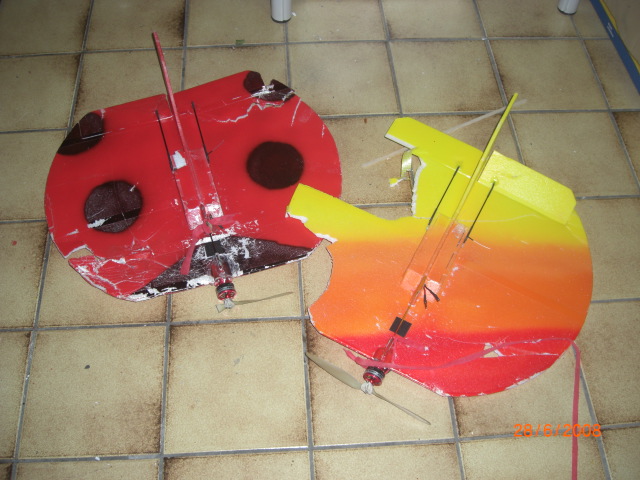

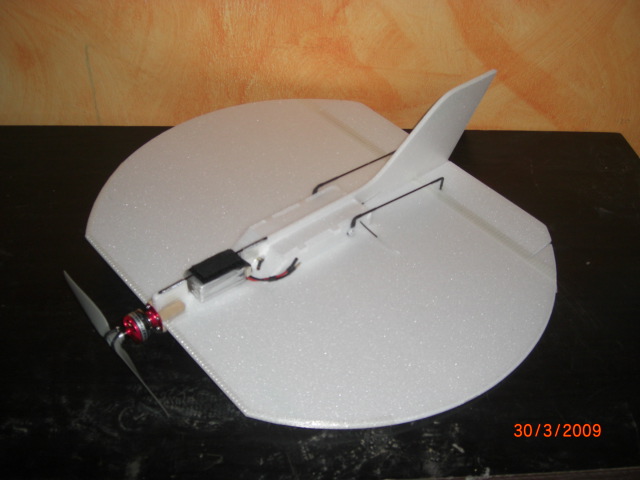

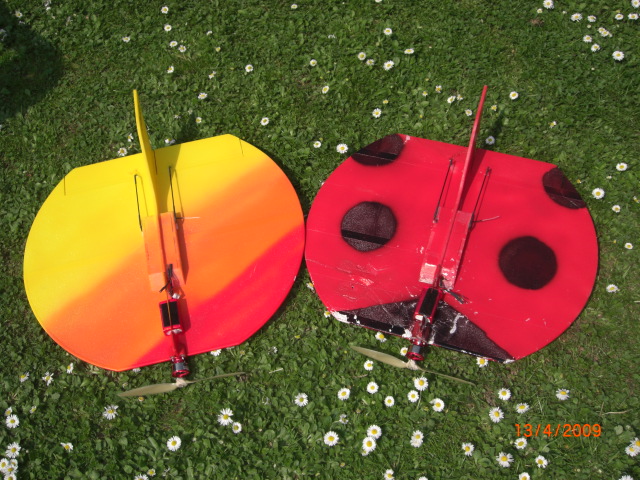

     ... und fertisch ...

Fazit:
... einfach nur genial ... Einbaukomponenten komplett startklar für unter 55,00 $ ... inkl. Empfänger & Akku !!  --> siehe 'optimaler Antrieb' !!!

  Technische Daten :
Spannweite: 50cm
Länge:           42cm
Gewicht:               180 - 250 (je nach Akku/Motor/RC)
Motorisierung:   FC28-22 / FC28-05 ... High-Torque 280/5 … Typhoon 6-3D … AHM 23-5 … ELE EC28P-L … o.ä. Propeller: 7x6 bis 9x5 je nach Motor ... 30Watt mehr als ausreichend ... bei 3S ca. 10A !
Regler: Turnigy-10 ... YGE-12 … FLY-12A ... ELE-20P … o.ä. … je nach Motor und Stromaufnahme !
Servos: 2x 9 Gramm-Typen
Empfänger: kleiner mind. 3-Kanal-Empfänger Akku:
Lipos: 3S1P oder 2S1P 400-800mAh .... ca. 7 - 10A
Steuerung: Quer- Höhenruder (V-Mischer), Motor
optimaler Antrieb vom hobbycity.com: BL-Motor FC28-22 (5,95 $) ... hält ewig ... nicht tot zu kriegen !! Akku ... da kommen mehrere in Frage: ZIPPY Flightmax 800mAh 3S1P 20C (9,32 $) Rhino 750mAh 3S 11.1v 20C Lipoly Pack (8,99 $) Rhino 610mAh 3S 11.1v 20C Lipoly Pack (5,77 $) Rhino 1050mAh 3S 11.1v 20C Lipoly Pack (7,19 $) ... ist vom Kapazitäts/Preisverhältnis der günstigste ... aber natürlich auch der schwerste !! ... am besten gleich zwei oder drei bestellen !! Regler Turnigy-Plush 12A (12,95 $) ... evtl. Programmierkarte (6,95 $) mitbestellen, geht aber auch ohne !! Propeller SF E Prop 8x3,8 (0,79 $) oder etwas stabiler TP Slow Fly propeller 8x3.8 (1,20 $) ... am besten gleich Reserve ... bei dem Preis kann man nicht genug von haben Propsaver 3mm (1,99 $) ... Servo 9-Gramm HXT900 (2x 3,59 $) Empfänger Corona Synthesized Receiver 4Ch 35Mhz(v2) (19,95 $) ... optimaler und supergünstiger Synthesizer Empfänger mit voller Reichweite ... auch in 40Mhz verfügbar !! Lipo-Ladegerät ... die Sparversion Turnigy 2-3 Cell Lipoly Balance/Charger (5,95 $) .... oder der Turnigy Accucel-6 50W 5A Balancer/Charger (37,99 $) einer der alles kann (NC/NMH/PB/LIO/LIPO) ! Auf die Preise kommt noch der Versand und evtl. die 19% Mehrwertsteuer hinzu ... ein PayPal-Konto ist Vorraussetzung für die Bestellung beim 'Chinesen' ... funktioniert aber problemlos !! Optimierungen: ... mit und ohne Seitenruder --> Das Seitenruder bringt flugtechnisch nicht wirklich etwas, weswegen dieses auch wieder wegrationalisiert wurde !! ... den Motor mittels 'Servo-Gummipuffer' oder 5mm-Silikonschlauch verschrauben ... --> Dadurch kann nachträglich problemlos der Motorsturz bzw. Seitenzug durch die Schrauben optimal eingestellt werden ! .... Opfer & Täter !! ... sowas kommt von sowas !! ... alles hat ein Ende ... alles nur Killer auf'm Platz !! <-- ... aber die mach ich wieder und dann .... !! Timos fliegt wieder ... mal schauen wie lange ? Bezugsquellen: CNC-Frässatz: ... bei mir (15€) Motor & Regler : www.hobbycity.com --> Motor: FC28-22 für 3S-Lipos oder FC28-05 für 2S-Lipos, Regler: Turnigy-12A Lipos: 600 bis 1000mAh Prop: APC 7x6 - 9x4 http://www.ahm-brushless.de http://www.high-torque.de Ebay: 'ele-eu' Verkäufername von ELE Produkten Depron / GFK-Stab: www.epp-versand.de
