Fokker Dr.1


WW1 Aircombat 1/8




... neues Projekt ... neue Aufgaben !!

Da das Bristol-Projekt dem Ende zugeht, muß natürlich rechtzeitig nach neuen 'Taten' Ausschau gehalten werden  ...
Nach den Bristol-Bauerfahrungen, wage ich mich nun an die Konstruktion und den Bau des legendären Fokker Dr.1 Dreideckers !!
Was fasziniert am Dreidecker ? ... vermutlich die einzigartige Optik, die Konstruktion sowie die Geschichten um diesen Flieger und dessen Piloten !

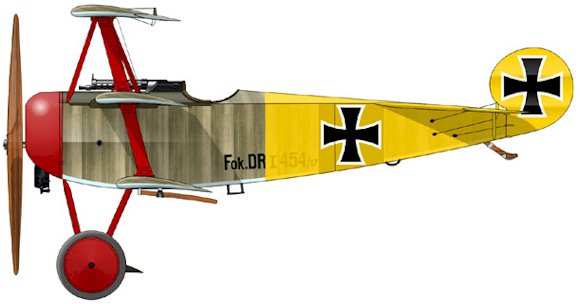

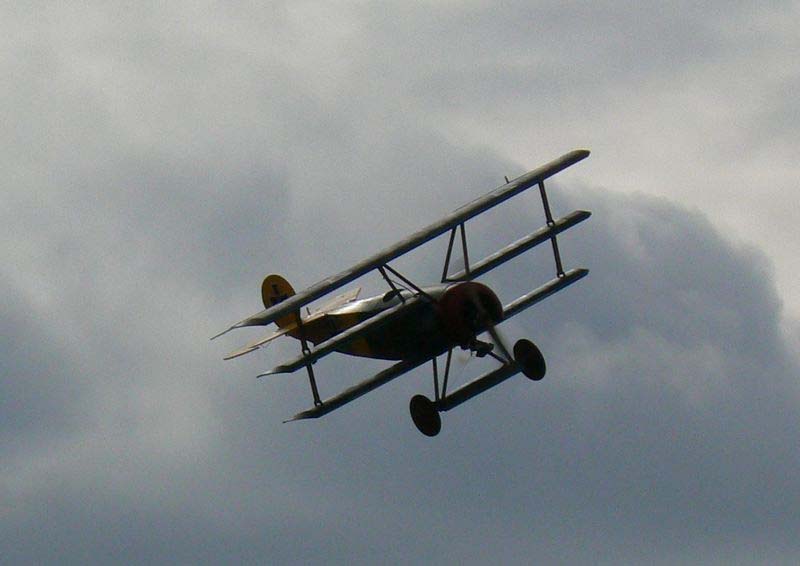

.... das soll's werden




Im Netz findet man schon einige Konstruktionen und Bauvorlagen zu diesem Typ ... jedoch nicht's was direkt zur Erstellung der Fertigungsdaten verwendet werden
könnte. So wurde alles zusammengesammelt und nach Vorlage der genialen Bristol-Scout umkonstruiert.

Bau- und Konstruktionsschritte:

Mit den Leitwerken wurde begonnen ... es sollte möglichst leicht und möglichst optisch Originalgetreu werden.

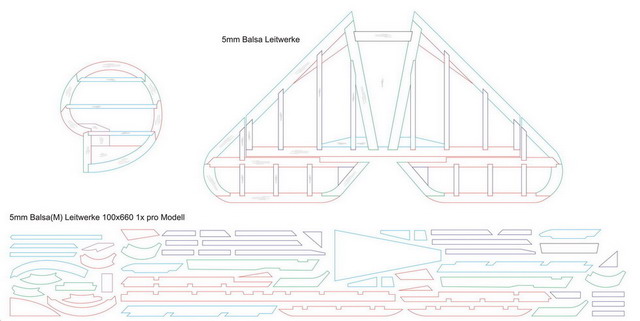

Nach mehrstündigem 'gemahle' kam letztendlich das dabei heraus:

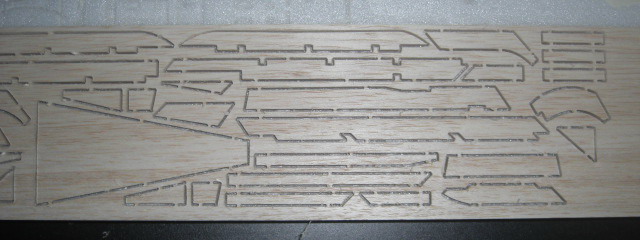

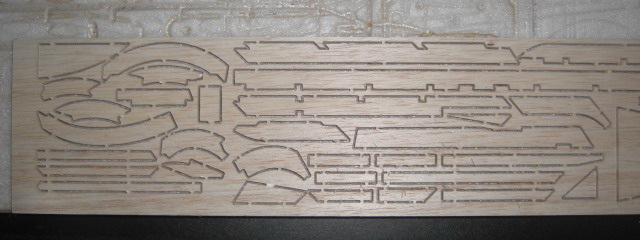

... aus 5mm-Balsa (mittelhart) sieht's dann so aus ... natürlich CNC-gefrässt !


... der Zusammenbau beim 1. mal ganz schön 'knifflig' !!


... weiteres kommt noch


Technische Daten :
Spannweite: XXcm
Länge:           XXcm
Gewicht:               XXXX - XXXXgr (je nach Akku/Motor/RC) Schwerpunkt: XXmm (von Nasenleiste Oberflügel)
Steuerung: Quer-, Seite und Höhenruder, Motor Motorisierung: Brushless C35/36 oder C35/42 1100U/V o.ä. bzw. 5ccm-Viertakter Propeller: APC 10x6 oder 11x5 Akku: Lipo 3S1P 3300mAh bzw. 3S2P 1600mAh Regler: 40A Servos: 4x GWS Nano (4x Querruder), 2x HS81MG (1x Höhenruder, 1x Seitenruder) Tipps zum Bau : CNC-Datensatz zum Download: passende Decals zum Download : www.aerodromerc.com/Frames_Main/decalst.htm --> findet man jede Menge Decals für WW1-Flieger Lackiervorlagen WW1 : oder http://wp.scn.ru/en/ww2/b/51/81 --> da findet man Vorlagen für so ziemlich alle Flieger Decals/Hoheitszeichen: www.rc-network.de/magazin/artikel_04/art_04-0040/art_04-0040-03.html --> alle internationalen Hoheitszeichen Hauptseite der deutschen Aircombat-Szene : www.aircombat.de Pläne & Bausätze WW1-Flieger: www.aerodromerc.de/ Fokker Dr.1 Modell-Galerie : historische Info's & Galerie: Videos:
