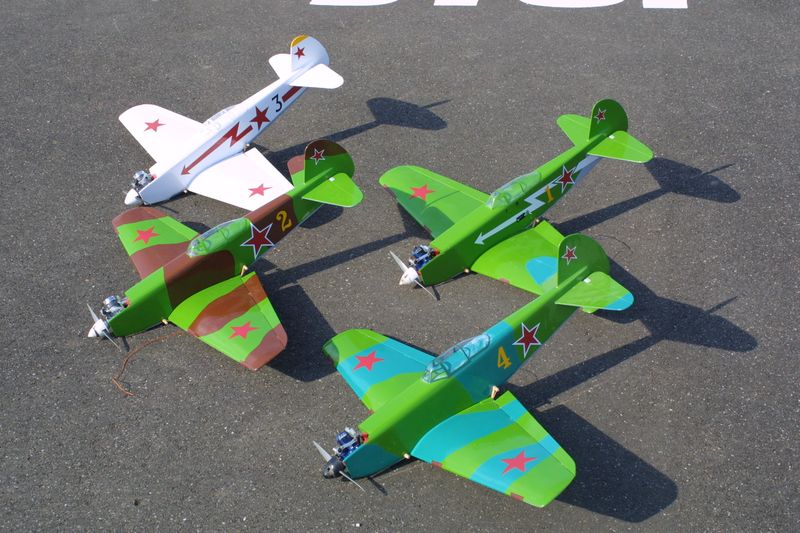

Beim Stöbern im Internet nach Info's zu Aircombat trifft man unwillkürlich irgendwann auf die als FMT-Plan 2007 veröffentlichte Jak-9 von Timo Starkloff.
Technische Daten:
Scale 1:12
Spannweite 86 cm
Länge 74 cm
Gewicht 750 g
Flächeninhalt 14,5 dm²
Flächenbelastung 52 g/dm²
Profil SPICA
Motor 2,5 cm³ oder entsprechender E-Antrieb Da sich dieses nette Fliegerchen durch die recht einfach Kontruktion sehr schnell konventionell bauen lässt habe ich mir den FMT Plan besorgt und mich an die Arbeit gemacht. Natürlich nicht ohne meine Haase-CNC mit in die Fertigung einzubeziehen. Plan eingescant, mit Corel-Draw Plotdateien erstellt, mit BoCnc Daten aufbereitet (Radiuskorrekur etc.) und dann die Einzellteile aus dem entsprechenden Sperr- bzw. Balsaholz gefrässt.

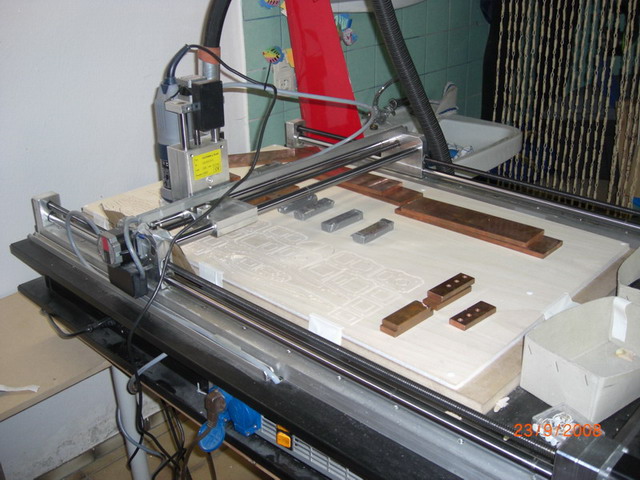

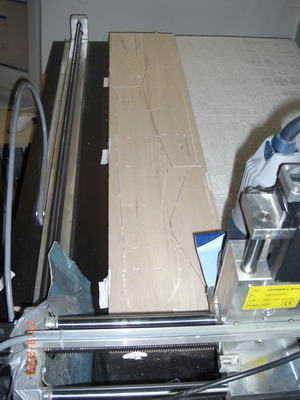

... mein Maschinchen bei der Arbeit ...

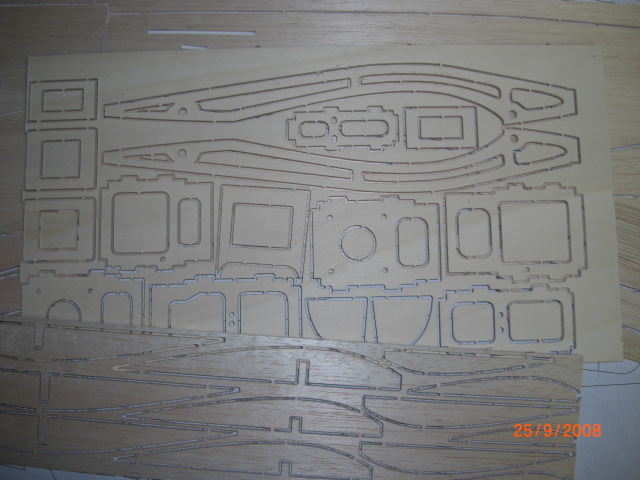

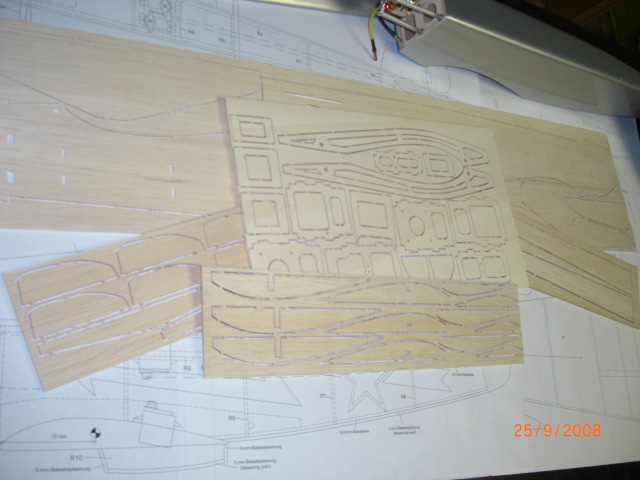

... und hier das Ergebnis .... der perfekte JAK-9 CNC Teilesatz --> online-Bauanleitung: http://www.rc-network.de/magazin/artikel_07/art_07-084/art_084-01.html --> download Frässatz- & Materialinfos

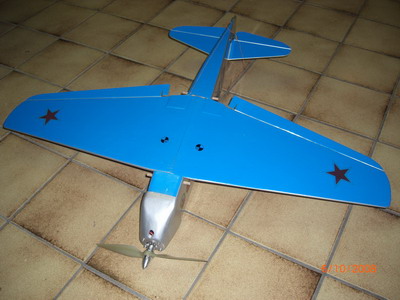

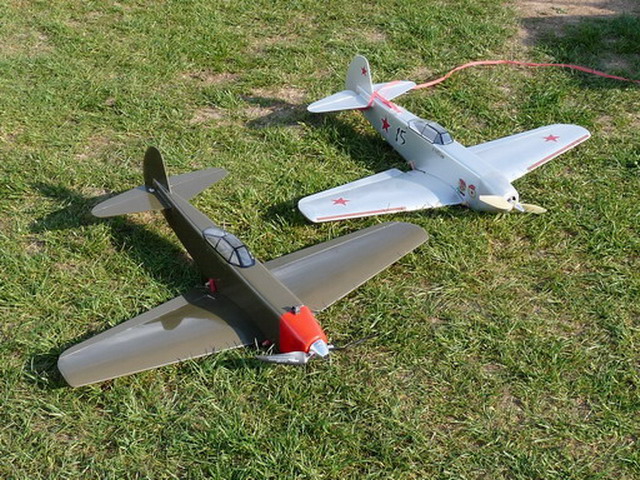

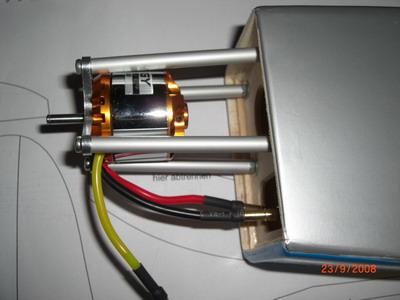

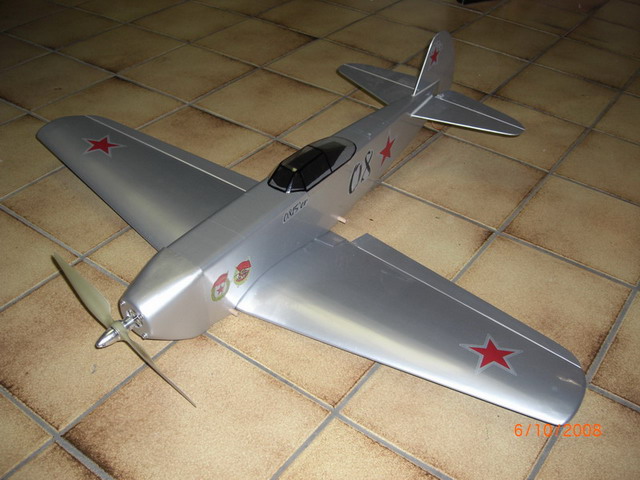

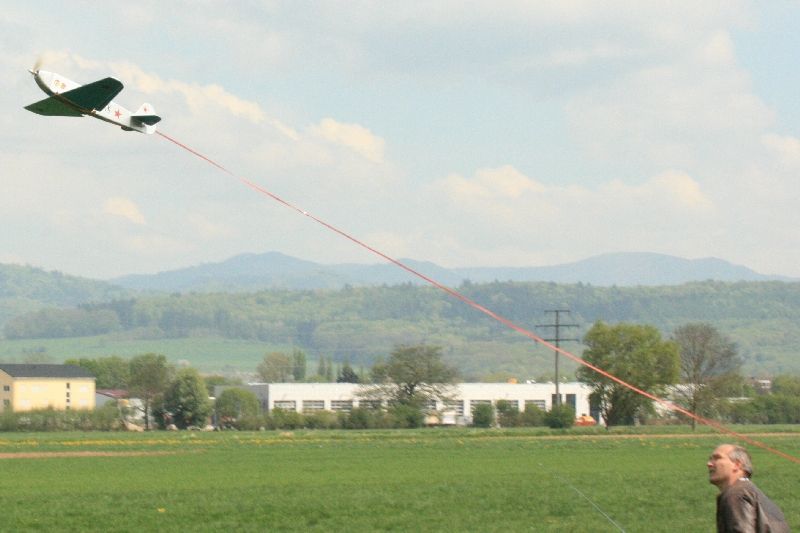

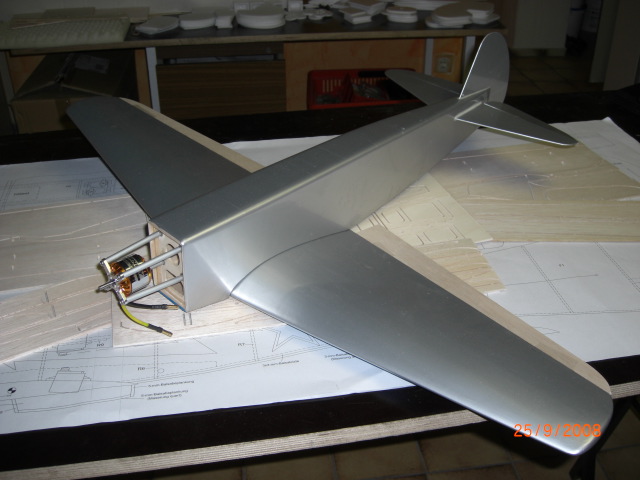

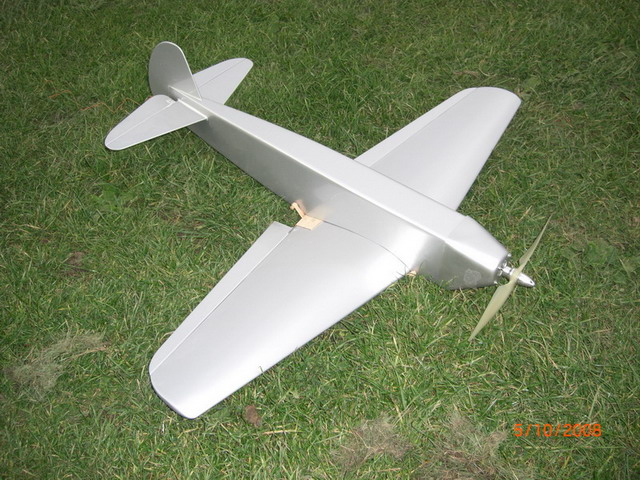

... drei Tage später schon fast fertig ... natürlich in Elektro !!! --> man beachte den 'Motorträger' ... einfach aus 5mm-Rundalu ... bombenfest !! ... vor dem Erstflug ... im Kampfeinsatz

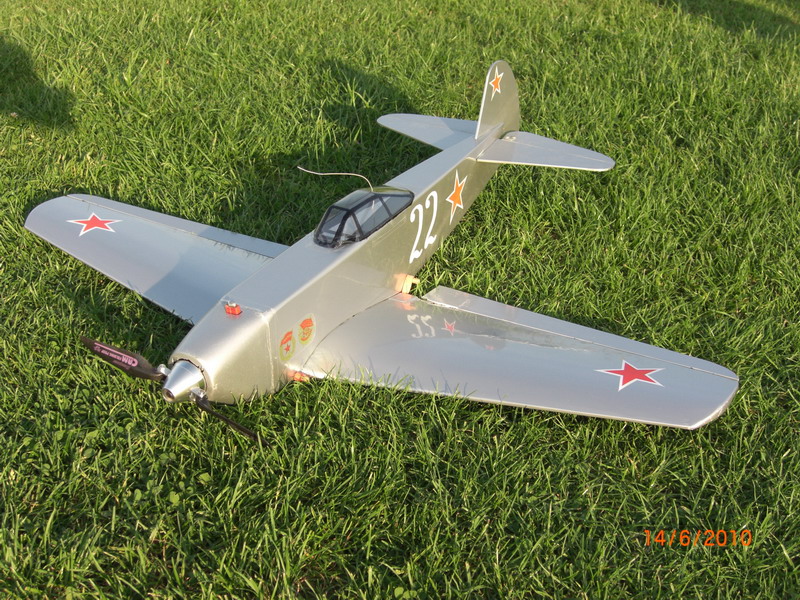

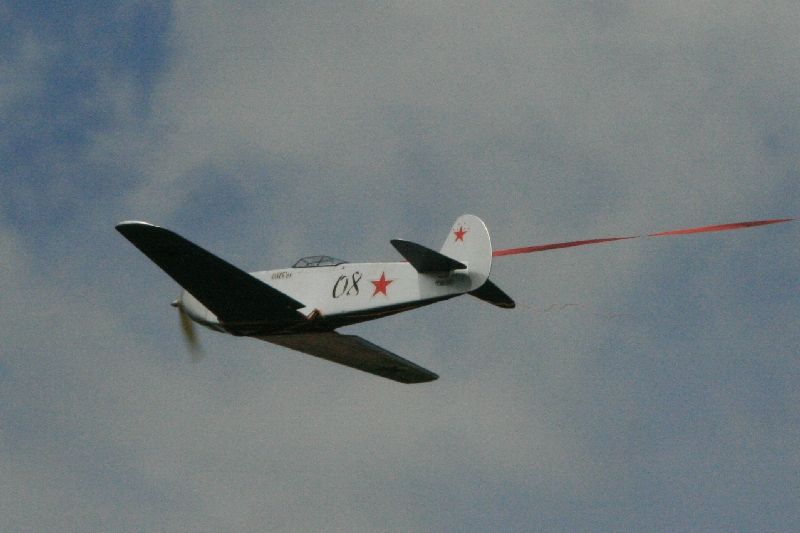

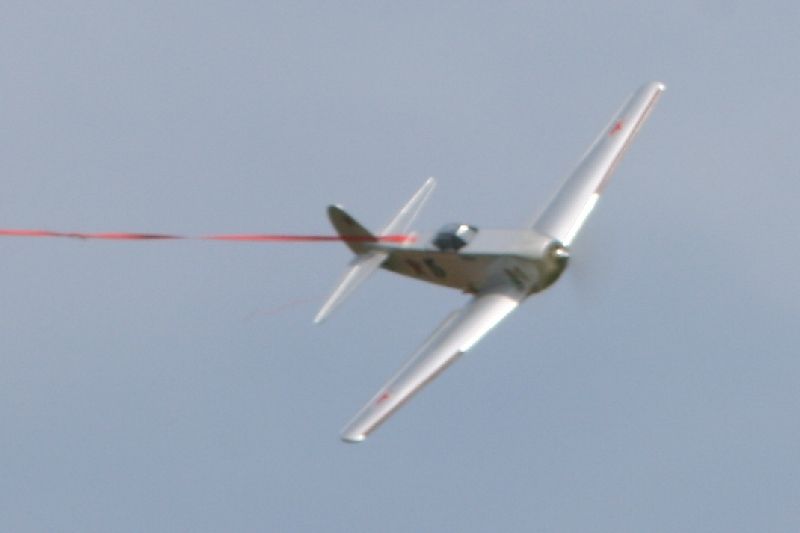

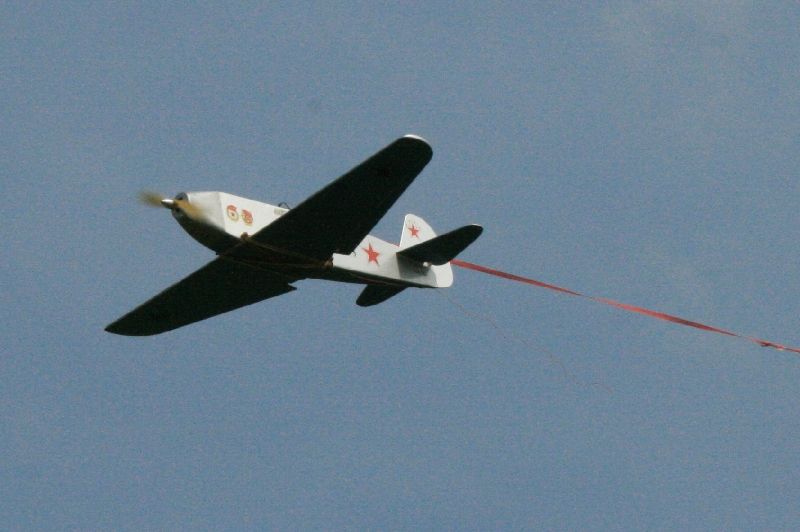

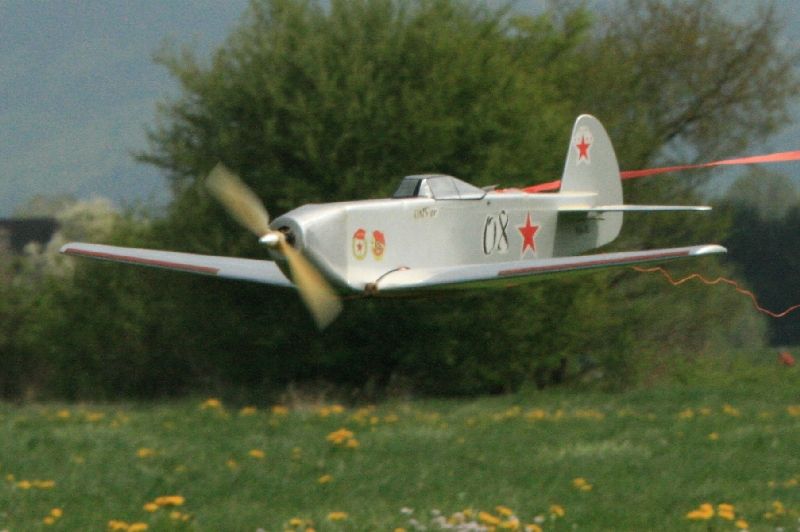

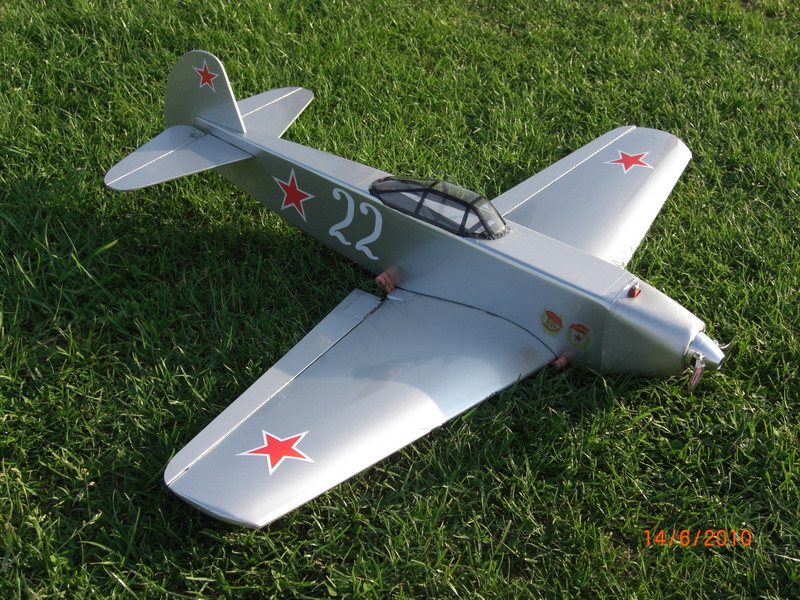

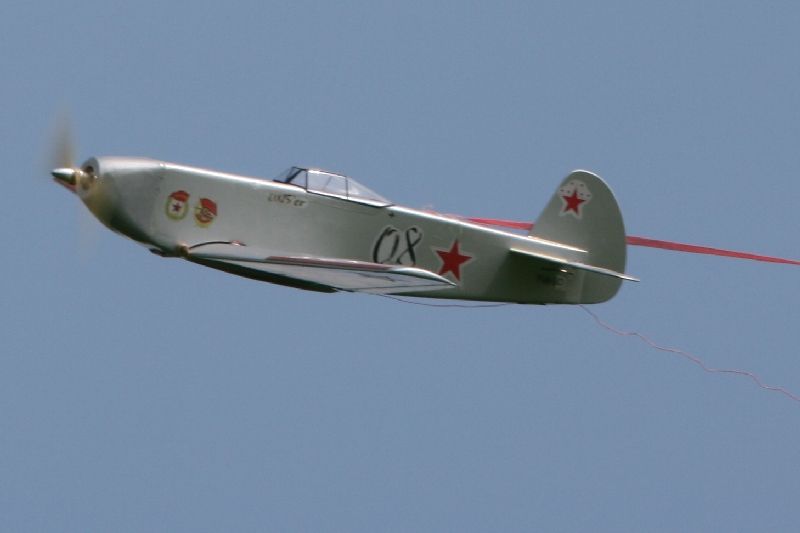

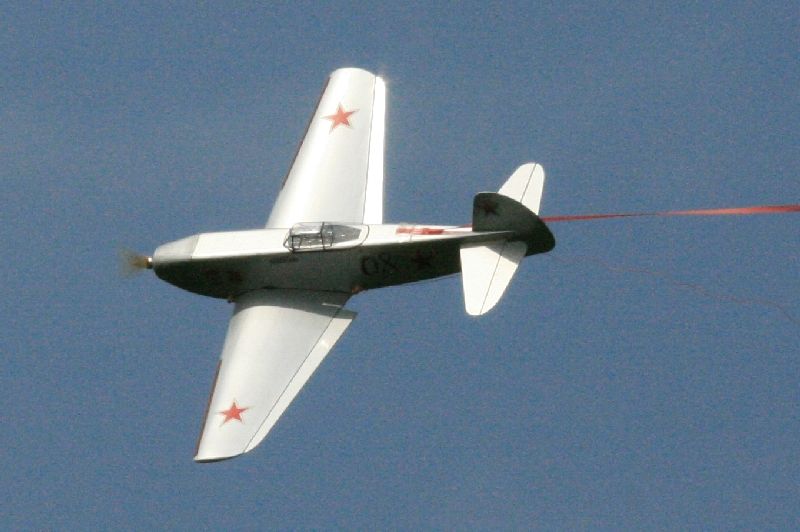

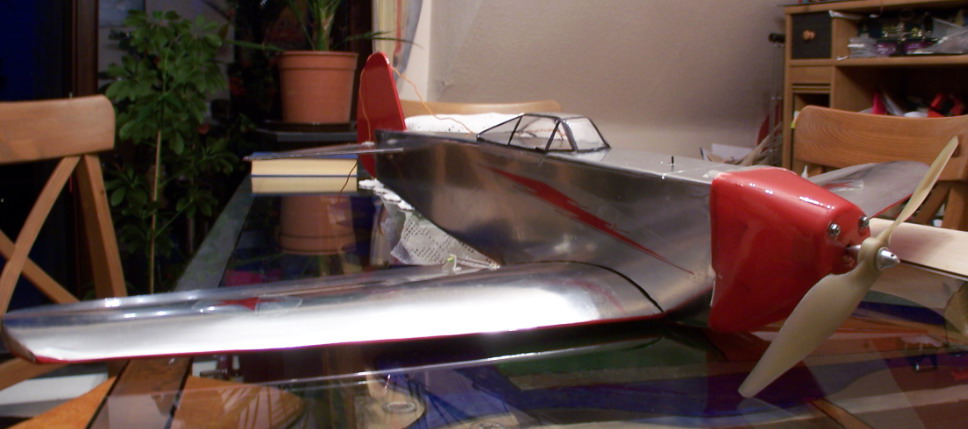

... und sie fliegt ... und wie ... sehr flott und extrem wendig ! Lediglich ein erhebliches 'aufbäumendes' Verhalten ist bei Erhöhung Fluggeschwindigkeit festzustellen. Werde hierzu noch verschiedene Schwerpunkteinstellungen ausprobieren aber vermutlich liegt das an dem Spica-'Hochauftriebsprofil' . Ein 1,5°-2,0° Motorsturz kann bestimmt nicht schaden um dieses Verhalten zu minimieren ... werde ich auf jeden Fall noch ausprobieren !! ... nun nochmal etwas verschönert ... und los geht's zum Wintercombat nach Lahr (2008)
Fazit: Alles in allem ein super Flieger, geniale Flugeigenschaften, sehr einfache und durchdachte Konstruktion, für Einsteiger sehr gut geeignet !! --> meinen Dank hiermit an Timo !! Unterschiede zum Starkloff-Plan: Motorspannt für Elektroversion angepasst .... andere Bohrungen und Ausparungen für Kabelverlegung. Alle Spanten habe pro Seite zwei 'Zapfen' welche in die Seitenwände 'greifen' erhalten ... dadurch etwas besseres und 'senkrechteres' zusammenstecken möglich. Querruder um 25mm verlängert, falls die Fläche mit Schrauben befestigt wird ... im 'Original' erfolgt dies mittels Gummis ... dann kann man diese wieder etwas kürzen Motorspant in 6mm (2x3mm) statt 3mm Sperrholz Steuerung: Quer- Höhenruder, Motor Motorisierung: Brushless C35/36 1300U/V Propeller: APC 9x6 (22A Standstrom) Akku: Lipo 3S1P 3300mAh bzw. 3S2P 1600mAh Regler: 30A Servos: 4x GWS Nano (2x Querruder 2x Höhenruder) passende Decals zum Download : Yak-9D-White_22_Decals.pdf Lackiervorlage zum Download : Yak-9D-White_22_Paint.pdf Hauptseite der deutschen Aircombat-Szene : www.aircombat.de Jak-9 Modell-Galerie : www.rc-network.de/forum/showthread.php?t=83850 Bauforum mit Tipps zum Bau : www.rc-network.de/forum/showthread.php?t=73288 online Baubeschreibung : www.rc-network.de/magazin/artikel_07/art_07-084/art_084-01.html Lackiervorlagen : http://wp.scn.ru/en/ww2/b/51/81 --> da findet man Vorlagen für so ziemlich alle Flieger Decals/Hoheitszeichen: www.rc-network.de/magazin/artikel_04/art_04-0040/art_04-0040-03.html --> alle internationalen Hoheitszeichen historische Info's & Galerie: www.suchoj.com/andere/Jak-9/home.shtml
