Nach der Jak-9 sollte es nun eine 2-Mot sein .... da sich Timo's Jak-Konstruktion 'genial' gut bewährt hat und er ebenfalls eine ME410 als Bauplan veröffentlichte .... wurde der Plan flux bestellt.

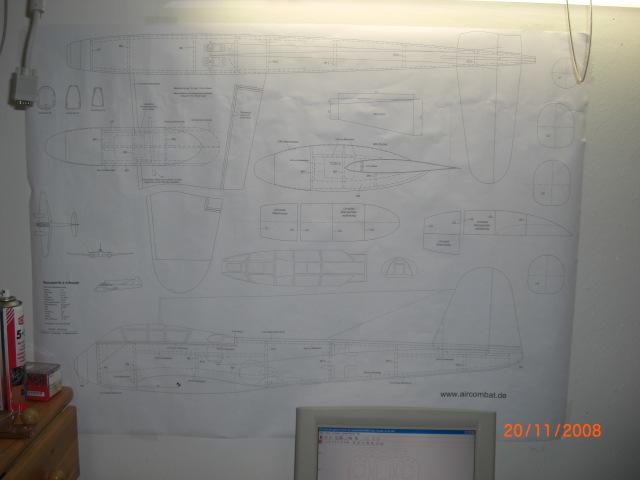

Timo hat mir kurzfristig drei GFK- und Flächensätze zugesagt und dann wurde auch schon gleich mit dem 'Klonen' des Plans mittels Scanner und Corel begonnen ... Plan eingescant,
mit Corel-Draw Plotdateien erstellt, mit BoCnc Daten aufbereitet (Radiuskorrekur etc.) .... !
Da mittlerweile schon Übung in dieser Tätigkeit bestand, war dies nach 4-5 Stunden erledigt. Eine weitere Stunde später befanden sich die aufbereiteten Daten in USB-Stick-Form auf dem Weg
in die 'Kellersche CNC-Höhle'.



  Technische Daten:
  Scale 1:12
  Spannweite 130 cm
  Länge
  Gewicht
  Flächeninhalt  dm²
  Flächenbelastung g/dm²
  Profil
  2x Motor 2,5 cm³ oder entsprechender E-Antrieb

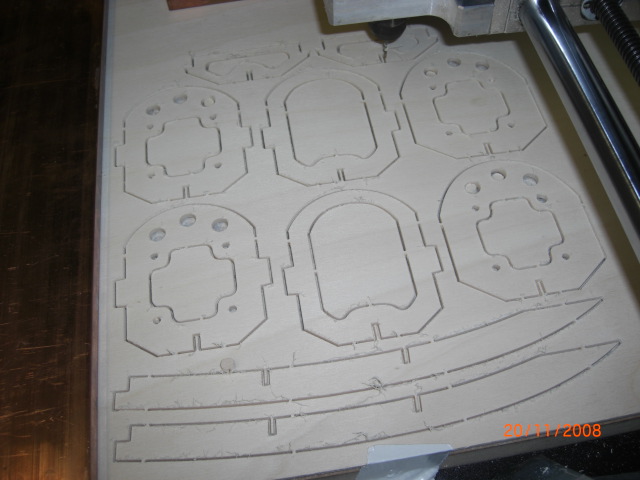

... mein Maschinchen bei der Arbeit ...

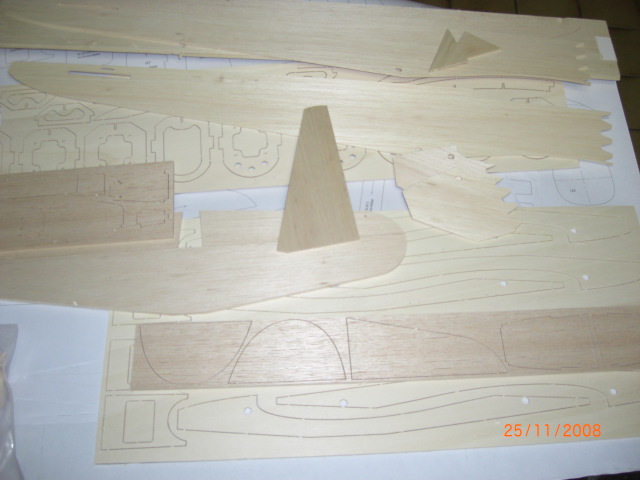

   ... und hier das Ergebnis .... der 'perfekte' ME-410 CNC Teilesatz

--> Timos online-Baubeschreibung: www.dk-modelltechnik.de/forum3/viewtopic.php?f=2&t=743&sid=84d03a05719184026ba9d534ce6bb7e2
--> download Frässatz- & Materialinfos (kommt noch)

... mit den Gondeln hab ich begonnen  ... der Motorspant wurde für Elektro angepasst und aus 2x3mm Sperrholz (Birke) gefrässt
... Birke ist leichter und billiger als mehrfach verleimtes Flugzeugsperrholz ... aber hat natürlich nicht die gleiche Festigkeit !!

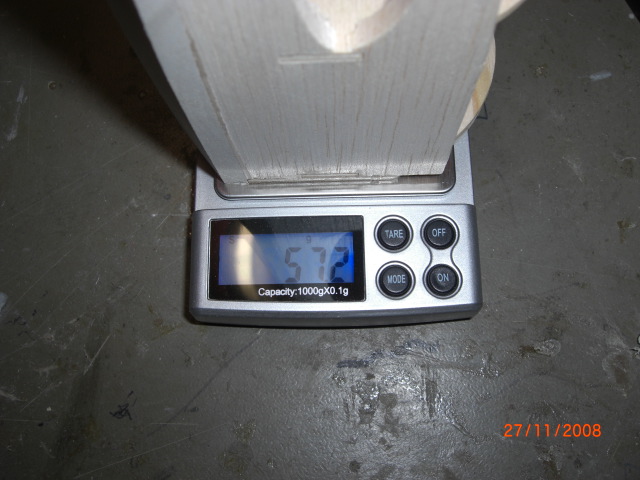

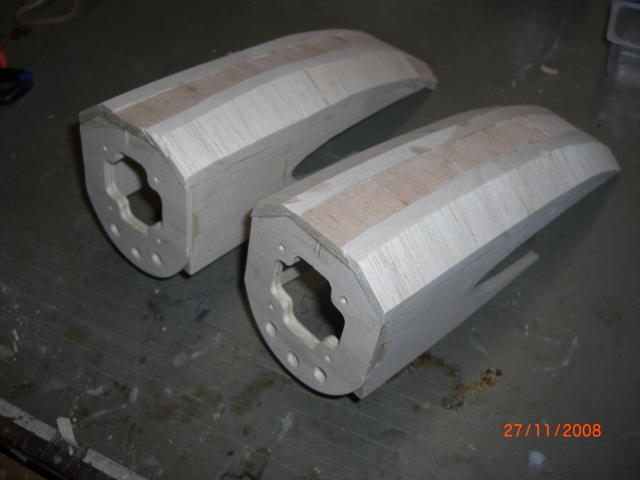

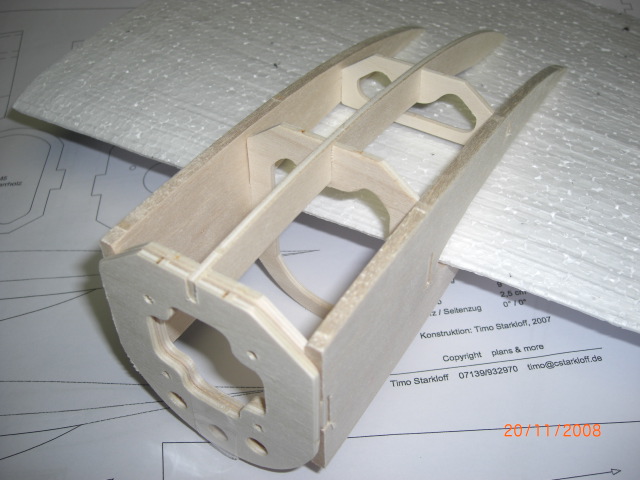

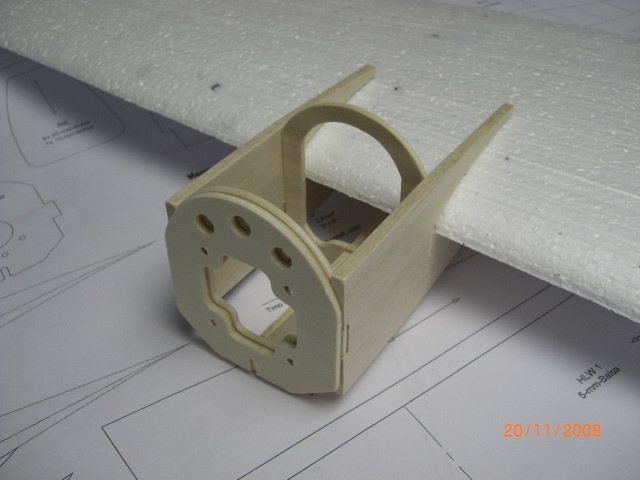

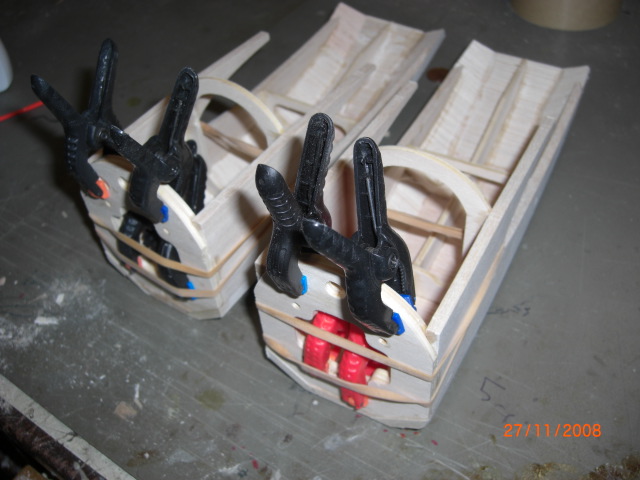

        ... mal profisorisch zusammengesteckt ...                                              ... fix geklebt                              ... grob verschliffen          Leergewicht jeweils ca. 50 Gramm.

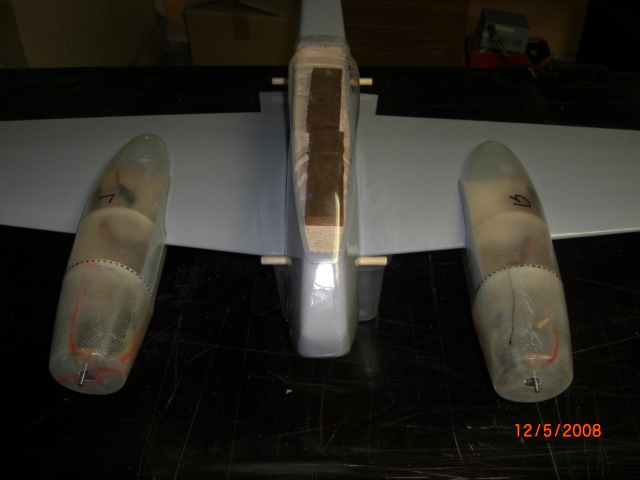

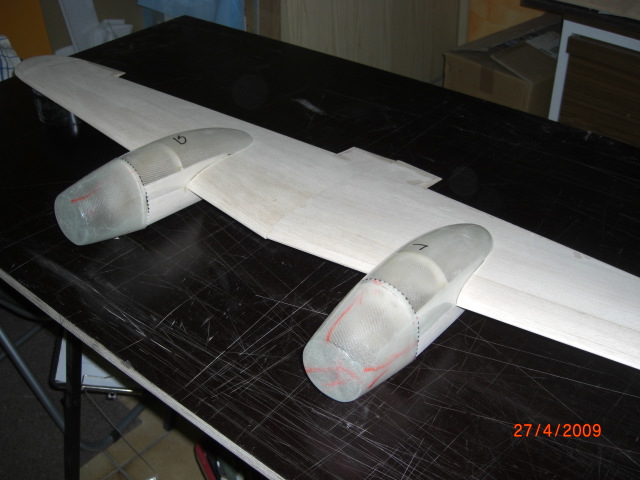

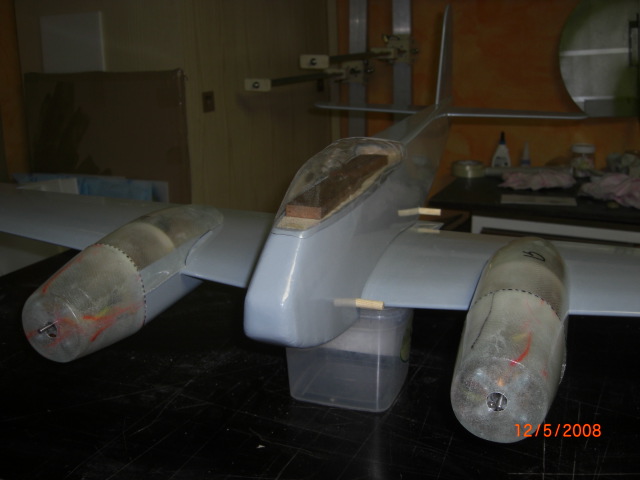

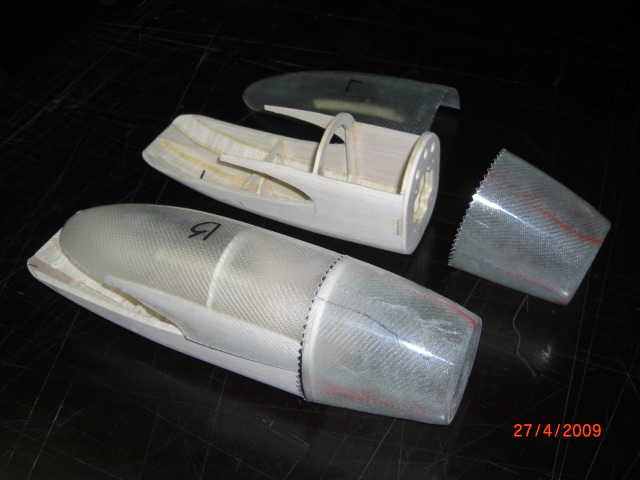

   ... verschliffen und mit angepassten GFK-Verkleidungen

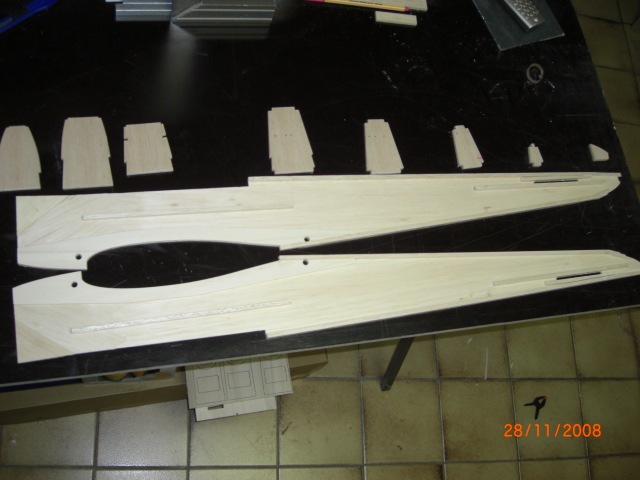

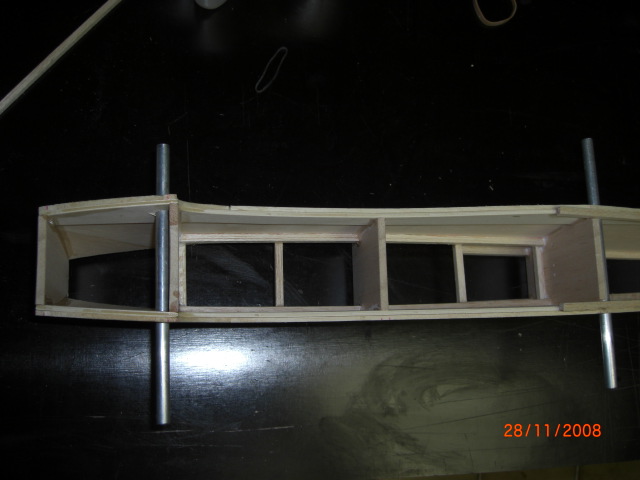

... den Rumpf hat man ebenfalls recht fix zusammengeklebt !!

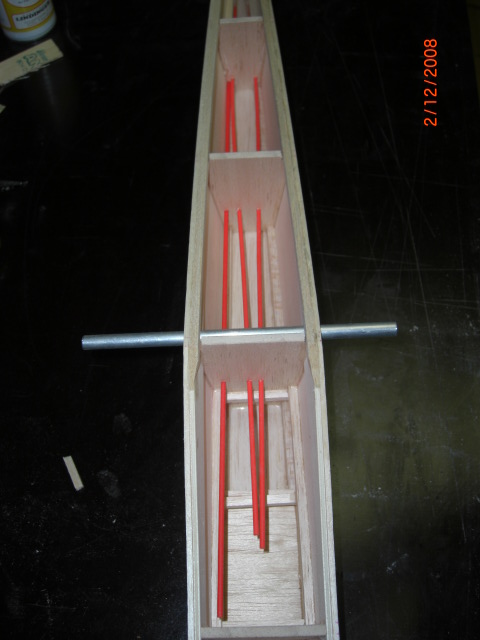

   ... Bowdenzüge vor dem 'Verschließen' des Rumpfes nicht vergessen !!

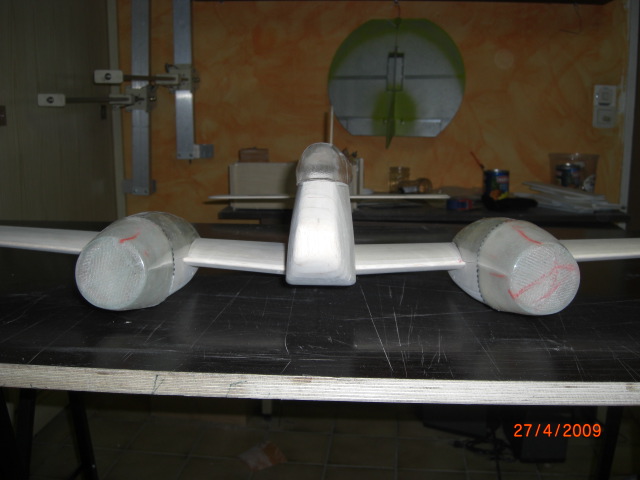

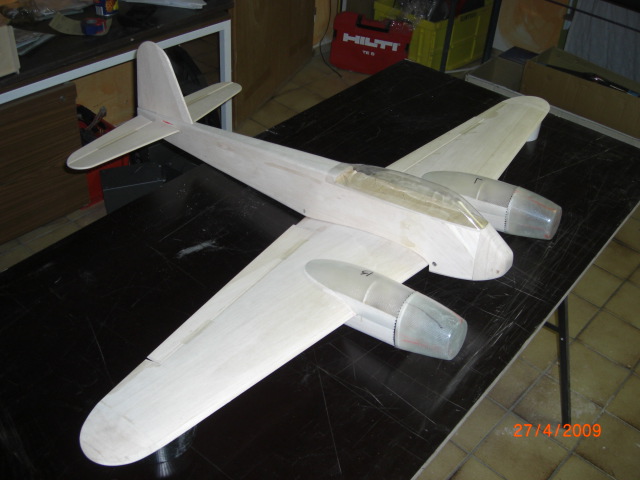

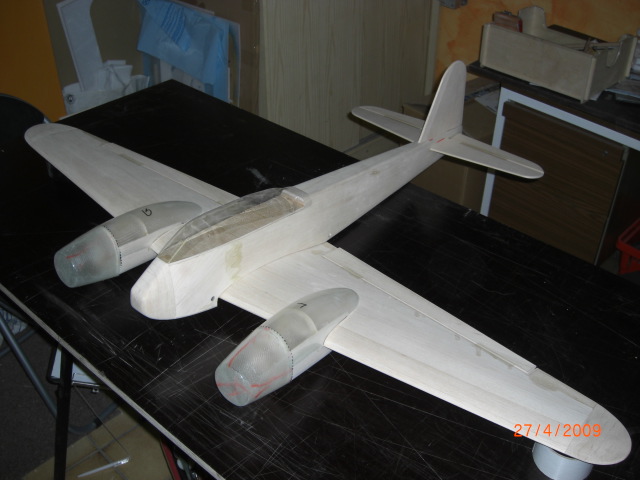

... rohbaufertig ... einfach nur g... !!


... Kabel sind verlegt und bespannt ... es nimmt Farbe an !

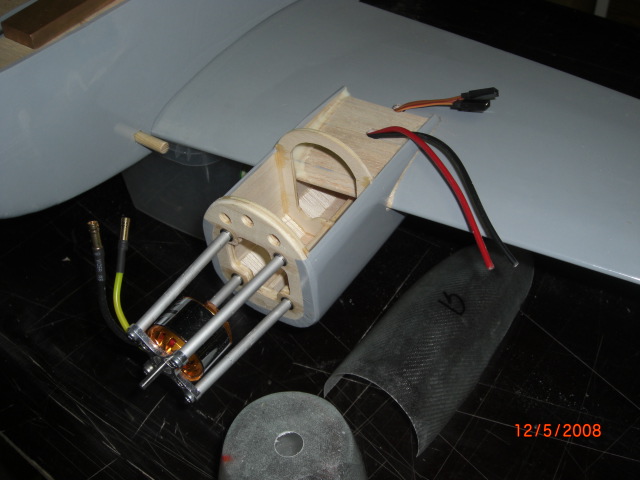

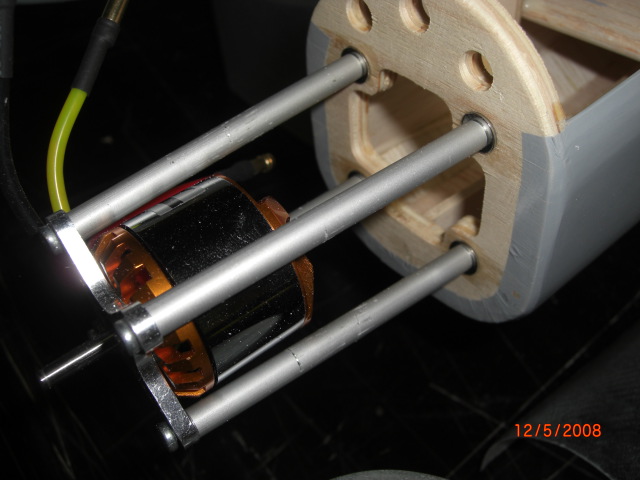

Motoreneinbau ... wie immer mittels 5mm-Alustäbchen !


... muß weiter machen ... sonst wird's nicht's mit Lahr !!

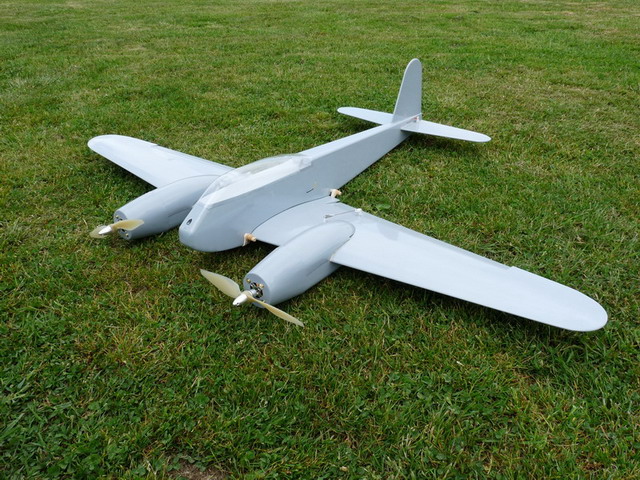

... noch ein paar Bilder vor 1. Airborn ... sicher ist sicher !!

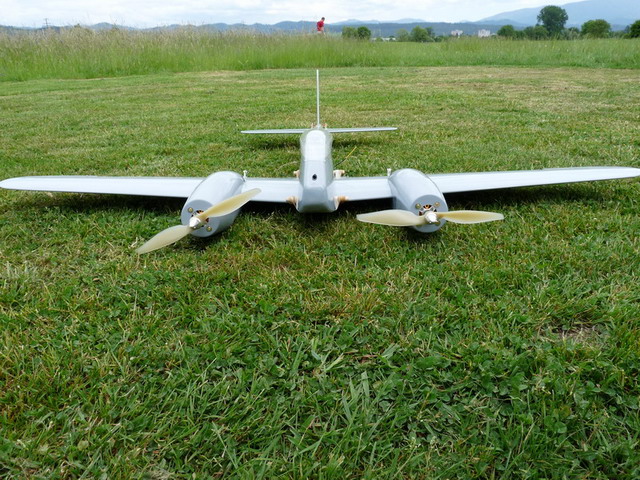

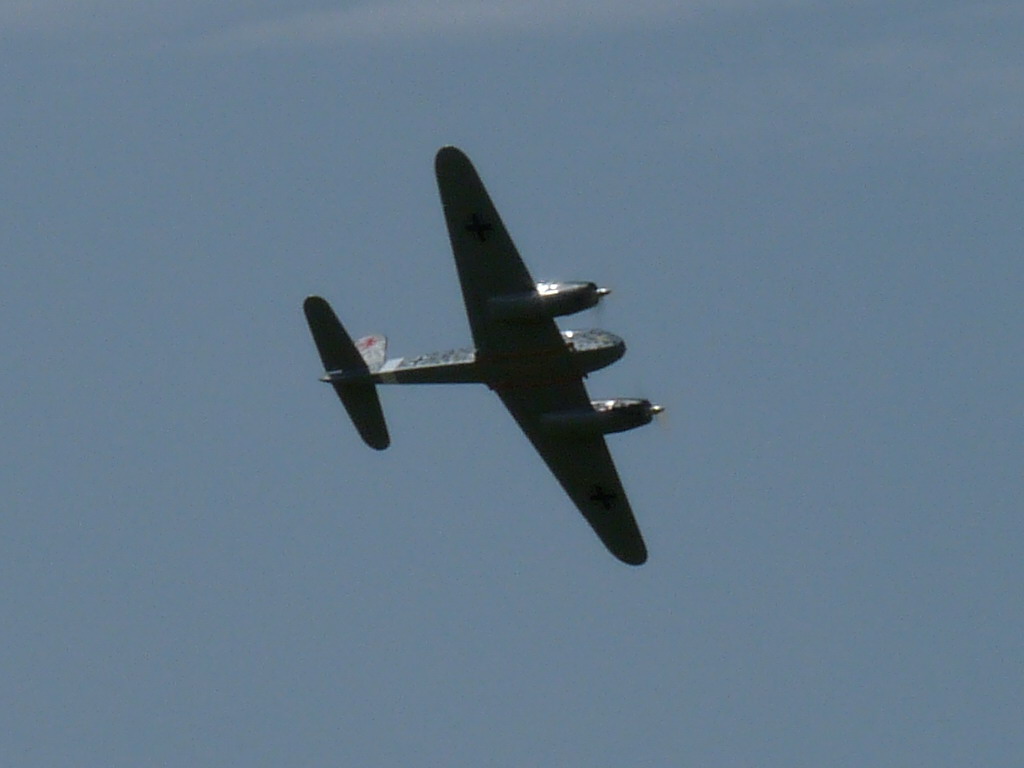

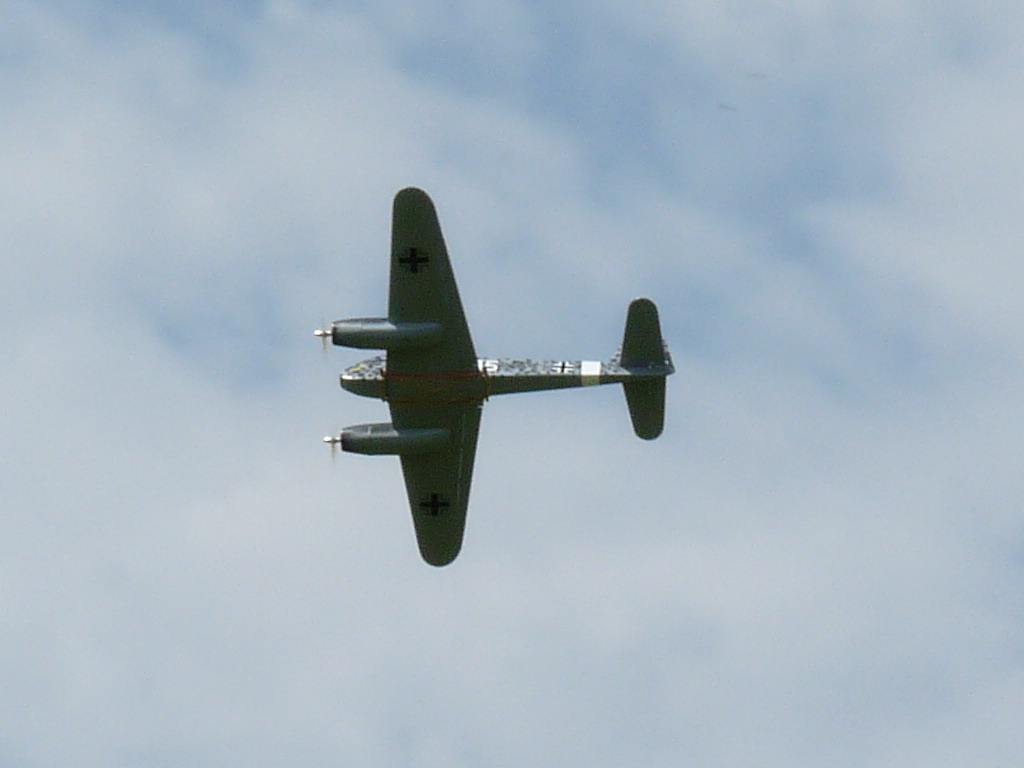

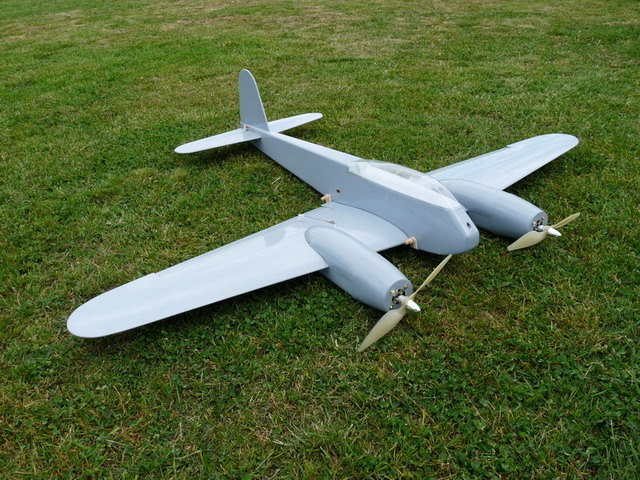

Erstflug 17.05.09 14:43Uhr ... Sie fliegt ... und wie !!! --> Video vom Erstflug siehe oben  !!

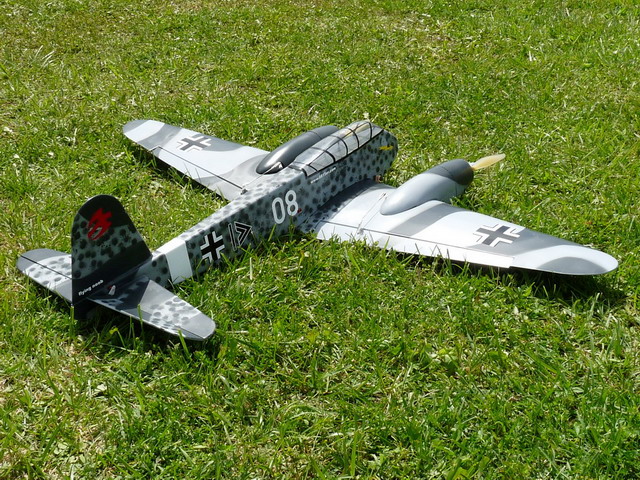

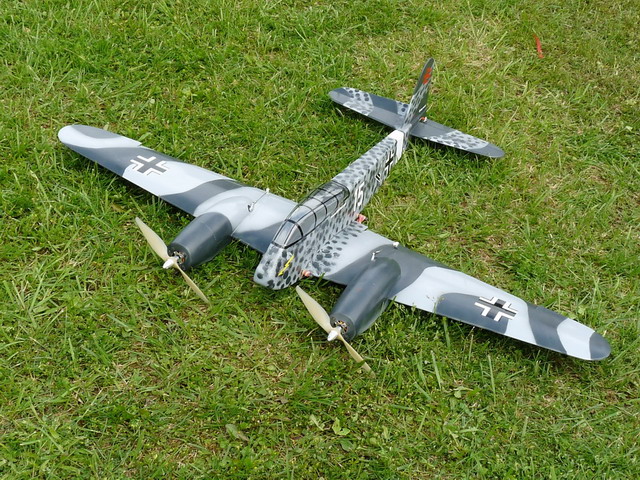

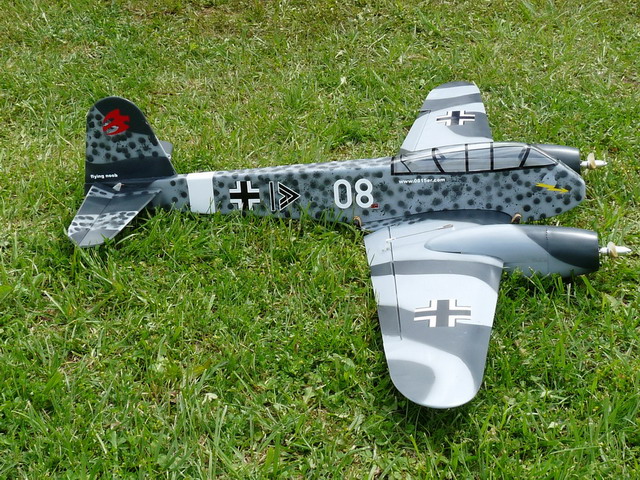

... schick in Farbe ... 60'er Spinner kommen noch !




...
  ... Seite noch im Aufbau  ... weiteres folgt !!!
...
...


Unterschiede zum T.Starkloff-Plan:
Motorspannt für Elektroversion angepasst .... andere Bohrungen und Aussparungen für Kabelverlegung.
Motorspant in 6mm (2x3mm) statt 3mm Sperrholz
Im Rumpf Platz für 2x3300mAh-3S-Lipo 'geschaffen'

Steuerung:         Quer- Höhenruder, Motor
Motorisierung:   Brushless 2xC35/36 1250U/V
Propeller:           APC 9x6 (2x22A Standstrom)
Akku:                Lipo 3S1P 6000mAh bzw. 3S2P 3000mAh
Regler:              2x30A
Servos:              4x HD250 MG (2x Querruder 2x Höhenruder)
