Nielsen & Winther Typ-AA


WW1 Aircombat 1/8

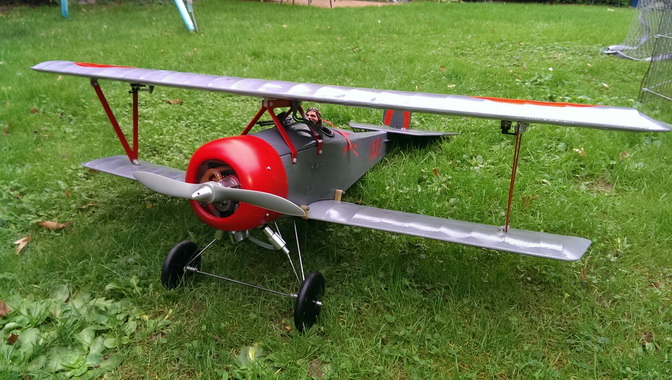

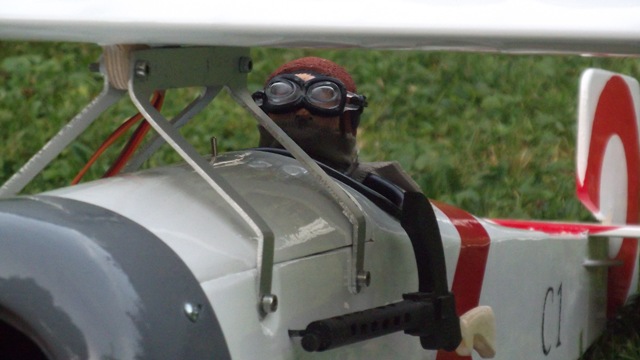

 ... und das ist's geworden !!

   ... links meine ... rechts Christians

... unser Squad-Mitglied Christina B. hat was 'Neues' konstruiert ... und da durfte ich als 'CNC-Datentester' herhalten !

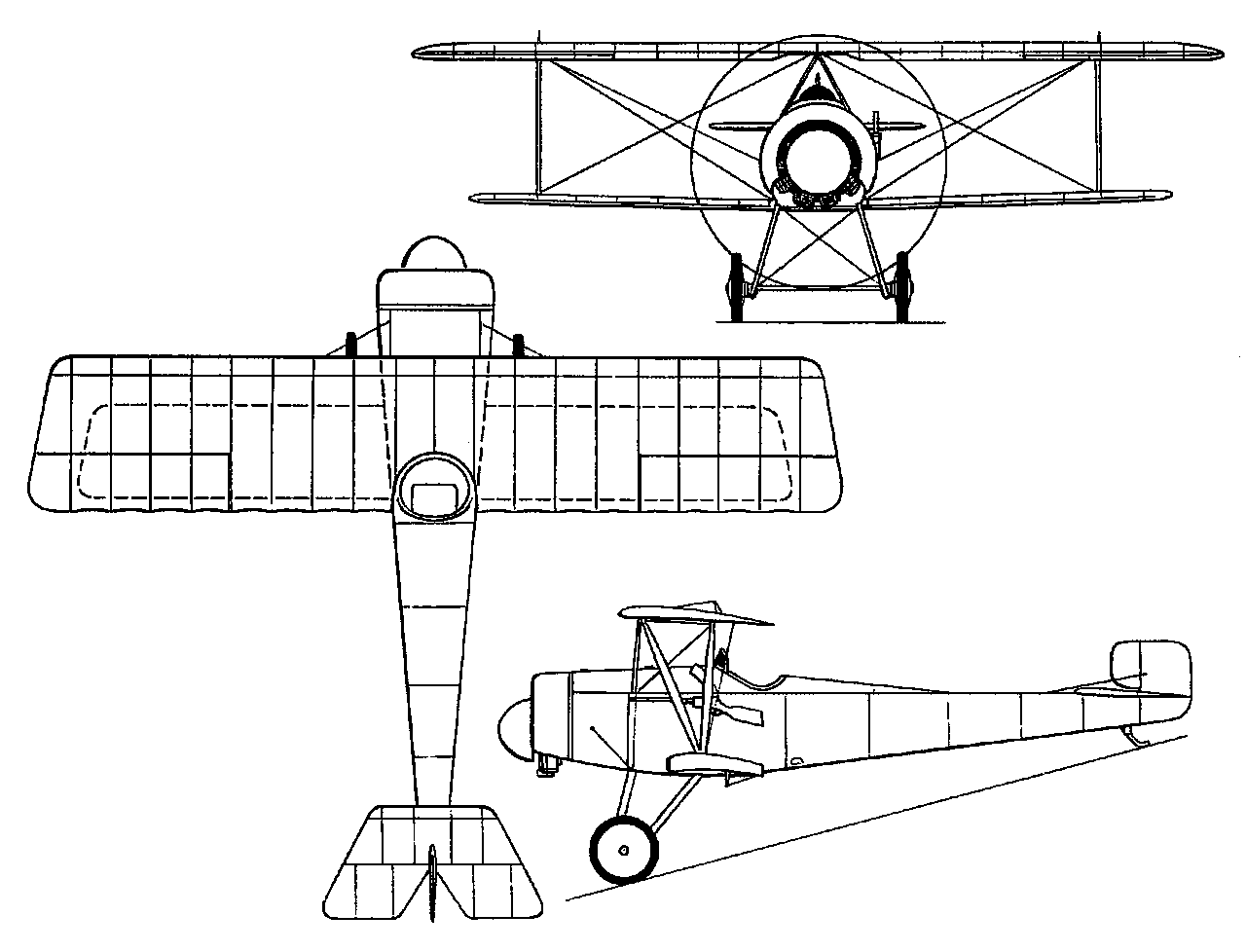

Die Nielsen & Winther Typ-AA ist eigentlich eine dänische Kreation ... das Fliegerchen hat jedoch und entspricht optisch im Prinzip einer Nieuport-11 mit verkleinertem Leitwerk ... !

Da ich eine HAASE-CNC-Frässe mein Eigen nenne, wurden die Daten lediglich etwas meinem vorhandenen Holz angepasst und mittels BOCNC an meinen verwendeten
1,5mm-Frässer 'radiuskorrigiert'.

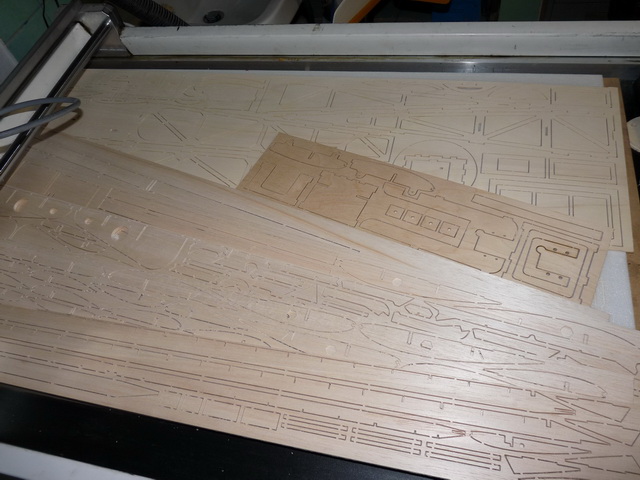

... also alles fix gefrässt und losgelegt !

 ... ein solcher Teilesatz kann von Chris erworben werden !


  ... und mein Junior musste wie immer mithelfen !

Die Teile passen alle perfekt zusammen ... Lob & Dank an den Konstrukteur !!

Bauschritte:

Christian's Bau-Thread im RC-Network

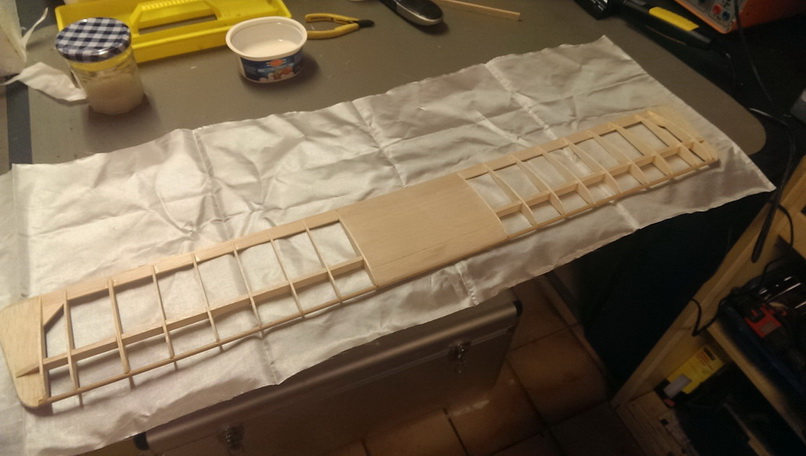

Mit dem unteren 'Flügelchen' hab ich begonnen ... diese ist so schnell zusammengesteckt und verklebt, dass ich doch
glatt vergessen habe Fotos zu machen ... ist aber anhand der gefrässten Rippen und Holme wirklich 'idiotensicher' !

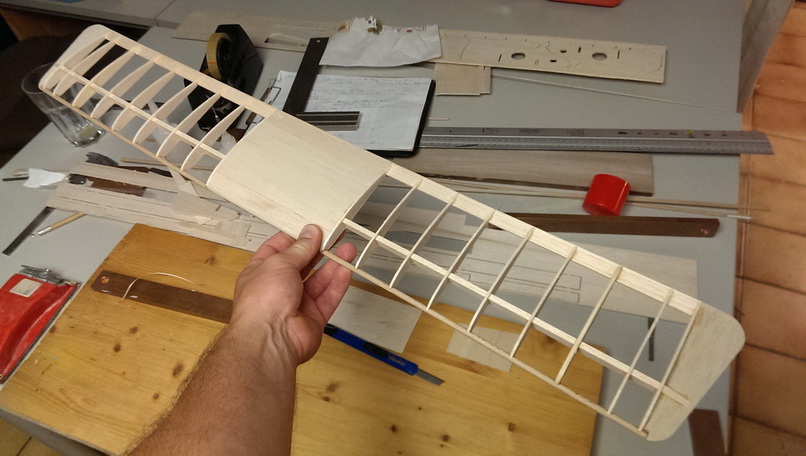

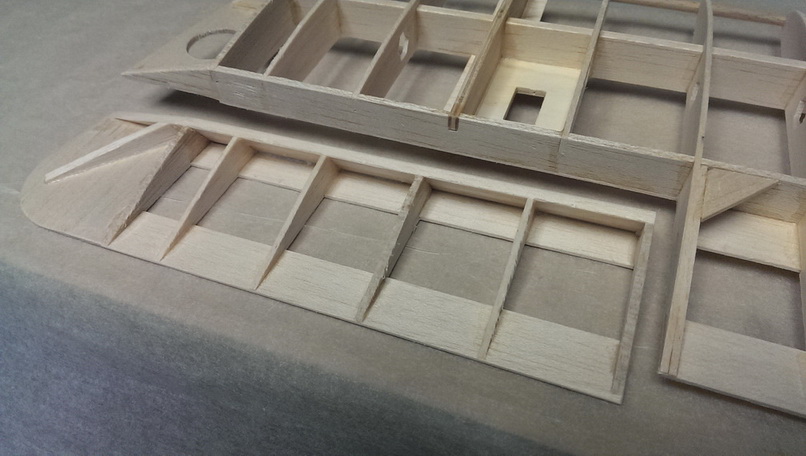

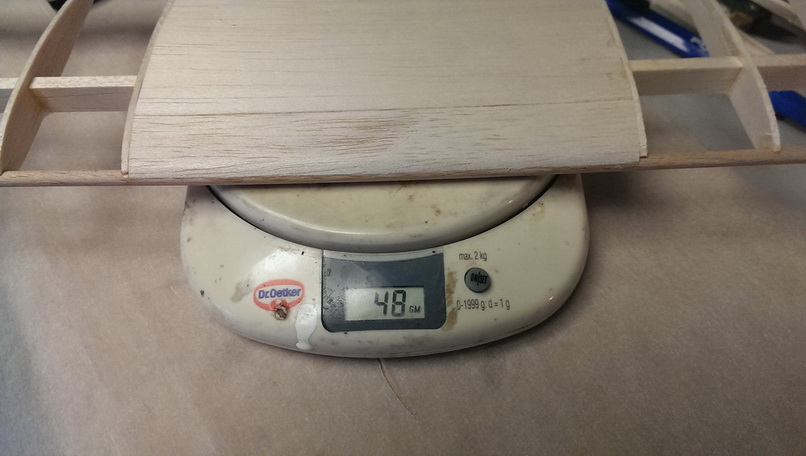

... hier rohbaufertig                    ... und Gewicht kann sich sehen lassen !

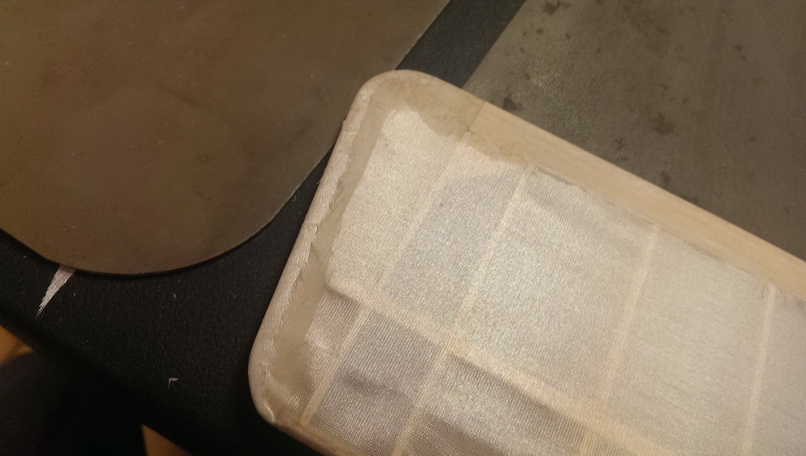

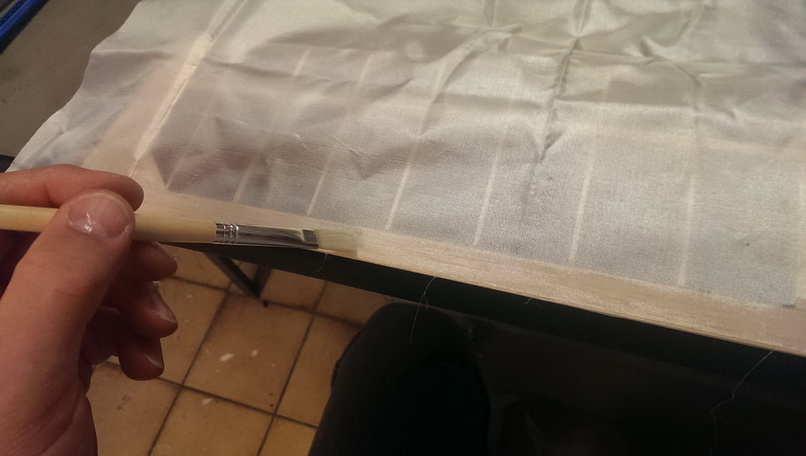

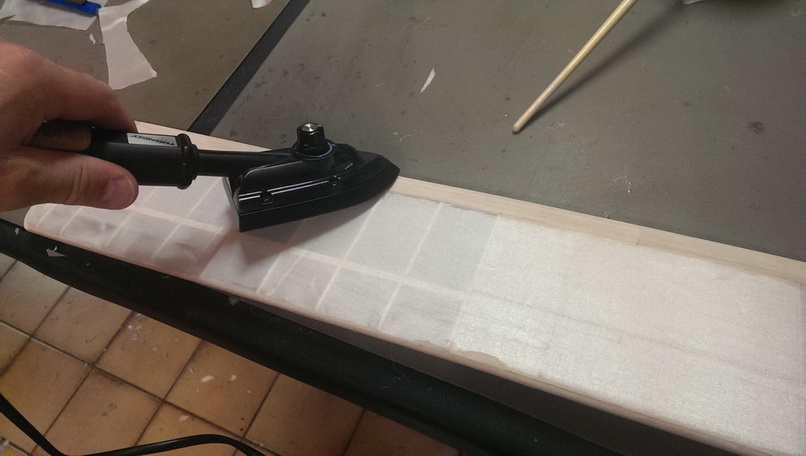

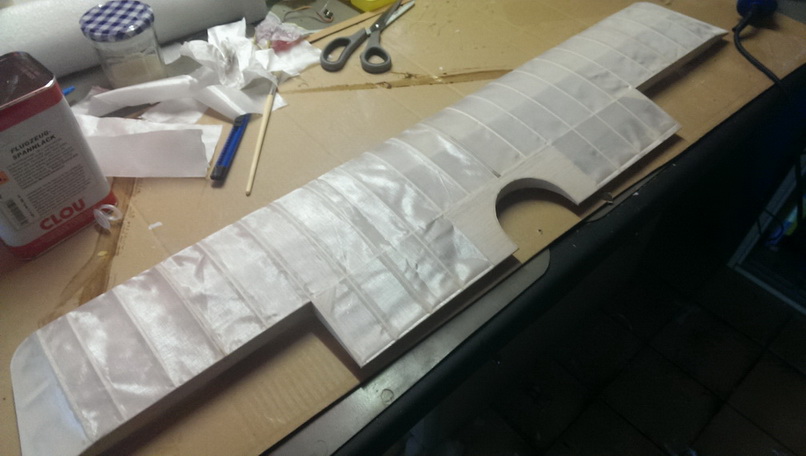

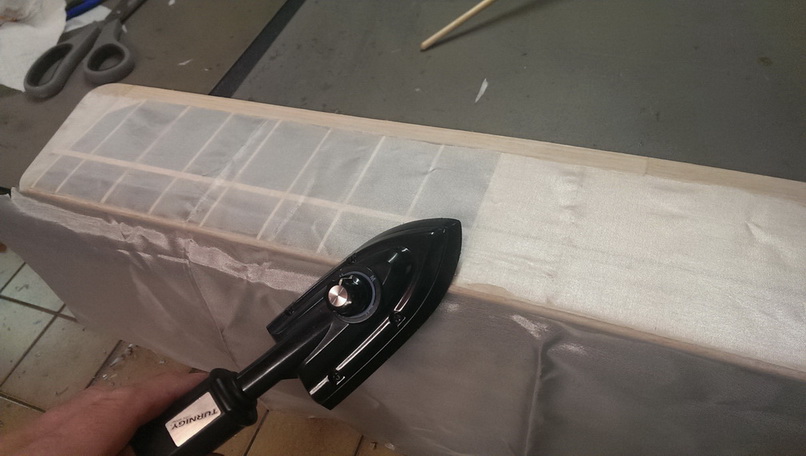

... noch schnell mit Kunstseide (Koverall) bespannt und fertig !

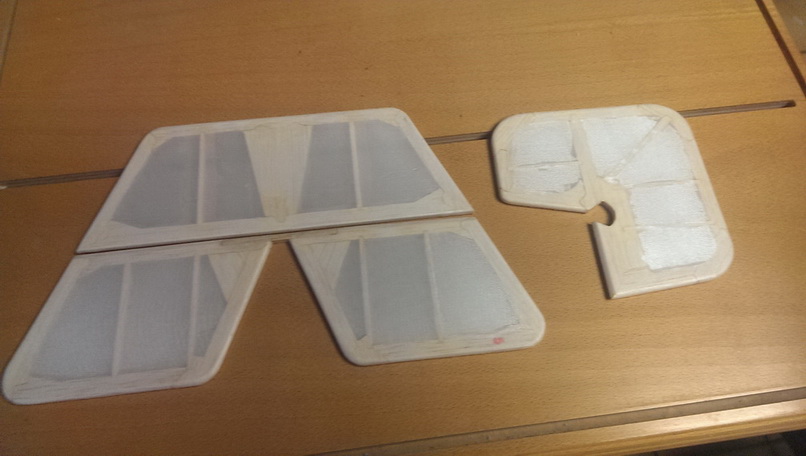

... auch das Leitwerk bedarf keiner näheren Beschreibung ... da kann man nix verkehrt machen !

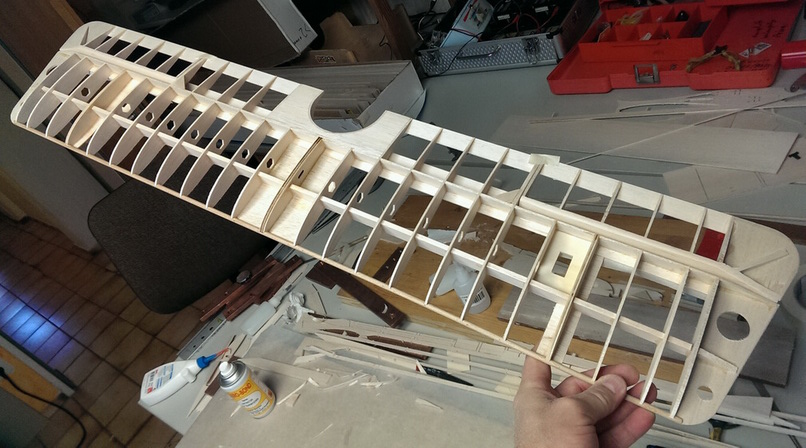

Die obere Fläche ist aufgrund der verbauten Querruder etwas aufwendiger ... aber auch kein Hexenwerk !

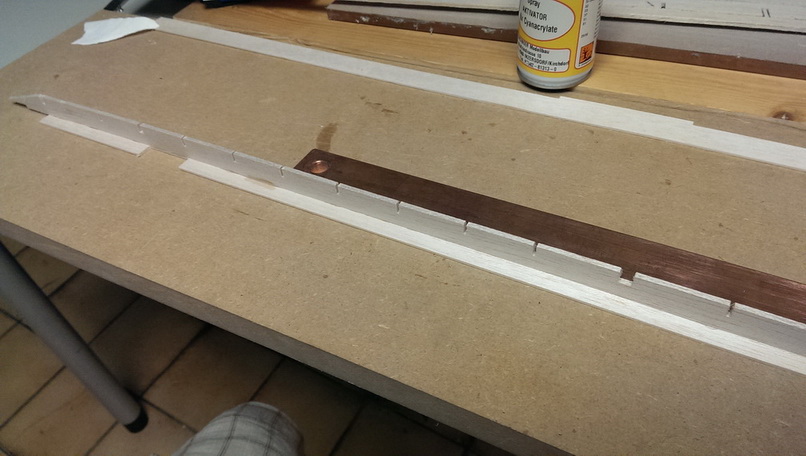

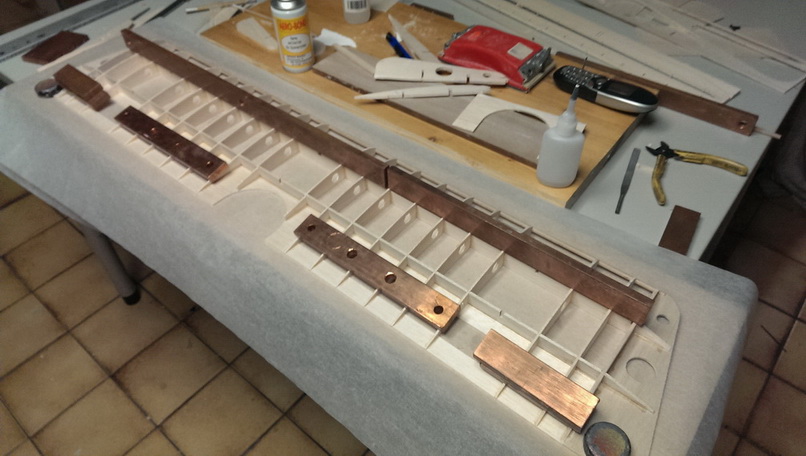

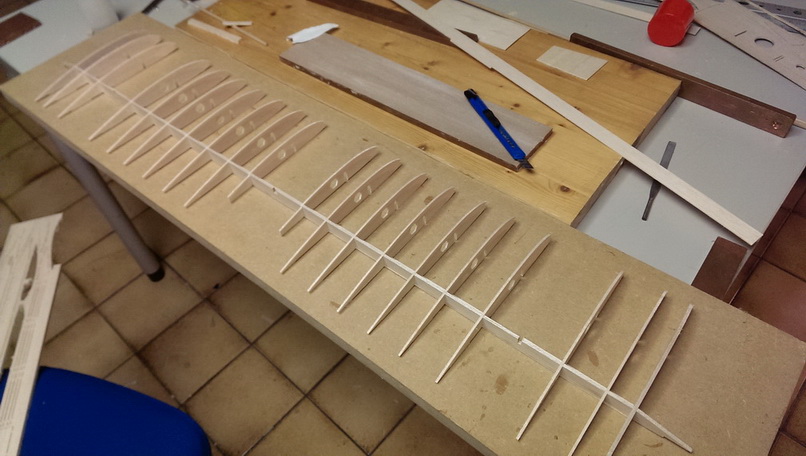

... Holm ausrichten und mit Hilfsbeplankung verkleben ... den gefrässten Rippen werden 'im Block'

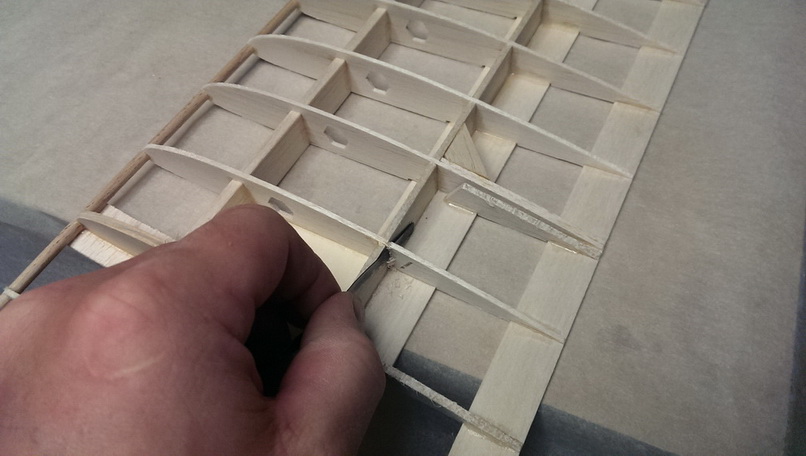

die 'Stegchen' entfernt ... und dann 'aufgeholmt' !



... komplett zusammengesteckt wird dann alles mit 'Gewichtchen' fixiert und mit Seku verklebt !

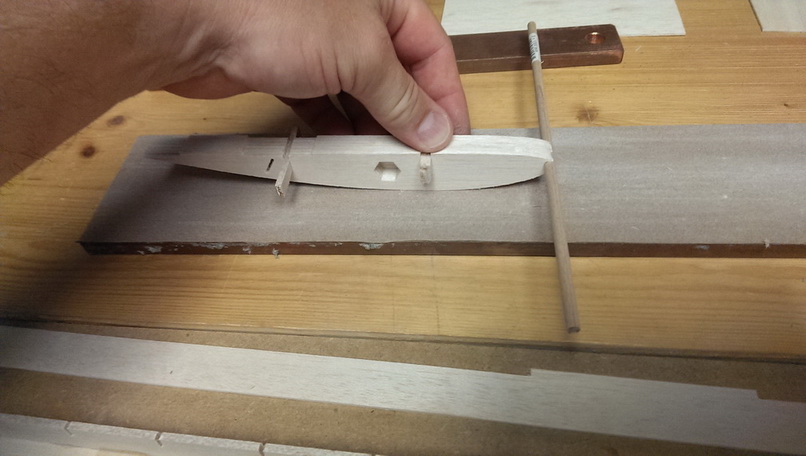

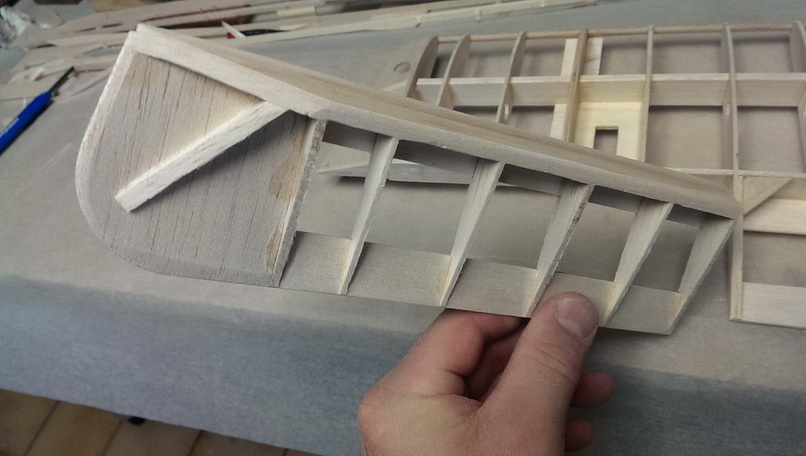

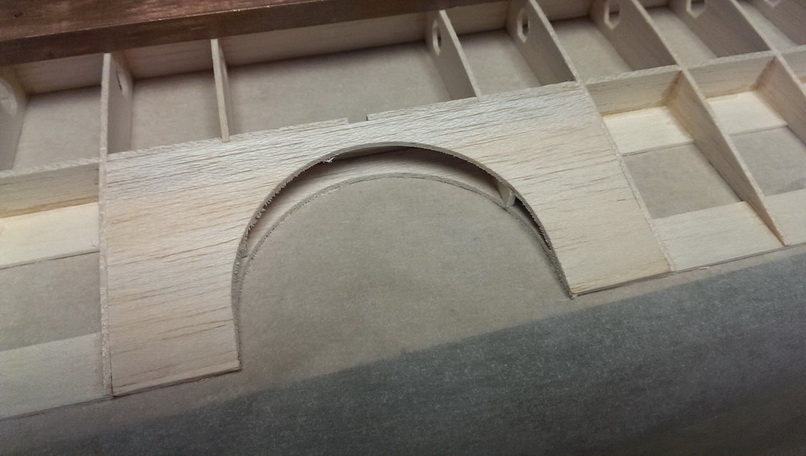

... der 'Pilotenbogen' wird mit 1,5mm Balsa beplankt und 'versäumt' !

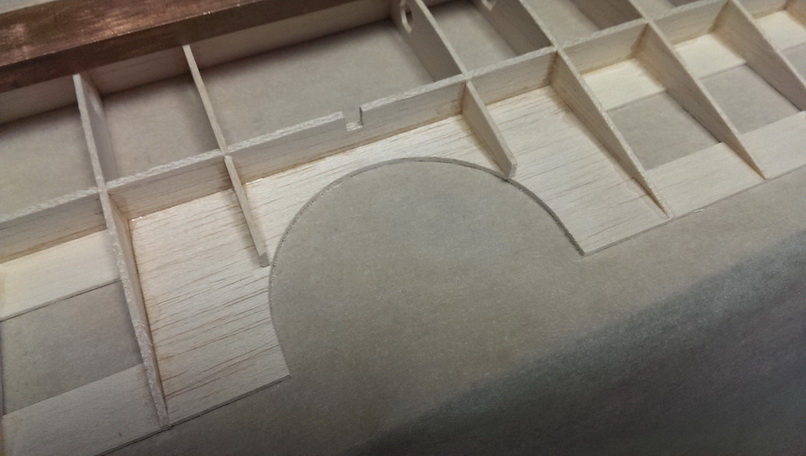

... das Servobrettchen und die 'Hilfsbeplankungen' werden angebracht !

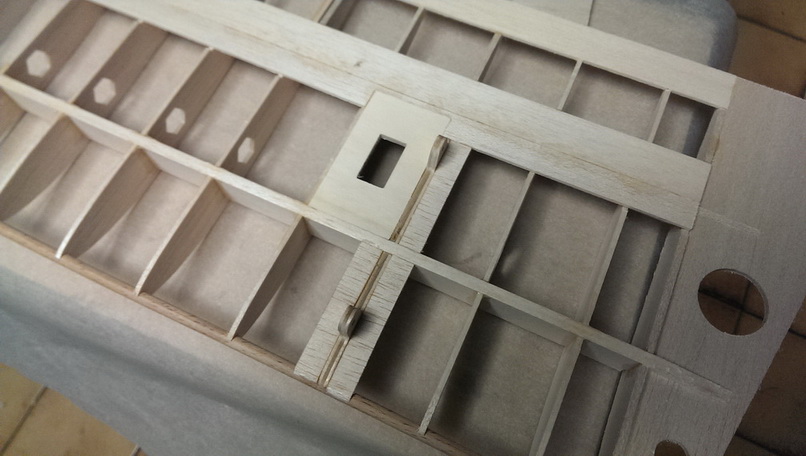

... mit nem 'alten' feinen Sägeblatt werden die Querruder ausgetrennt und verschliffen !
  1 2

... so müssen die aussehen ... dann geht's auch um die Kurve !


... und schon isse rohbaufertig ... Gewicht passt !


... noch die Käbelchen für die Servos verlegt und MPX-Stecker gelötet und eingeklebt !

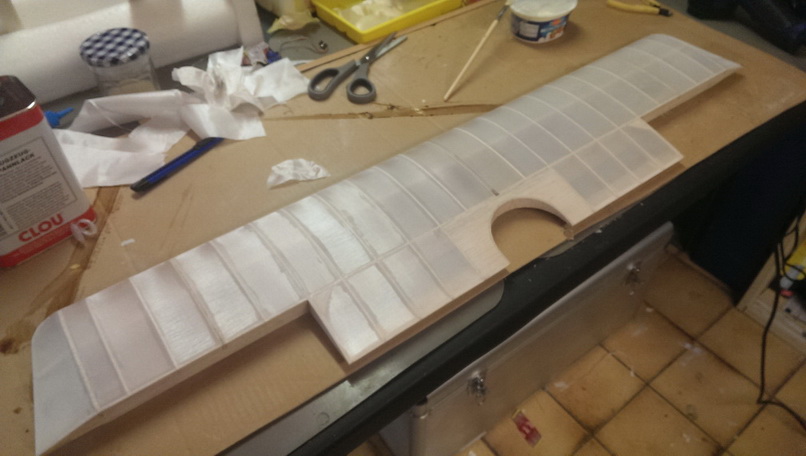

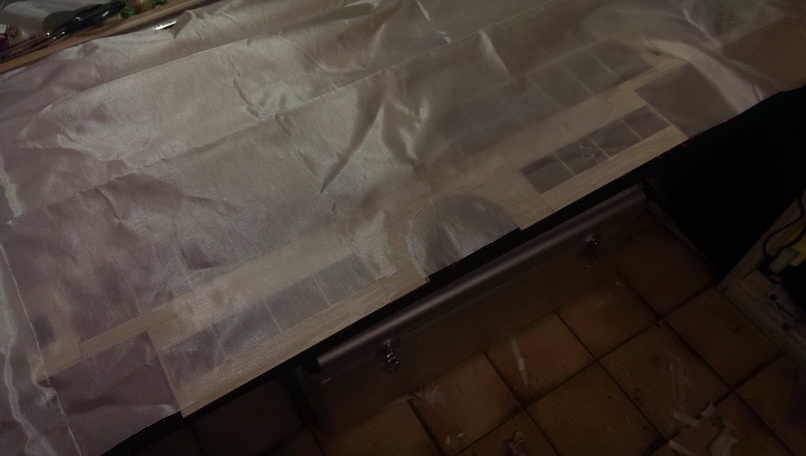

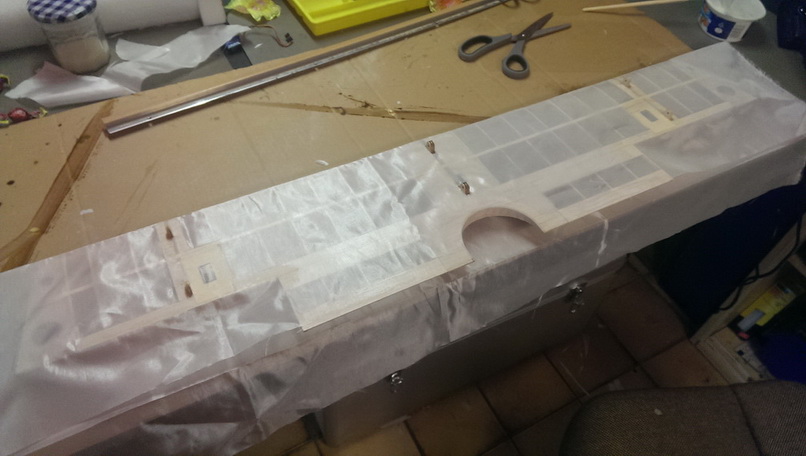

... und bespannen !



Nun kommt der Rumpf ... alles passt perfekt ... ne recht rafinierte Konstruktion !

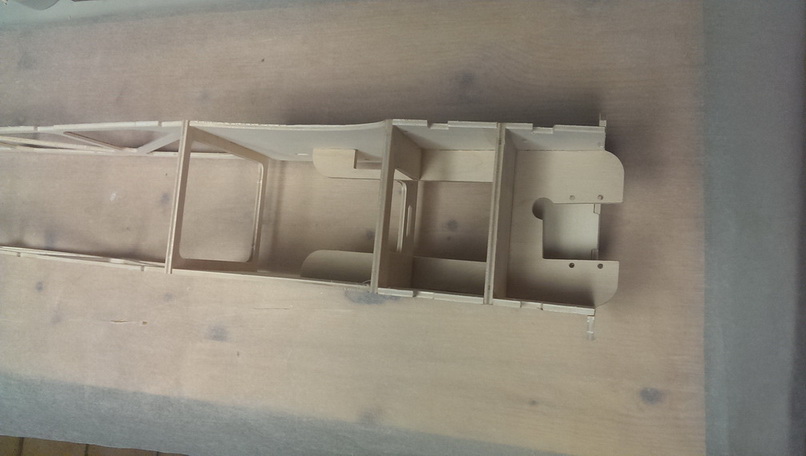

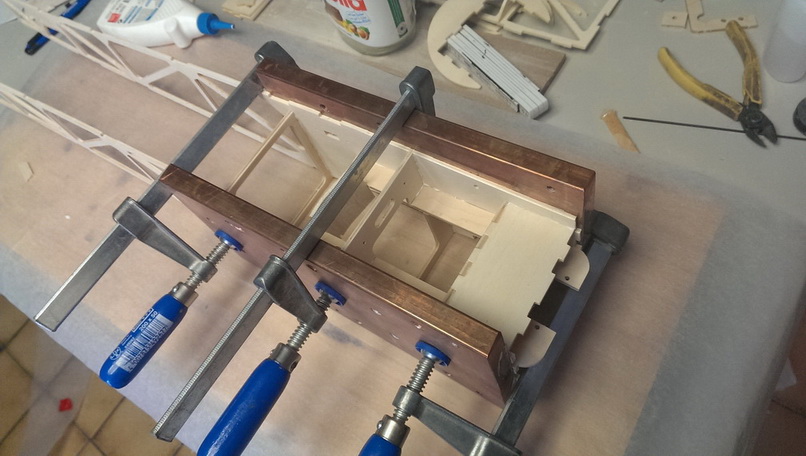

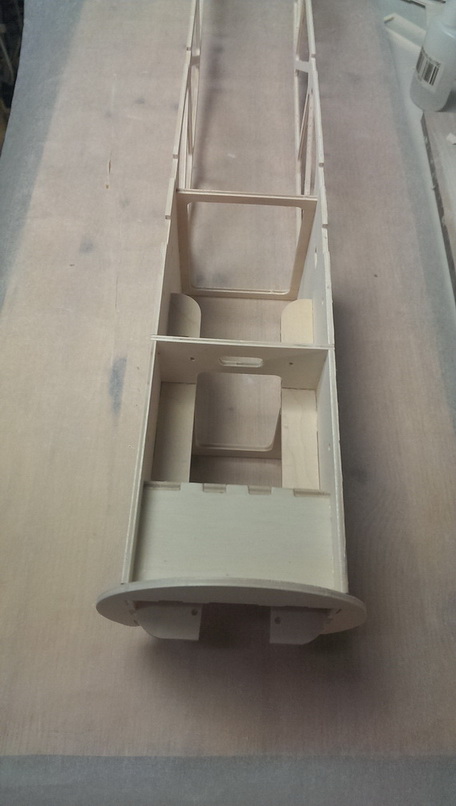

... zuerst werden nur die Spanten des vorderen 'parallelen Bereichs' fixiert und verklebt !
   ... den integrierten Motorträger nicht vergessen !

... zur 'Anprobe' mal den 'Motorhaubenspant' angesteckt ... wird aber erst zum Schluss verklebt !

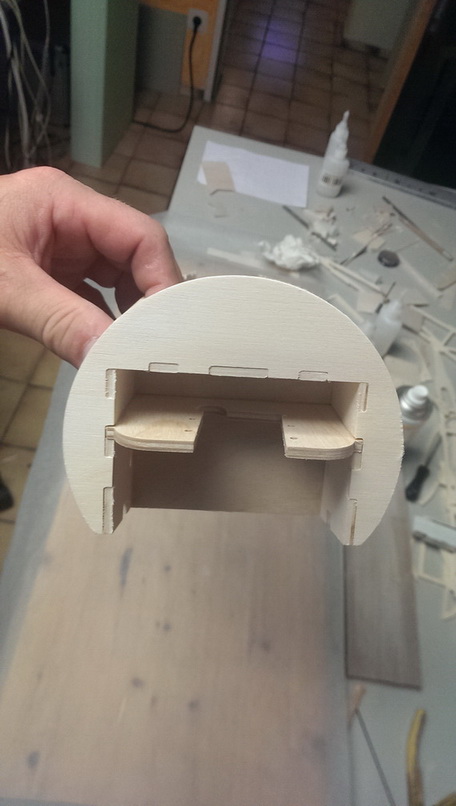

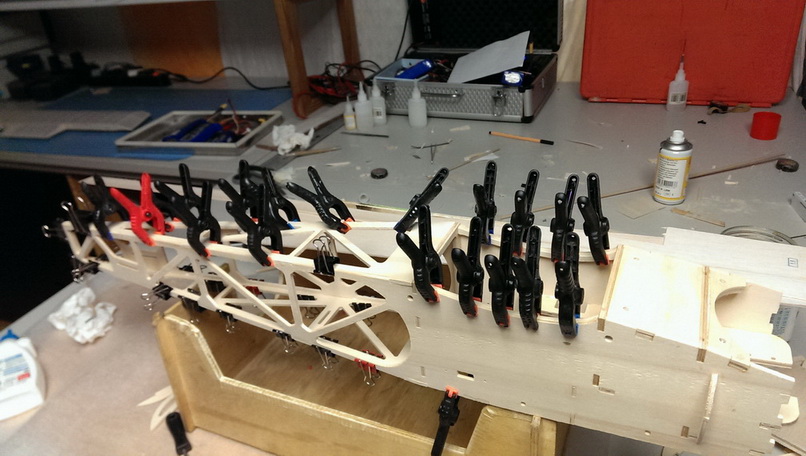

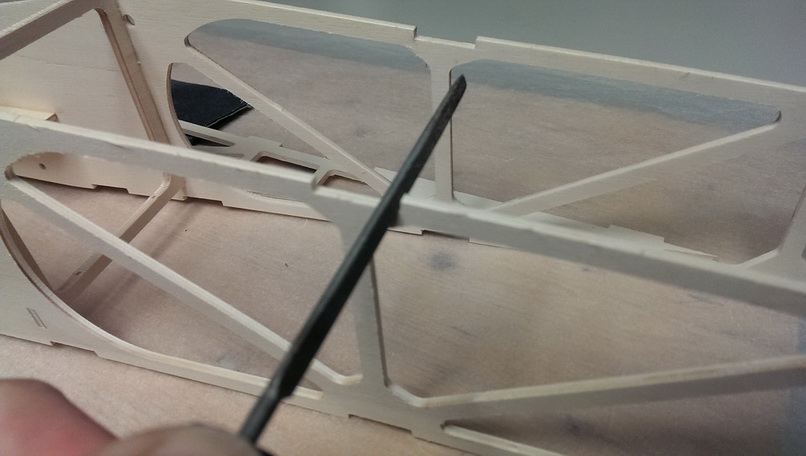

... der hintere Rumpfboden bzw. Deckel wird angepasst, fixiert und verklebt !  z.T. hab ich die 'Ecken' der Zapfenlager etwas ausgefeilt

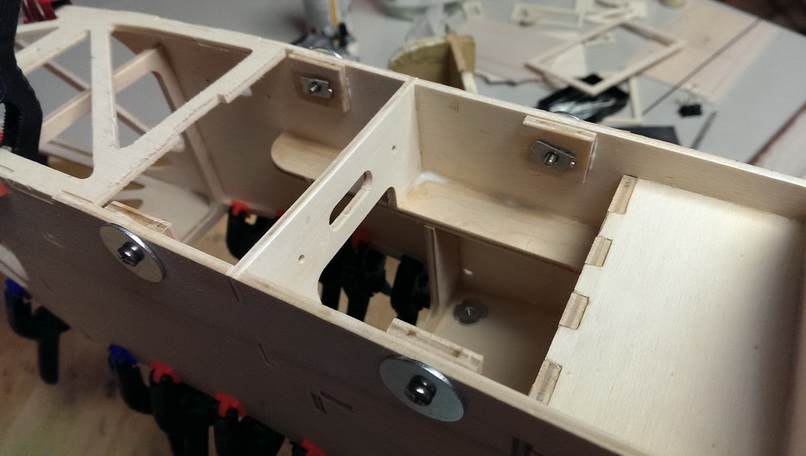

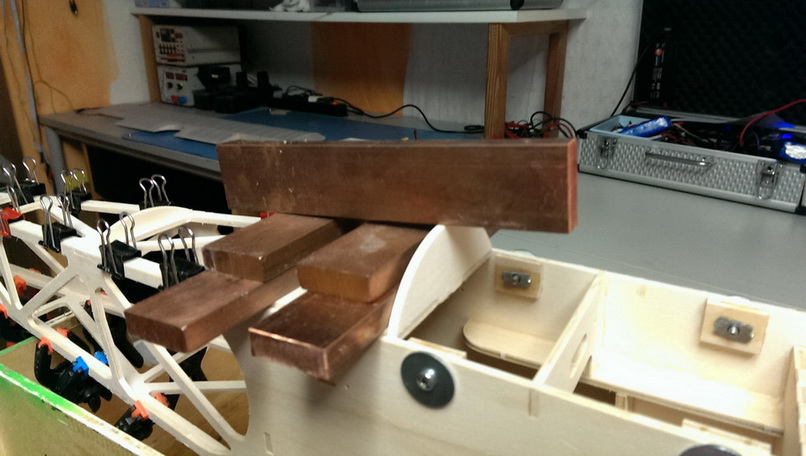

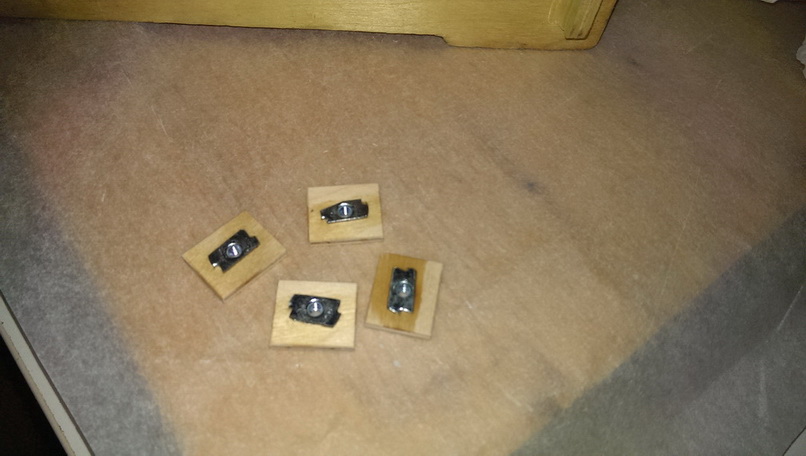

... die Einschlagmuttern werden an Ort & Stelle gebracht und verklebt !


... der Pilotenbereich wird erstellt ...

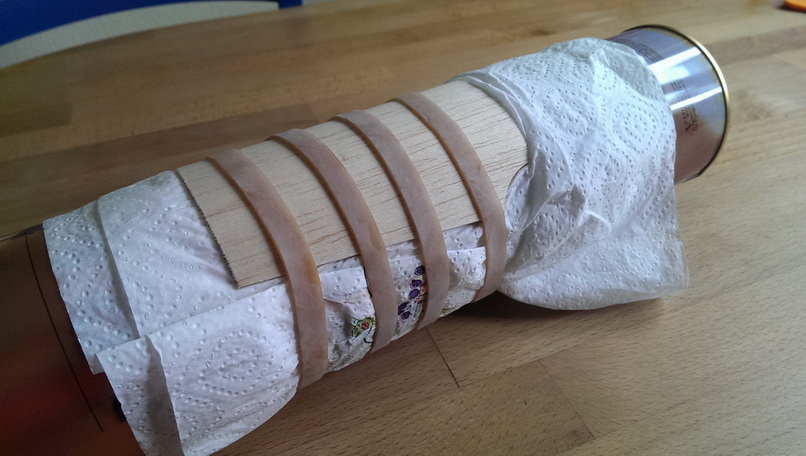

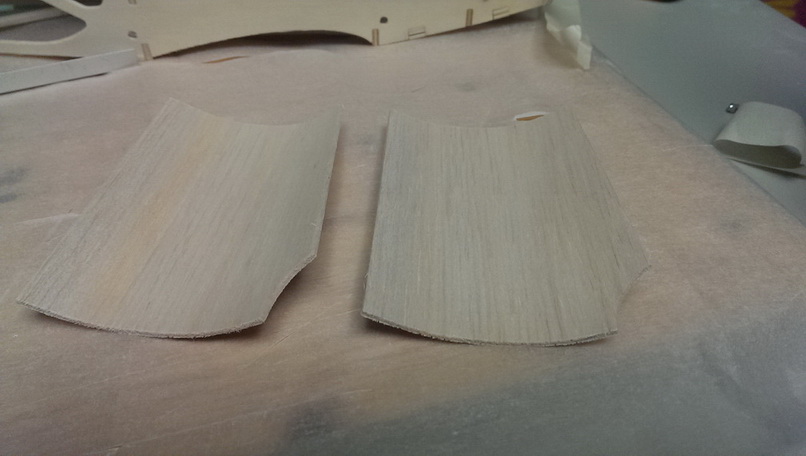

... erst schön nass und dann in Form gepracht ... die seitlichen Verkleidungen !



... muss die restlichen Bilder suchen ... dann geht's weiter !



Technische Daten :
Maßstab: 		    	  1:8
Spannweite: 95cm
Länge:           80cm
Gewicht:               1300 - 1600gr. (je nach Akku/Motor/RC) ... meine Verbrennerversion liegt bei 1500gr. Schwerpunkt: 80mm (von Nasenleiste Oberflügel)

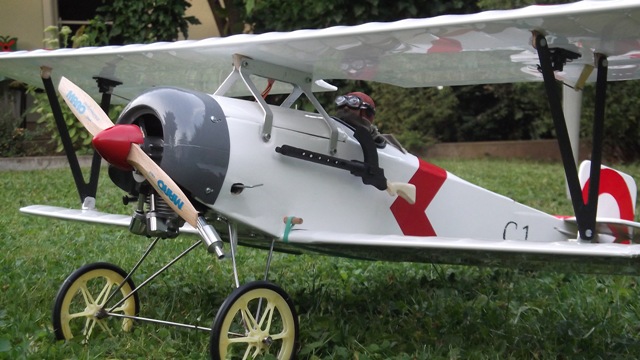

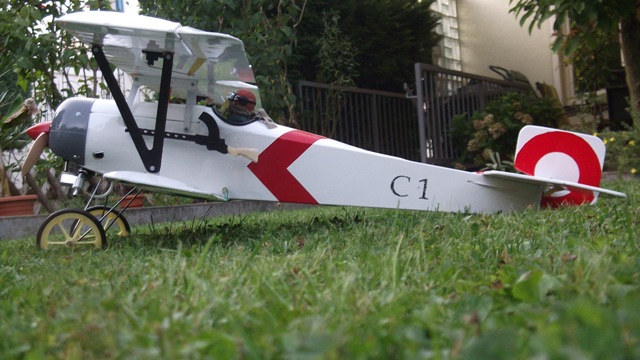

Fazit: ... einfacher und stabiler geht's nicht ... sehr wendiger und leichter Flieger ... fliegt genial ... extrem robust im 'Nehmen' ! Steuerung: Quer-, Seite und Höhenruder, Motor Motorisierung: Brushless C35/36 oder C35/42 1100U/V bzw.
5ccm Viertakt (Saito FA-30) Propeller: APC 10x6 oder 11x5 bzw. 10x4 (5ccm Viertakter) Akku: Lipo 3S1P 3300mAh bzw. 3S2P 1600mAh Regler: 30A Servos: 4x GWS Nano (4x Querruder), 2x HS81MG (1x Höhenruder, 1x Seitenruder) Frässteilesätze/Fahrwerk/Motorhaube etc. : info(at)bechtelnet.de Christian's Bau-Thread im RC-Network:www.rc-network.de/forum/showthread.php/282597-Nielson-amp-Winther-Typ-Aa Decals zum Download : www.aerodromerc.com/Frames_Main/decalst.htm --> findet man jede Menge Decals für WW1-Flieger Lackiervorlagen : http://wp.scn.ru/en/ww1/f/2214/93/0 --> da findet man Vorlagen für so ziemlich alle Flieger Decals/Hoheitszeichen: www.rc-network.de/magazin/artikel_04/art_04-0040/art_04-0040-03.html --> alle internationalen Hoheitszeichen Hauptseite der deutschen Aircombat-Szene : www.aircombat.de Pläne & Bausätze WW1-Flieger: www.aerodromerc.de/ Nielson & Winther Modell-Galerie : historische Info's & Galerie: Videos:
