Pitts im CNC-Depron-Eigenbau
Nach dem Erwerb meiner HAASE CNC-Machine suchte ich nach einem günstig und einfach zu realisierenden Fliegerchen für mein 1. CNC-Projekt.
Depron sollte es sein, schnell und einfach zu realisieren und natürlich klasse fliegen sollte es auch noch. Auf diversen Seiten sah ich dann ein Video
eines solchen ... und dann auch noch ein Doppeldecker ... der musste es sein. Pläne dieses Fliegers konnte man auch direkt downloaden und somit
hatte ich nur noch die Arbeit der CAD/CAM-Datenerstellung:
1. einscannen
2. mit Corel-Draw das 'Bild' nachzeichen, einige Anpassungen einfließen lassen und Plot-Dateien (*.plt) erstellen
3. mittels BoCnc plt-Daten aufbereiten ... d.h. Radiuskorrektur des Fräßers und Fräßreihenfolge bestimmen
--> Depronplatten aufspannen und die Fräße mit den Daten füttern ... schon hatte ich meinen 1. eigenen CNC-Depron-Bausatz

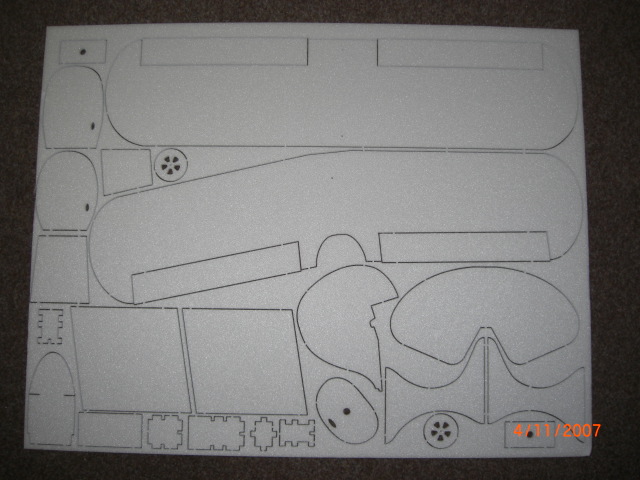

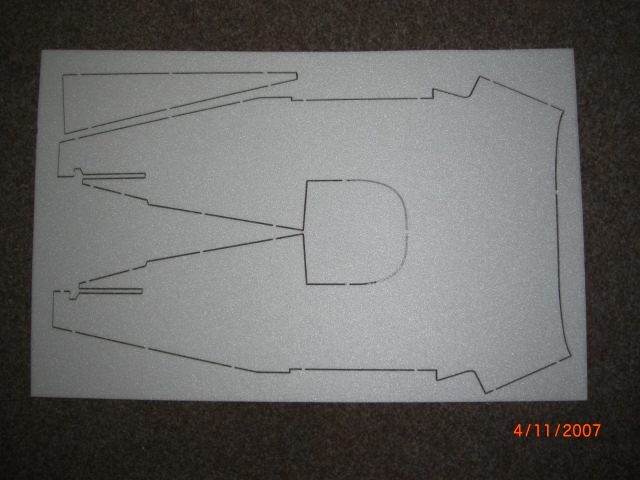

6mm-Depron 3mm Depron
Das zusammenbauen geht mittels UHU-Heißkleber recht zügig von der Hand und schon bald hatte ich das Ergebnis meiner
Mühe auf der 'Wiese'.
Da nach den ersten Flügen auf unserem Modellfluggelände mehre Kollegen auch einen solchen billigen und absolut 'genial' fliegenden 3D-Kunstflieger 'basteln'

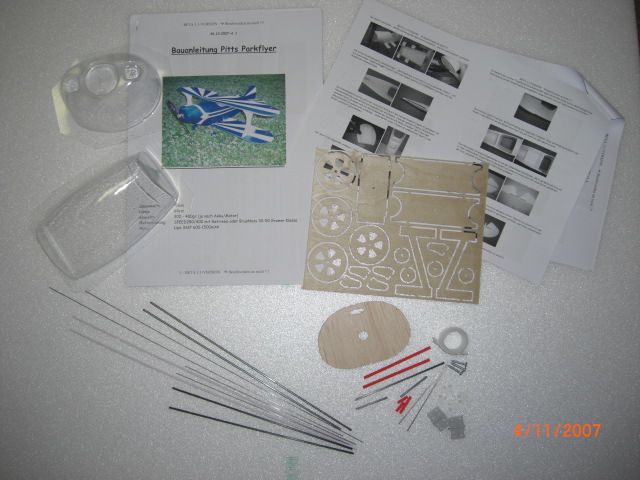

wollten, kam ich nicht drum herum nochmals mehrere CNC-Sätze zu erstellen. Diesen folgten dann sogar mehrere komplette Bausätze inklusive tiefgezogener
Kabinen- und Motorhaube. Natürlich durften die CNC-Sperrholz- und Balsateile samt Räder auch nicht fehlen !!
... und hier das End-Ergebnis .... der perfekte Depron Pitts CNC Bausatz inkl. bebilderter Bauanleitung (PDF-download) !
Fazit:
Mittlerweile gibt es ja jede Menge Depronmodelle, welche eher auf Flugverhalten und Gewicht als auf Optik ausgelegt sind.
Mit dieser Pitts hat man nun ein Modell welches bei entsprechender Farbgebung auch optisch wirklich immer wieder auf sich aufmerksam macht.
Fliegerisch stellt die Grenze des machbaren bei entsprechender Motorisierung nur der Pilot dar ! Ob nun gemütliches Runden fliegen oder das komplette
Kunstflugprogramm inklusive 10cm-Rückenflug geplant ist …. mit dieser Pitts ist eigentlich alles möglich. Selbst bei starkem und böhigem Wind,
wo oft die Styro-Kollegen (und nicht nur die !!) schon die Segel streichen, bin ich mit der Pitts noch in der Luft !!
Die bebilderte Bauanleitung (PDF-download) hat in diesem Projekt noch die meiste Zeit geraubt ... ist aber richtig gut geworden ... wurde mir bestätigt !
--> ... klasse Flieger ... viele haben sehr viel Spass damit ... und ich habe sehr viel im Bezug auf Fliegerbau mittels CNC gelernt !!
Technische Daten :
Spannweite: 70cm
Länge: 64cm
Gewicht: 300 - 400gr (je nach Akku/Motor)
Motorisierung: Speed280+Getriebe .. High-Torque 280/5 … Typhoon 6-3D … AHM 23-5 … ELE EC28P-L … o.ä.
Regler: YGE-12 … FLY-12A ... ELE-20P … o.ä. … je nach Motor und Stromaufnahme !
Servos: 4x 5 bis 9 Gramm-Typen (2x Querruder, 1x Höhenruder, 1x Seitenruder)
Empfänger: kleiner mind. 4-Kanal-Empfänger Akku:
Lipos: 3S1P 600-1500mAh
Steuerung: Quer- Seiten- und Höhenruder, Motor
Downloads :
Bauanleitung (PDF-download)
Bezugsquellen für Motor & Regler :
www.hobbycity.com --> Motor: FC28-22 Regler: Turnigy-12 Lipos: ZIPPY-Flightmax
http://www.ahm-brushless.de
http://www.high-torque.de
Ebay: 'ele-eu' Verkäufername von ELE Produkten
Depron / GFK-Stäbe:
www.epp-versand.de
