Räder für WW1-Modelle im Maßstab 1/8
'Download DXF-Datensatz' kommt noch !
Räder für WW1-Modelle im Maßstab 1/8
'Download DXF-Datensatz' kommt noch !
Beim Bau der Nieuport-17 (von Pavel-Stein-Modellbau ) vielen mir die beigefügten Räder als viel zu schwer auf ...

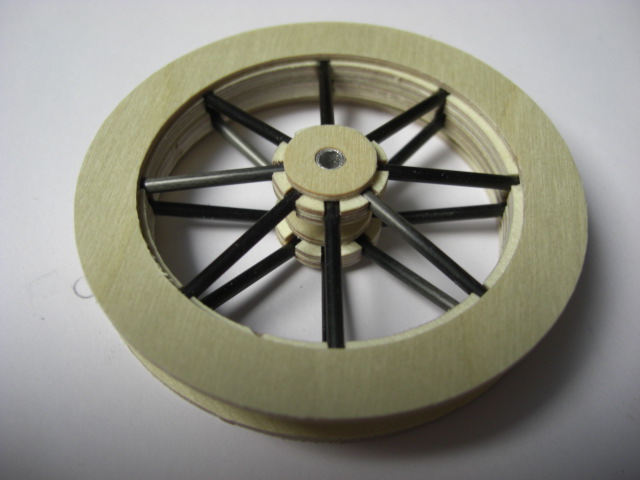

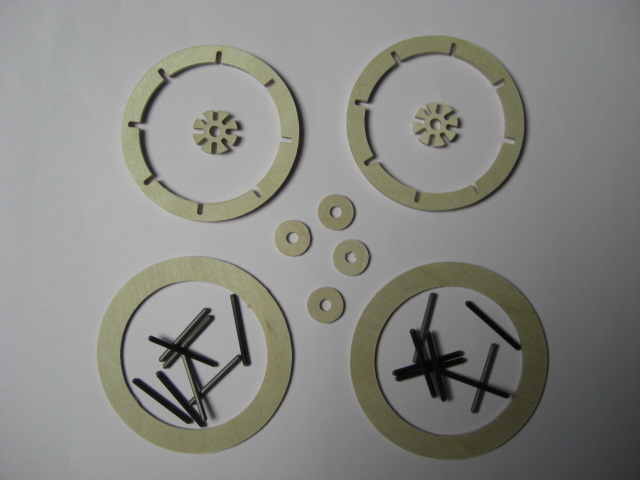

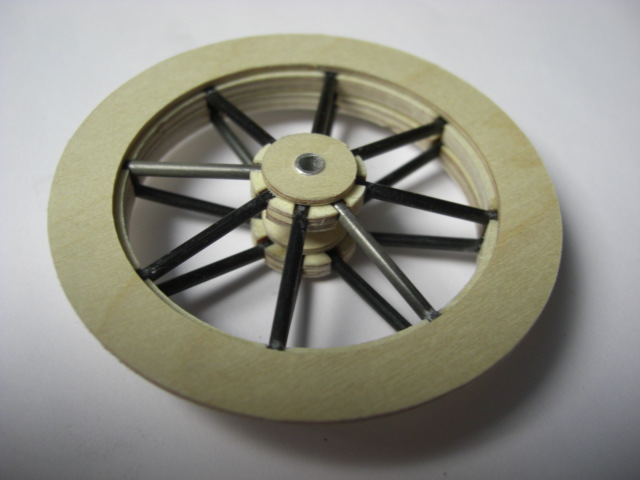

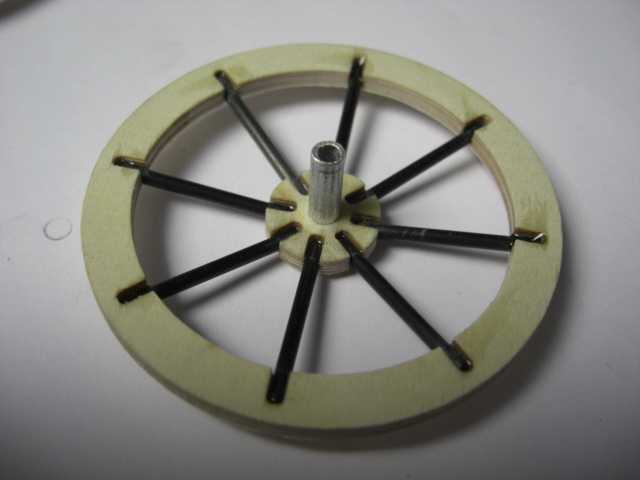

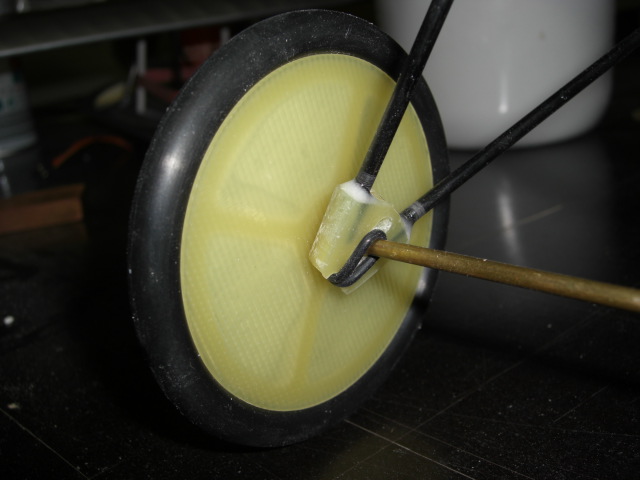

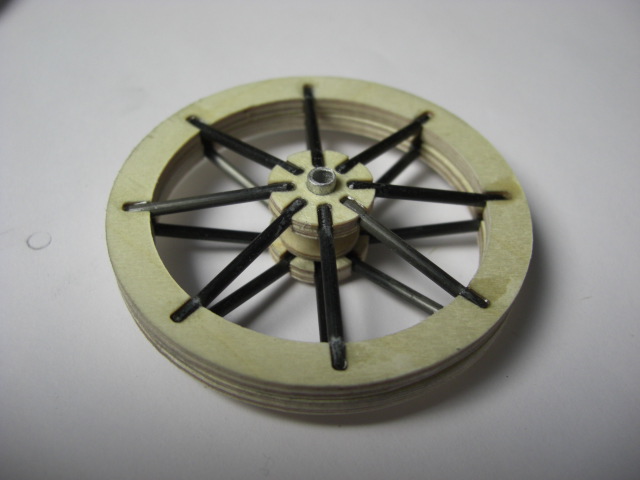

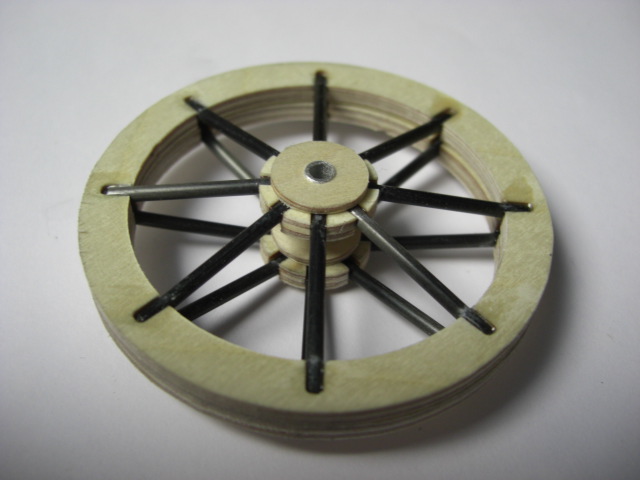

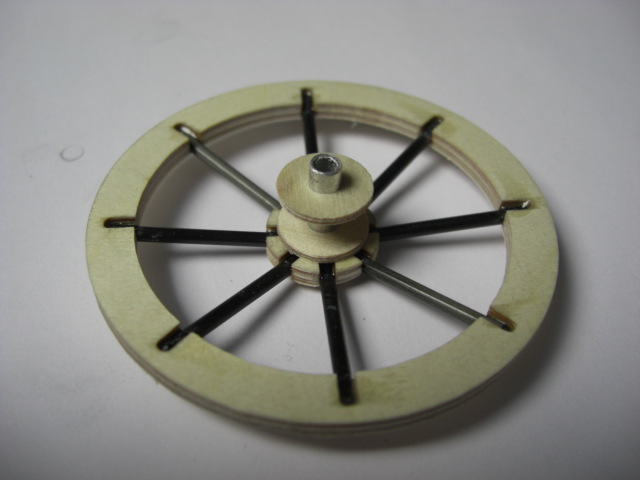

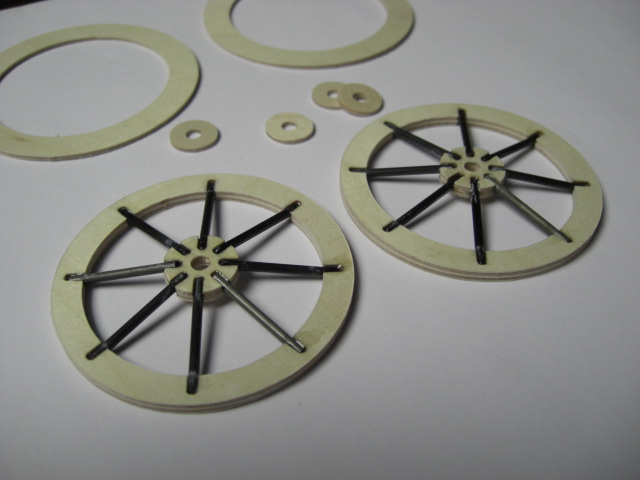

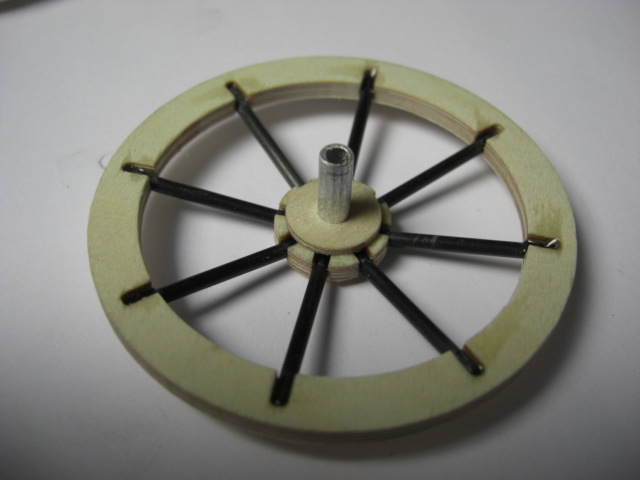

... die schweren Originalräder mit O-Ring-Mantel ! ... kurzerhand wurden leichte Räder im passenden Maßsstab konstruiert und gefertigt, deren Bau ich hier ein wenig dokumentiert habe ! Bei RC-Network wurden schon verschiedene Konstruktionen gezeigt und deren Vor- bzw. Nachteile diskutiert ... um nicht einfach nur 'nachzubauen' konstruierte ich welche mit CFK-Speichen, wodurch eine extreme Belastbarkeit, sehr schöne Optik sowie ein sehr geringes Gewicht erreicht werden konnte ! Die Felge besteht aus 3 & 1,2mm starkem Flugzeugsperrholz, die Speichen werden aus 2mm CFK-Stäbchen gefertigt ! Als Lager verwendete ich ein 4mm Aluröhrchen mit 3mm Innendurchmesser ... hier werde ich aber zukünftig welche aus Messing verwenden ! Bilder sagen mehr als Worte ... Aufbau Schritt für Schritt:

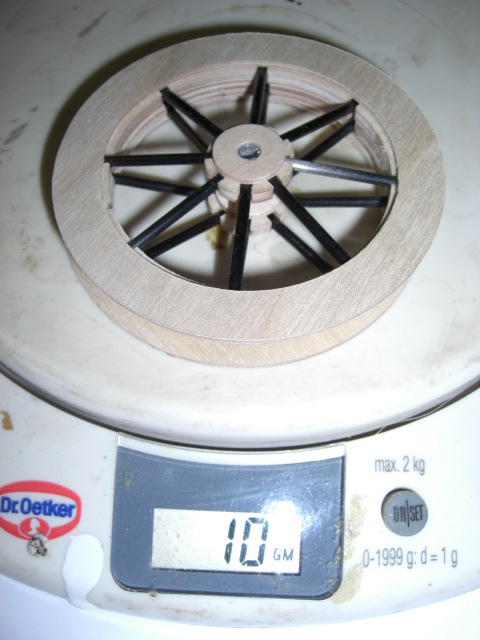

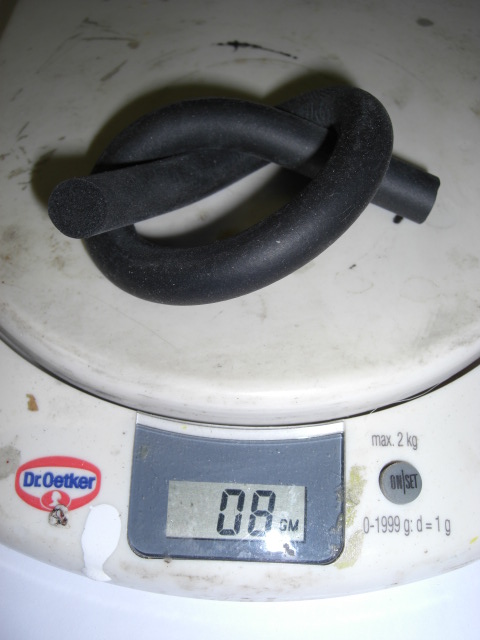

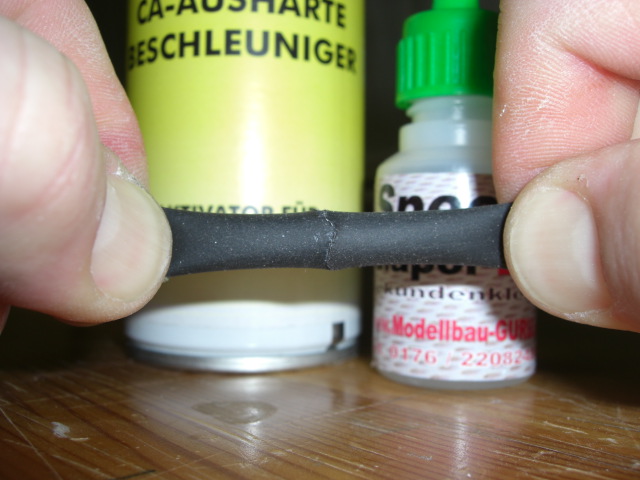

... das Gewicht wird ermittelt ... genial !! ... hier die Testklebung der 10mm Moosgummischnur mittels Elapor-Sekundenkleber !

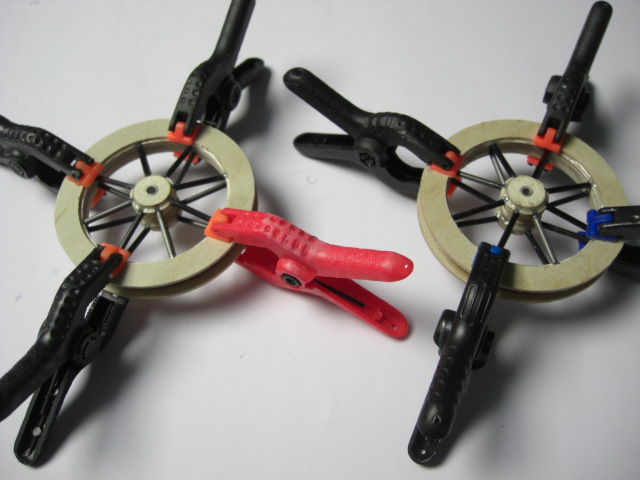

... hier wird mit Harz verklebt ! Fertig !!

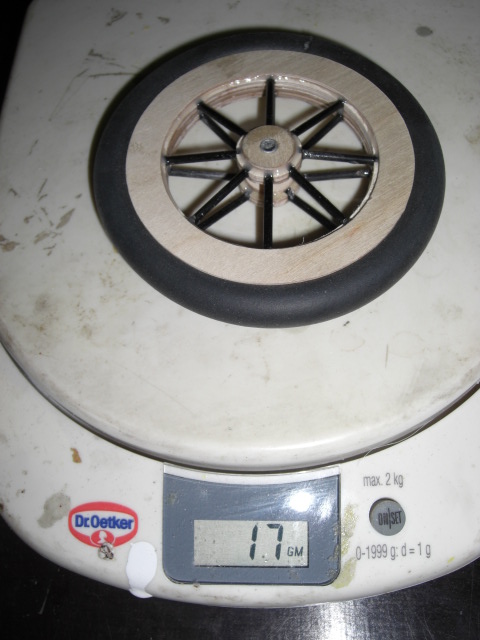

... komplett 17g/Stck ... und fast unzerstörbar !

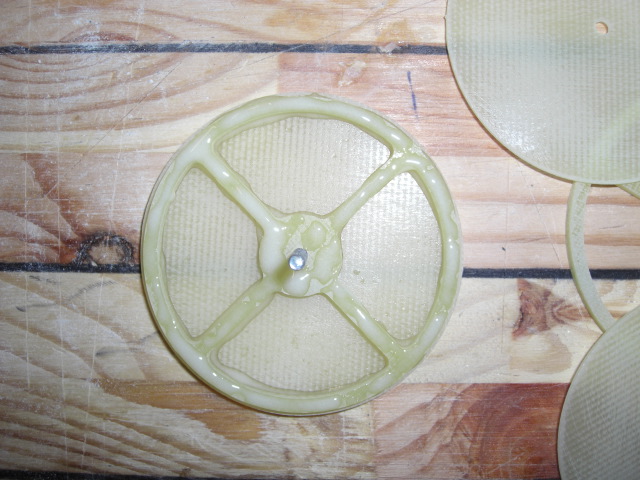

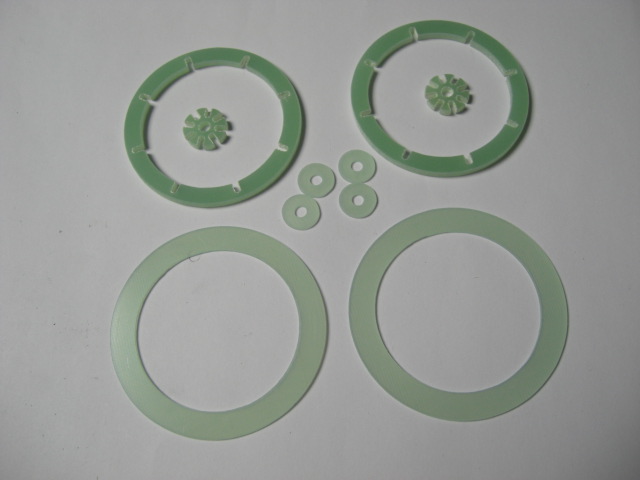

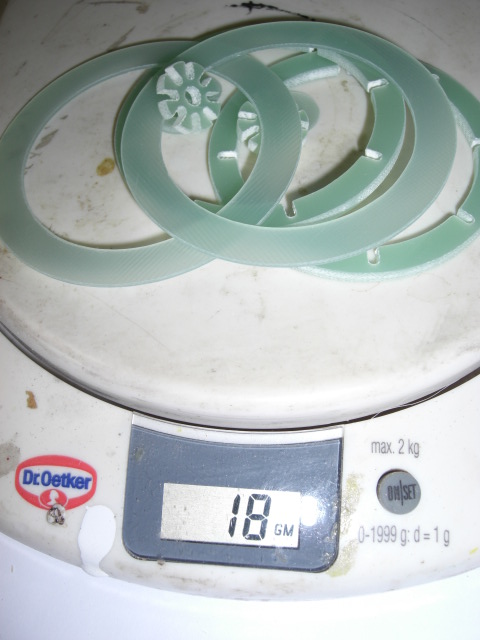

... hier noch die ersten Versuche in GFK ... leider zu schwer !
