... mal was anderes !
R C-Fallschirmspringer 'Fumps' im Eigenbau !

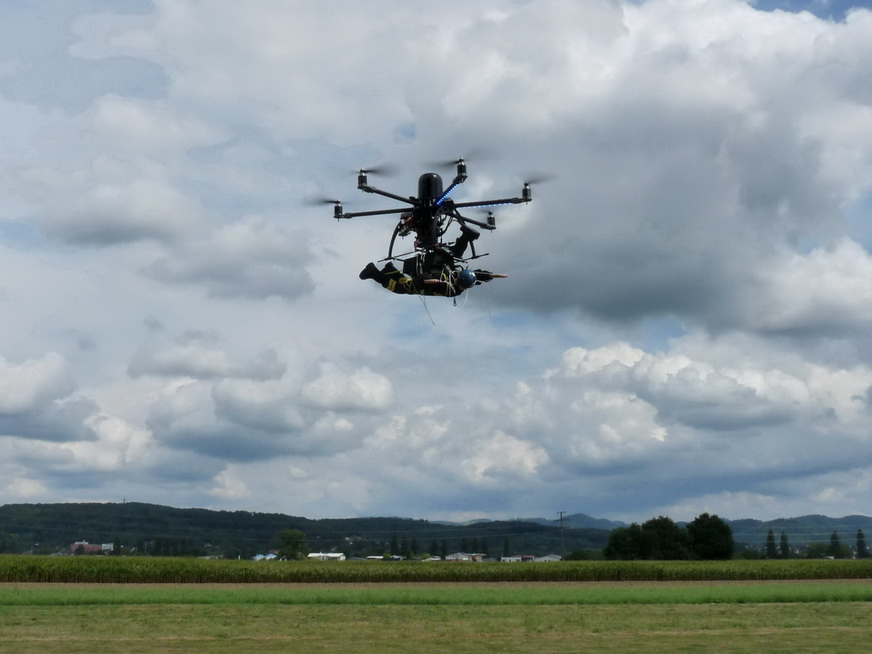

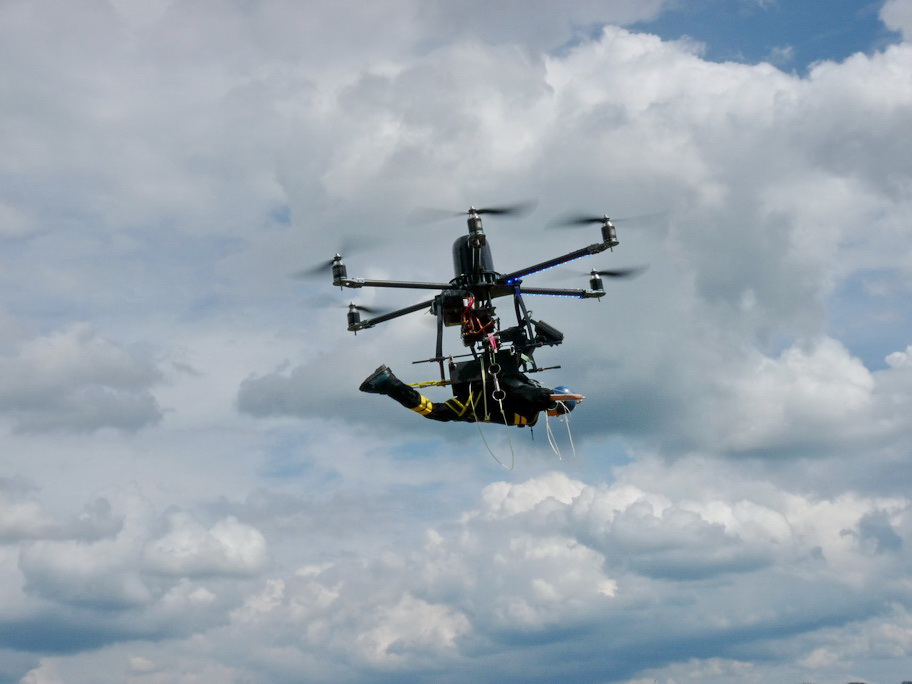

... da der Hexacopter eine 'position-hold' bzw. 'fly-home'-Funktion hat, kann ich damit 'theoretisch' auch alleine 'springen' gehen !
Und woher der Name ?
--> den hat er gleich beim Jungfernsprung laut gerufen ... beschreibt in etwa das Geräusch, welches der Springer beim 1. 'Durchfallen' von sich gab ... seinen Namen ruft er immer wieder mal !!
... wie kommt's ?
Schon vor über 30 Jahren sah ich regelmässig RC-Fallschirmspringer auf Modell-Flugtagen ... von vielen belächelt und als 'Randgruppe' abgestempelt ...
aber diese wurden trotzdem immer wieder als 'kleines' Highlight auf diesen Events präsentiert und von den Zuschauern auch als solches in Erinnerung behalten
... zumindest war dies bei mir so !
Dann bekam ich vor ein paar Jahren einen 40cm großen 'Deko-Fallschirmspringer' geschenkt ... der sieht einfach klasse aus und da war es wieder ... das 'in ferngesteuert haben will Gefühl' !
Letztendlich den 'Rest' gaben mir dann verschiedene Berichte/Anleitungen in diversen Fachzeitschriften ... einen 26ccm-Schlepper bzw. einen 'grossen' Hexakopter als Absetzer hab ich ja eh schon !
... und dann ging's los !
Etwas 'fix & fertiges' sollte es nicht sein, da ich eigentlich alles selbst frässen bzw. nähen kann ... also kurz gegoogelt und schon kommt man auf einschlägige Seiten,
wo man brauchbare Vorlagen für die Puppe bzw. den Schirm/Springerkombi/Packsack findet !
Baupläne für Puppe:
Puppe 'Bruno' und alles weitere zum Thema ... von Uwe Türk ... super Seite !!
Puppe 'Obifx' + Schirm ... von U.Straub/E.Rogg ... recht simple Puppe, aber der Schirm ist für Selbernäher zu empfehlen !
... für nicht Selbernäher/Selberbauer zu empfehlen: Christine Schuler ... Schirme, wie Sie die Profis fliegen ! professionell genähtes ... Schirme / Kombis / Packsäcke / Stiefel ... alles vom Feinsten !!
... oder: Springer 'Bazi' / 'Felix' von der Flugwerft Edelweis ... bieten auch Komplettset's / Schirme / Zubehör / etc. an ! --> Baubericht 'Bazi'
... weiter technische Info's / Anleitungen / Interessantes zum Thema: mfc-ettringen.de/rc-fallschirmspringen.html ... einfach mal durchschmökern !
Die Puppe
... als Grundlage meiner Puppe diente Uwe Türk's 'Bruno' ... diese wurde mir mehrfach als sehr gut funktionierende Springerpuppe
zum Selberbauen empfohlen ... lediglich die fehlenden/starren Kniegelenke und die Beinbefestigung könnte man noch Optimieren ... ähnlich wie das auch beim 'Bazi' relisiert wurde !
Da man die 'Bruno'-Originaldateien im DXF-Format herunterladen kann konnte ich mir diesen auf die schnelle testweise frässen, zusammenstecken
und die angesprochen Problemstellen am 'realen' Bruno betrachten !

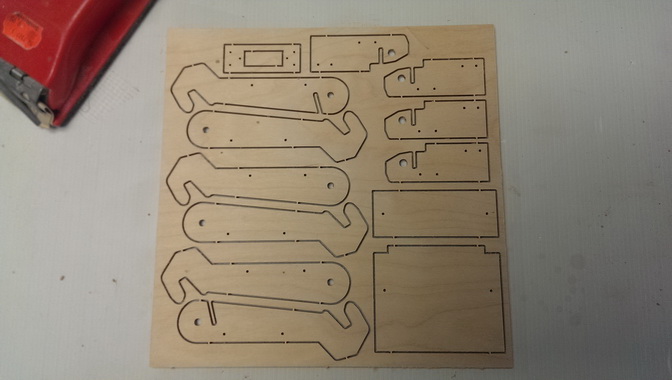

1. Testfrässung ... Bruno' im Original !
... folgendes wurde dann an den 'Bruno'-Dateien geändert:
- als Kniegelenke werden 'Gummipuffer' verwendet
- die Beine werden einzeln mittels einer Achse am Rumpf befestigt
- am Oberkörper verschiedene Anpassungen zur Beinbefestigung/Armlagerung/Anlageneinbau
- die 'Bruno'-Händehaken wurden durch eine handähnliche Form ersetzt
- die Schultern werden durch GFK-Teile verstärkt
... also alles neu gezeichnet und gefrässt ...

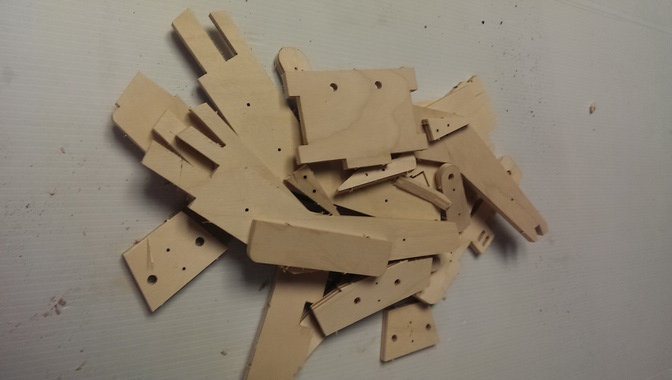

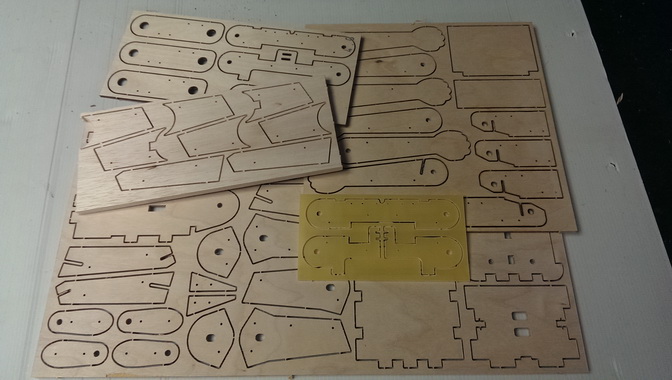

... der Frästeilesatz komplett

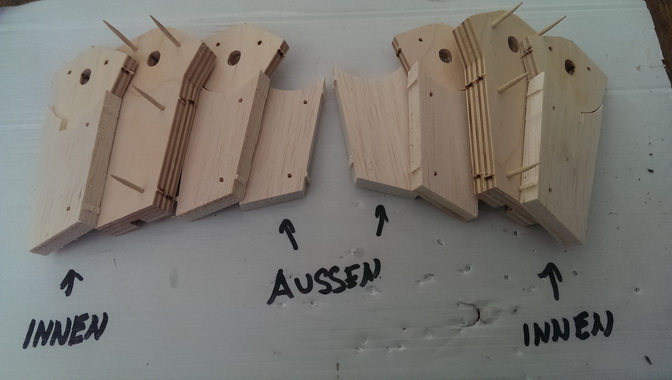

!! wichtig !! ... vor dem Zusammenkleben unbedingt darauf achten, dass man nicht zwei linke oder rechte Arme/Beine baut ...

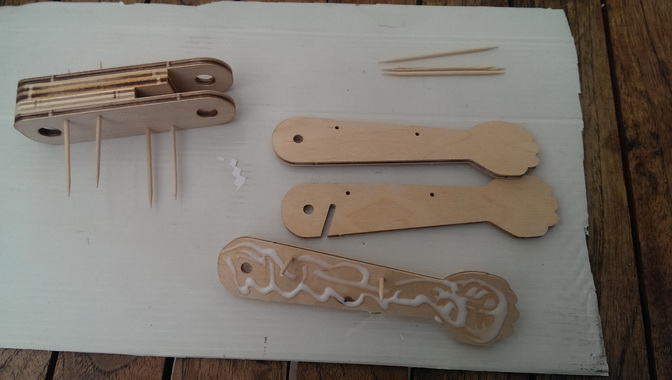

... zum exakten Zusammenkleben sind 2mm Bohrungen für 'Zahnstocher' vorhanden
... die Zahnstocker werden mit Sek.-Kleber fixiert

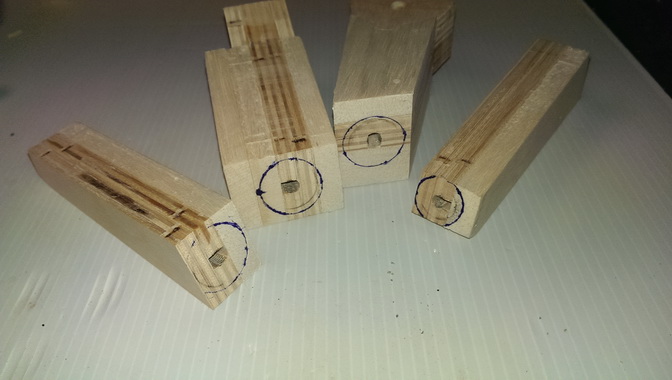

... die Oberschenkel entstehen

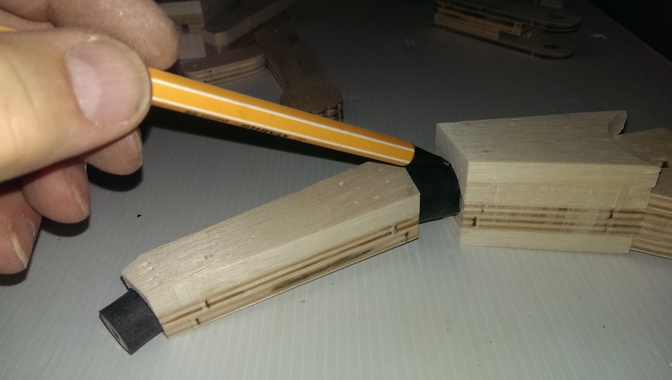

... die position der Gummigelenke werden angezeichnet ... nun kann rundgeschliffen werden !
... mit dem Oberkörper gehts weiter !

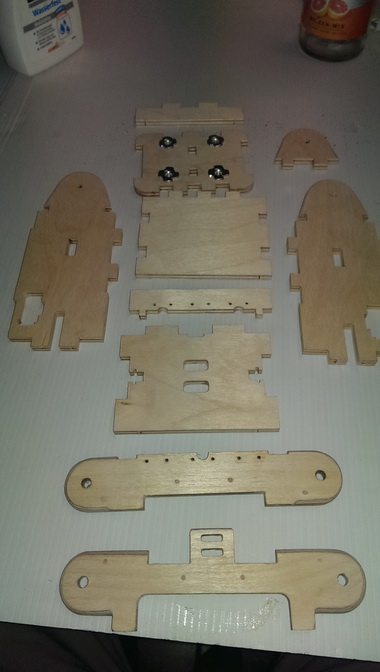

... die Einzelteile mal testweise zusammengesteckt ... hat nen ordentlichen Kessel !
... die vordere Schulterplatte wird mit der GFK-Verstärkung verklebt und mit den Trageösen in die Deckplatte eingepasst/eingeklebt !

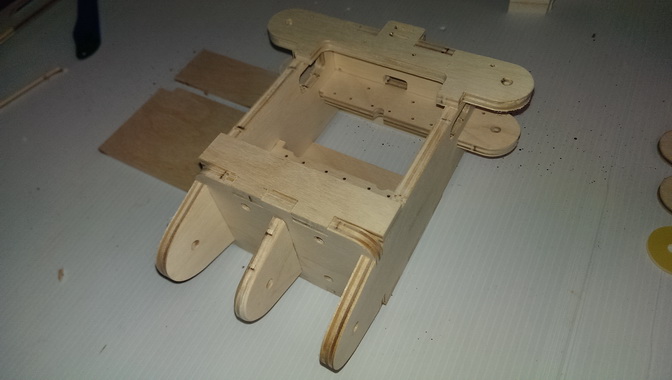

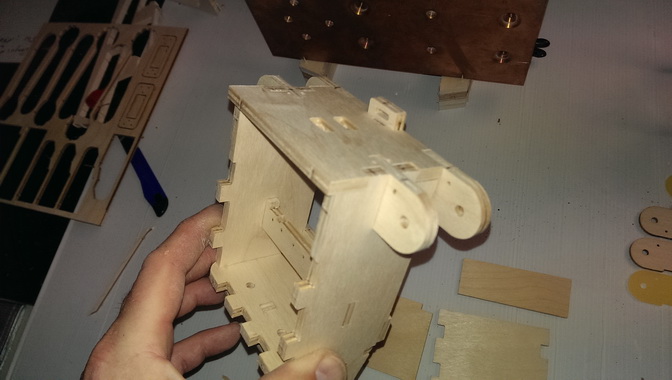

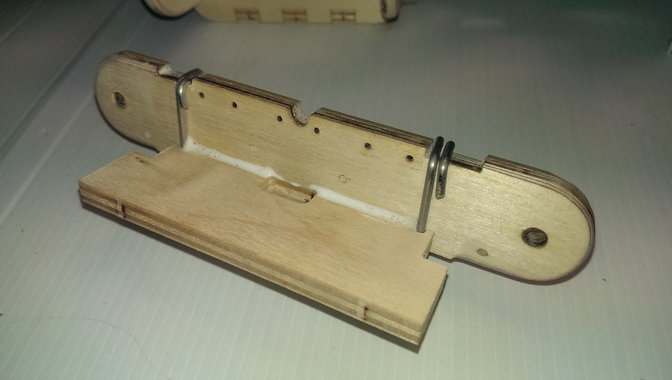

... nun wird der Rumpf soweit wie abgebildet zusammen mit der Deckplatte verklebt

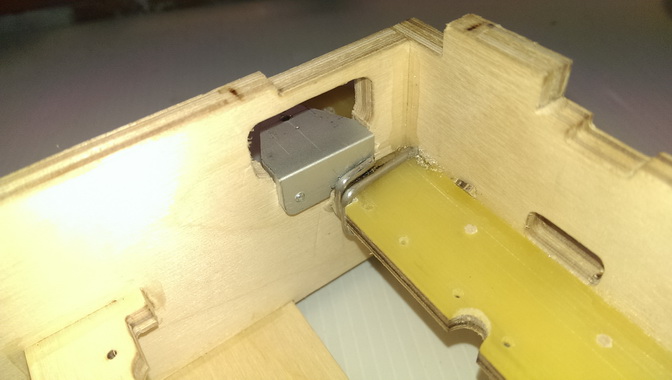

... die Anlenkwinkel für die Gelenkarme wwerden eingepasst

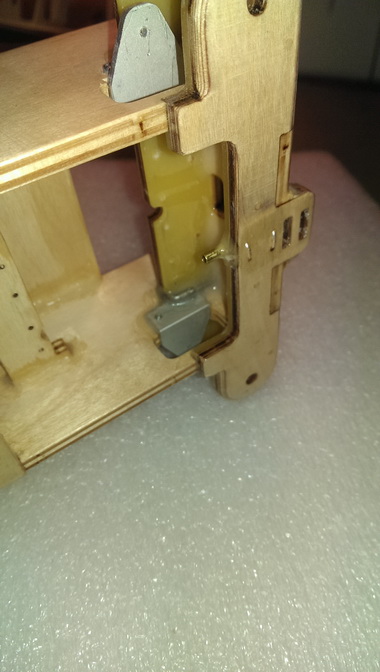

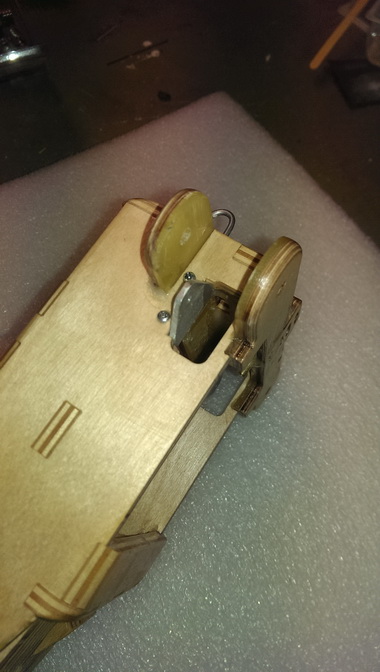

... die hintere Schulterplatte mit der 'Auslössung' wird angepasst, mit einem Draht fixiert und verklebt

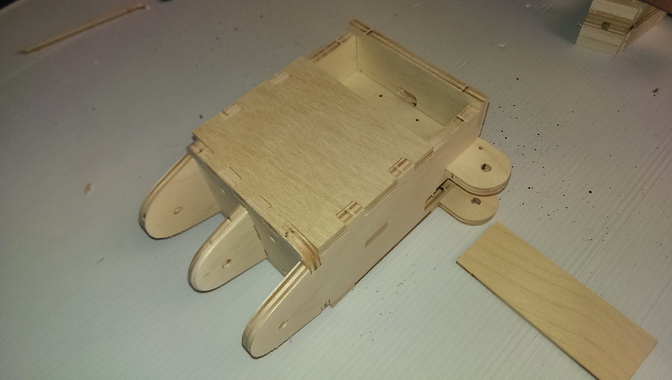

... so sieht's 'obenrum' dann fertig aus

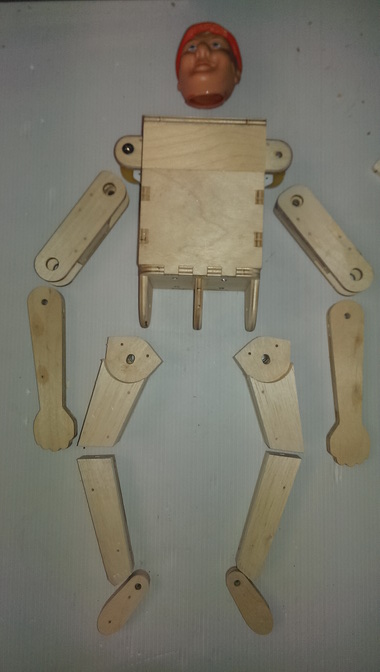

... nun hat man die Teile soweit 'grob' fertig/zusammen
... nach dem Zusammenbau / Lackieren hier der 'bewegte' Beinbereich

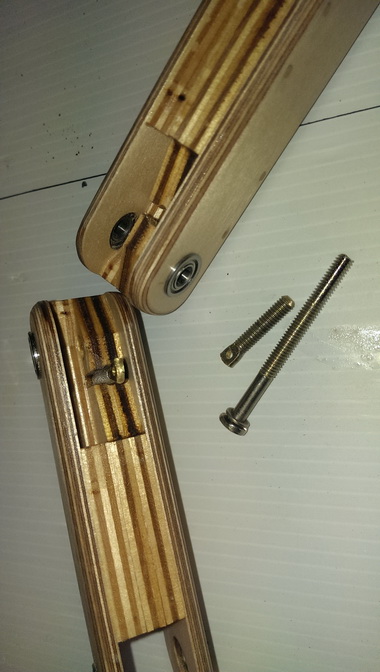

... als Hüftgelenk dient ein Lager aus Messingrohr & 4'er Stahldraht
... und der Anlenkbolzen entsteht aus einer M4'er Schraube
... zum eigentlichen RC-Einbau brauch man nicht viel erklären, das ist super in der 'Türk'-Bauanleitung beschrieben.

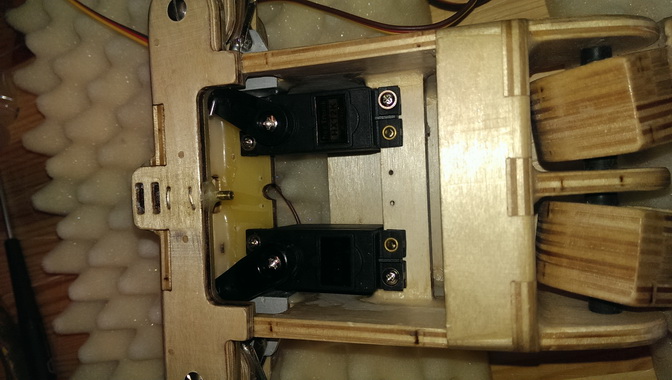

... wichtig ist die Verwendung von zwei mind. 10Kg-Standartservos für die Armbewegung, einen Ortungspiepser und
eine 'stromfähige' Empfängerversorgung, als Auslößeservo ist ein HS85 o.ä. ausreichend !

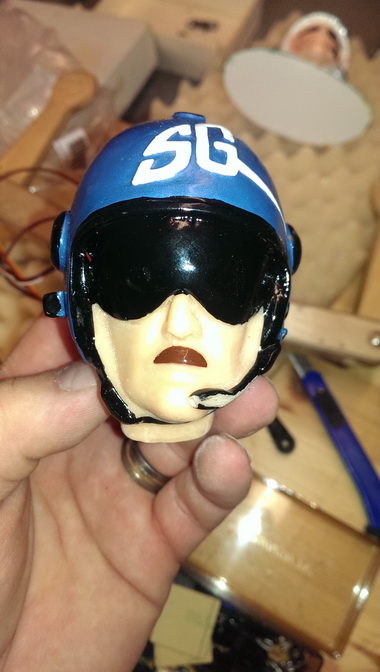

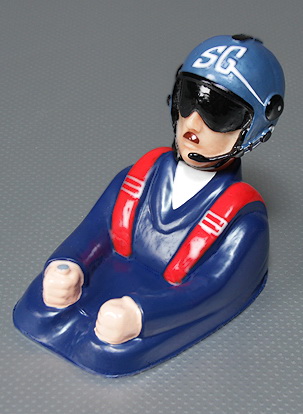

... das Headset-Mikrofon wurde wegretuschiert und
der fertige Kopf auf ein zugespitztes Rundholz geklebt !
... der Schnauzer muss noch weg !
Der Schirm
... wer sich den Schirm selber nähen will, dem steht eigentlich nichts im Wege ...
Fallschirmseide und geeignete Drachenleinen gibts online sehr günstig zu erwerben.
Der Hier gezeigte Schirm entsteht nch dem DMFV-Plan von U.Straub/E.Rogg !

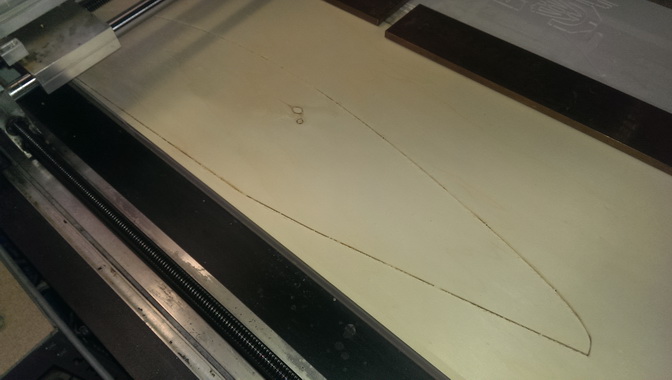

... die Sperrholzschablonen entstehen

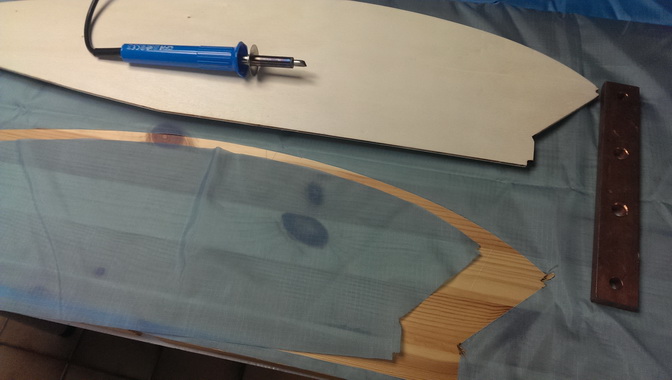

... die Rippen werden mittels Schablone und heißem Lötkolben o.ä. ausgeschmolzen !

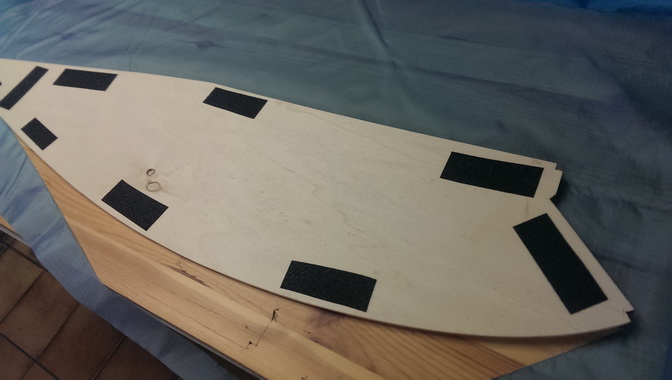

... die aufgeklebten Schleifpapierstreifen verhindern ein verrutschen

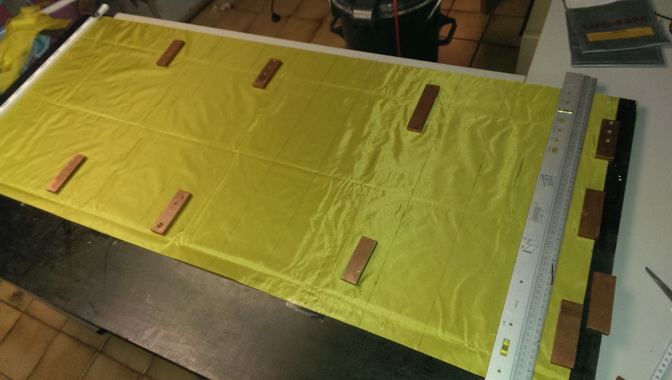

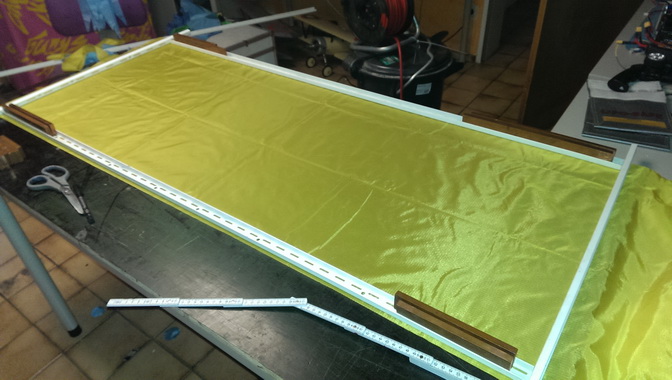

... die Flächenober- bzw. Unterseite werden nach Plan zugeschnitten

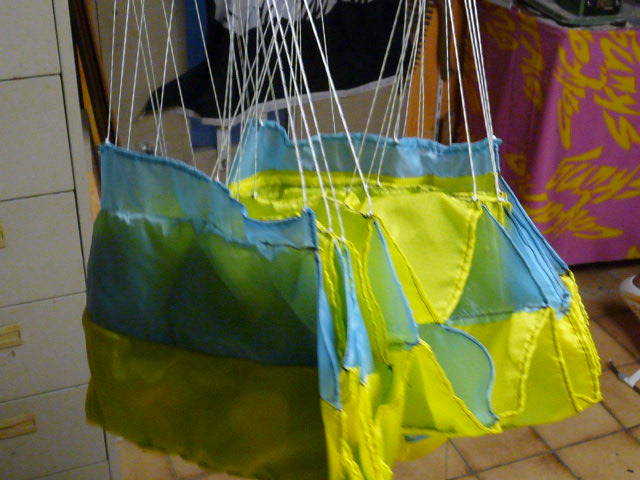

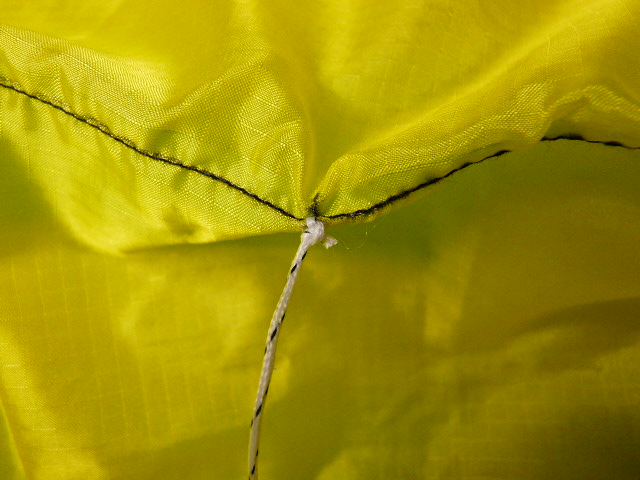

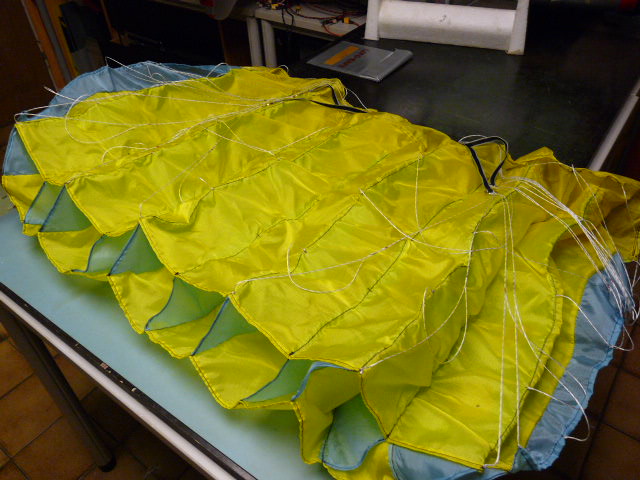

... das Nähen geht dann eigentlich fix, aber das 'Einleinen' ist etwas langwierig !

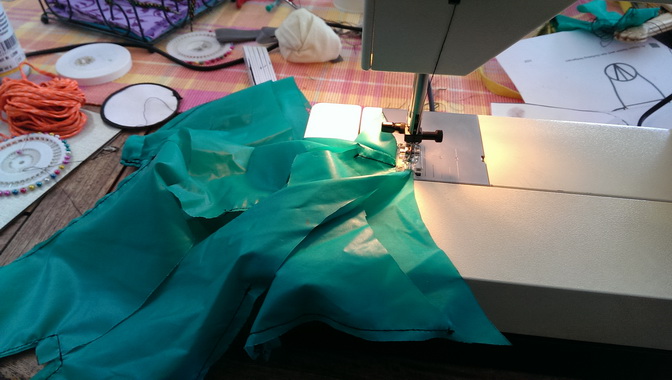

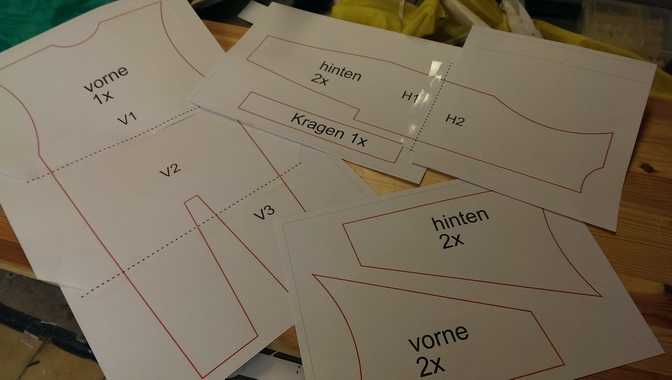

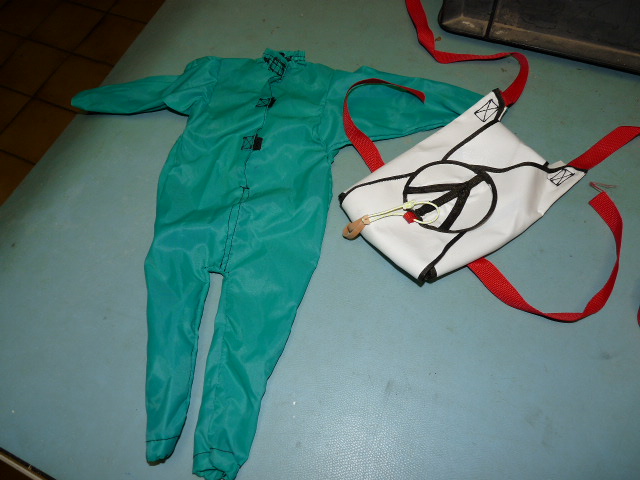

... Kombi und Gurtzzeug entsteht ... natürlich nach Musterschablone !

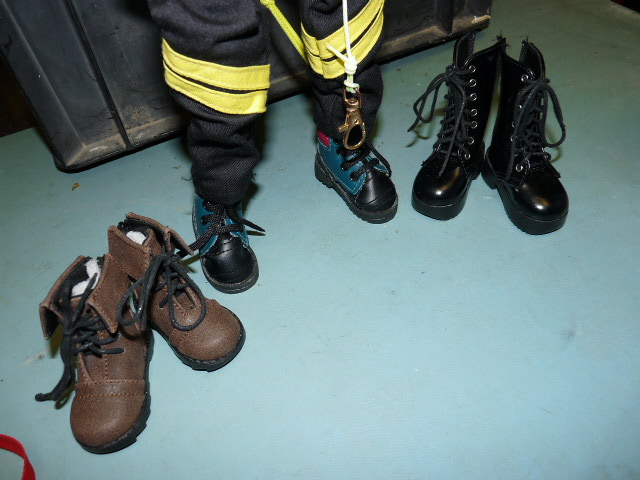

... die Schuhe kommen aus dem Pupenbereich ... Maßstab 1:4
... die Quahl der Wahl ...
... ob die unserem Kater passen ?
... da mittlerweile die parallel bei Christine Schuler bestellte 'Ausrüstung' angekommen ist, wurde die Puppe mit dieser eingekleidet !

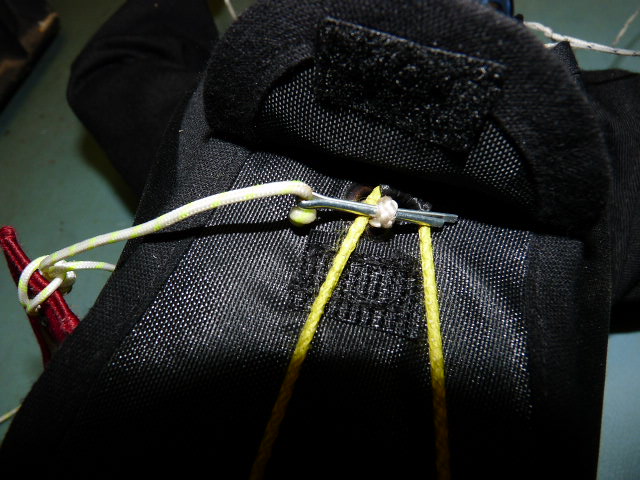

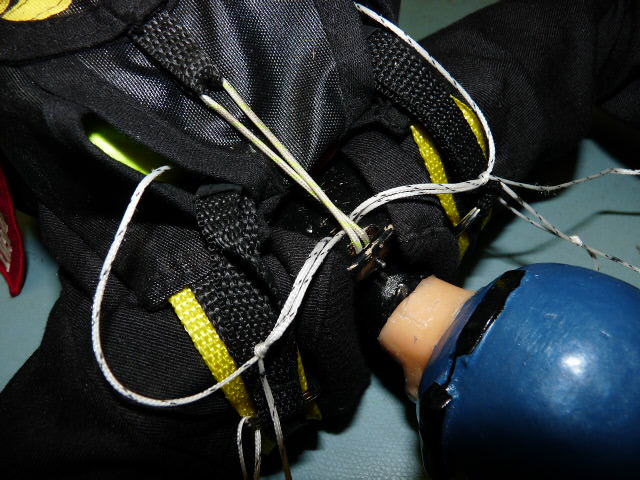

... Schirm ist gepackt und Sprungbereit !
Die Auslösevorrichtung
... diese sollte möglichst universell an verschiedenen Modellen verwendbar und
vom Springersender zu Bedienen sein !

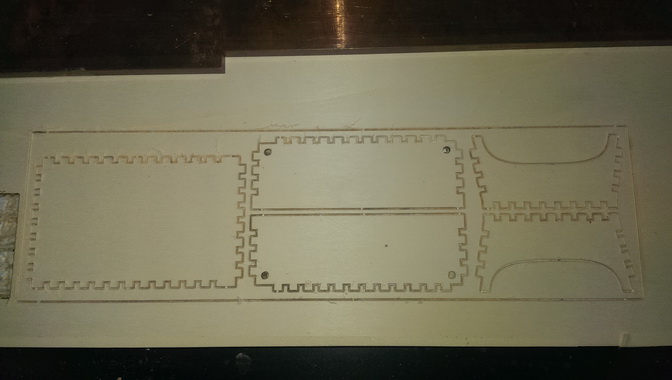

Material: 3mm-Holzkästchen / 1xServo / 1xGummi / 20cm-Schnur / 20cm 2mm-Federstahldraht / 40cm 6mm-Buchenrundholz/Epoxikleber
... aber Bilder sagen mehr als Worte ...

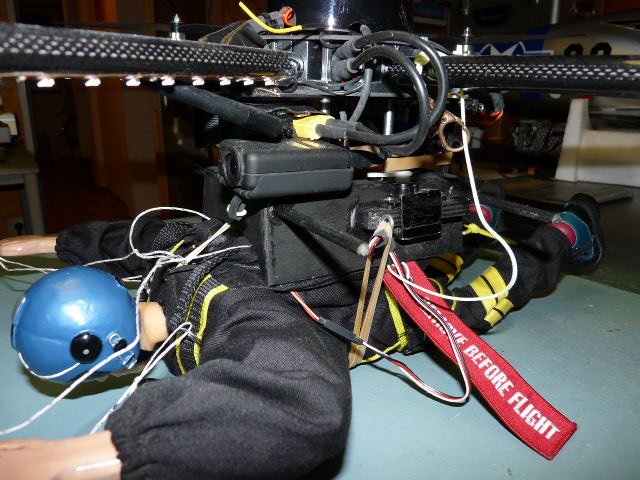

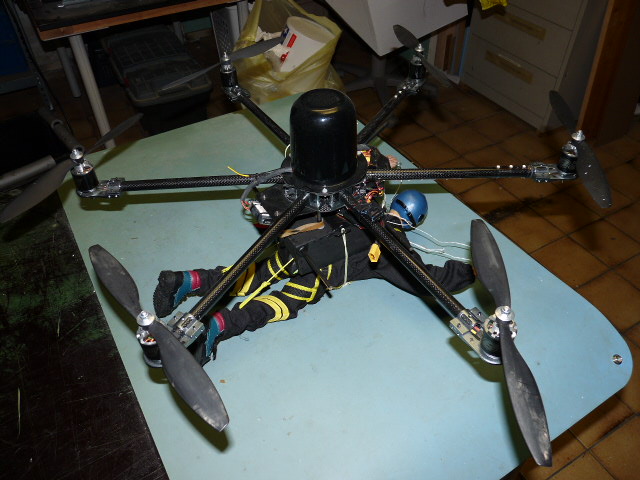

... auf dem linken Bild ist die Servoverbindung zum Springer erkennbar, welche sich nach dem Abwurf 'aussteckt'

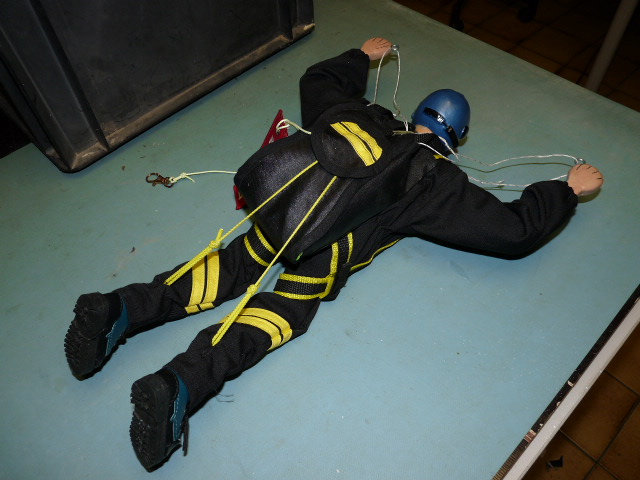

... gestartet wird aus der Kiste heraus oder bei ebenem Untergrund auf dem Bauch 'stehend' ... !
Materiallinks
Kugellager: http://www.kugellager-express.de/Kugellager/Miniatur-Kugellager ... es werden 8 Stück benötigt ... mit 4'er Innendurchmesser ... ZZ ausreichend
Gummipuffer: http://www.rc-force.de/Silent-Block-Silentbloecke-Gummipuffer 2x 15x10 M4 / 2x 20x15 M5
Pilotenkopf: http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=55594
Servos: http://www.hobbyking.com/hobbyking/store/__2__HXT_10kg_Servo_metal_gear_55g_10kg_16sec.html
Aufwand: ... der Bau der Puppe sollte von jedem Modellbauer realisierbar sein, jedoch sollte man eine 'Fräßquelle' zur Verfügung haben ... dann an einem Wochenende fertig !
Materialkosten Selberbauer:
Puppe ohne RC jedoch mit Kugellager und Gummipuffer ca. 30€ - 35€ ... Schirm mit leinen und Ösen ca. 40€ (günstige Fallschirmseiden-Quelle vorrausgesetzt),
Kombi / Gurtzeug / Packsack - kann man eigentlich aus einer alten Sporttasche/Regenjacke herstellen, Schuhe ca. 7€, Piloten-Kopf ca 3€
wenn man's fertig z.B. bei Christine Schuler bestellt/kauft:
Puppe als Bausatz (Bazi) ca. 200€
Springerkombica. 28€
Packsack ca. 35€
Gurtzeug ca. 13€
Fallschirm ca. 230€ ... freier Farbwunsch !
Schuhe 15€
Steuern: genial einfach ... jeder darf mal ... auch die Kleinen !

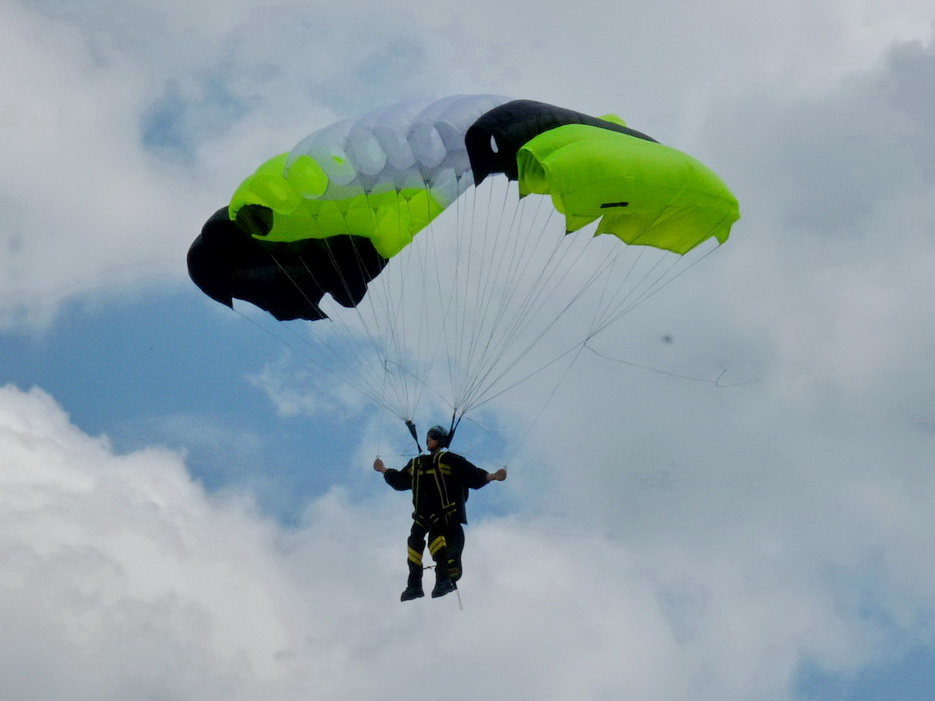

Optik: ... vom Original nicht zu unterscheiden ... schaut selber !
Fazit: ... echt mal was anderes ... absolut genial ... werd mir sicherlich noch nen 2. Bauen !!
