Was ist Aircombat ?
... ganz kurz erklärt: dd ddk
.... weniger kurz erklärt:
Eine Ansammlung 'unheilbar Verrückter', welche versuchen sich gegenseitig innerhalb 420 Sekunden (7Min) das zu Beginn 12 Meter lange
Band vom Heck des Fliegers abzutrennen ... natürlich wird auch des öfteren das Band mitsamt dem Heck des gegnerischen Fliegers abgetrennt !!

.. ganz lang erklärt:
! siehe hier !

... und was ist dann EPA-Aircombat ? ölö
--> eigentlich das gleiche wie 1:12-WW2-Aircombat ... nur etwas Nerven- und Materialschonender !
Diese Klasse wird in Deutschland seit ca. 2012 aktiv geflogen ... Wettbewerbe werden meistens bei den 'normalen' 1:12-AC-Wettbewerben ausgetragen oder dort auch
nur zum Spass wärend der Mittagspause ... es ist eigentlich die 'kleinere' Einsteigerklasse im Aircombat worin auch das Ziel dieser Klasse liegt ... sehr günstige 'Gummi'-Modelle,
schnell gebaut, schnell repariert, einfacher zu beherrschen, viel weniger Gefahrenpotential ... aber eigentlich soviel Spass wie beim 1:12 Aircombat ... perfekt um die
Jugend, Skeptiker oder die ewig Vorsichtigen zur 'Aircombat-Königsklasse' heranzuführen !


Die 'wichtigsten' EPP-Aircombat-Modell-Regeln:
1. Modell muss muß zu Zeiten des 2.Weltkrieges geflogen sein
2. Spannweite zwischen 80-85cm ... alle anderen Maße dürfen +/- 2cm vom entsprechenden Maßstab abweichen
3. Maximalgewicht von 540gr. darf nicht überschritten werden
4. Baumaterial EPP (o.ä.)
5. keine Oberflächenbeschichtung erlaubt ... Modelle sollen alle elastisch bleiben und bei Kollission entsprechend wenig Schaden anrichten !
6. Akku maximal 15Wh --> 3s1350mAh ...
7. Antriebsauslegung entsprechend so, daß man 7 Minuten mit 100% Leistung fliegen kann !

- EPA-Aircombat-Thread im RC-Network: Regeln & Infos
- günstiger polnischer Hersteller vieler EPA-Modelle: http://www.napolskimniebie.pl/index.php/sklep/esa-epa-warbirds-ww2 ... reinschauen lohnt sich !

Auf drängen mehrerer Vereinskollegen habe ich mich dazu 'breitschlagen' lassen ein solches EPP-Modell zu konstruieren
und als 'Vereins-Serie' aus EPP zu schneiden ... zeitlich sollte es als Wochenendprojekt machbar sein und durch das Vereinsinteresse an einem solchen
Modell sollte sich doch die Vorabinvestition des Materials tragen.
Auch der 'aerodynamische' Entwicklungsaufwand für eine solche fliegende 'Gummiwurst' sollte sich auf zwei/drei Stunden begrenzen lassen

Also gleich mal einen 'großen' EPP-Block beim  EPP-Versand geordert und ein passendes Model gesucht ... Fairy-Battles habe ich schon mehrfach für's
echte 1:12 Aircombat gebaut ... ist als EPP-Bausatz nirgends zu bekommen ... warum dann nicht auch in kleiner und aus Gummi !

.. das Vorbild: s ... Fairy Battle

Um möglichst viele Modelle aus einen 1200x900x150mm EPP-Block zu bekommen wurde auf eine 'komplexe' Rumpfkonstruktion
verzichtet ... einfache Plattentechnik, aber innerhalb der 2cm-Regel sollte reichen ... nicht schön, aber einfach !

meine Konstruktion:
Der Rumpf wird als Block geschnitten und die einzelnen 'Rumpfscheiben' von diesem dann abgetrennt ... ab Flächenhinterkante bekommt der
Rumpf dann noch einen konische Verjüngung um ca. 15mm zum Ende hin ... die Kanten werden 'rundgefrässt' !
Die Querruder der Tragflächen werden als 'Elastic-Flap' ausgeführt, wodurch man sich die unangenehme Arbeit der Querruderbefestigung spart !
Da Leitwerke aus EPP nur bedingt brauchbar sind entstanden diese zu Beginn komplett aus 6mm Depron ... aktuell kommen jedoch nur noch
3mm-Stegplatten zum Einsatz, welche doch noch um einiges robuster sind !!
Als Tragflächenprofil hab ich mir aufgrund der geringen RE-Zahl mal was unkonventionelles ausgesucht ... das DF102 (David Fraser) ... noch etwas 'modifiziert' ... mal schauen ob's
funktioniert ... wobei das Profil ansich relativ unkritisch sein sollte, und man vermutlich auch 'irgendwas' nehmen kann !

 .... also los gehts !

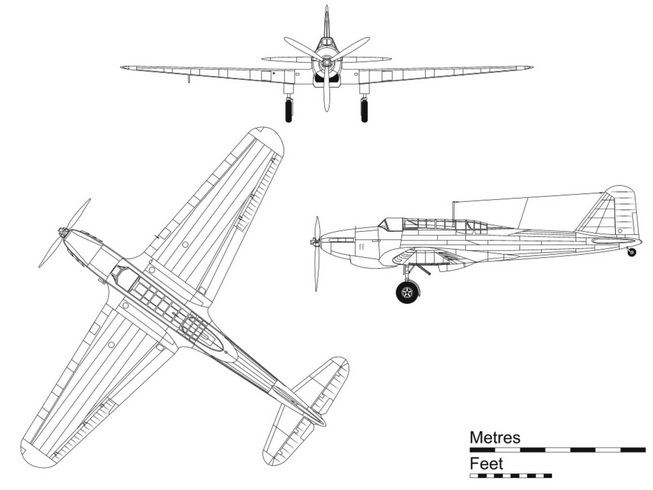

... passende 3-Seitenansicht gesucht ... und im CAD konstruiert !

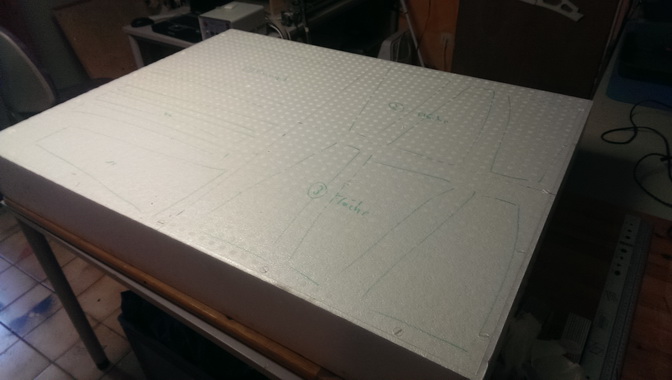

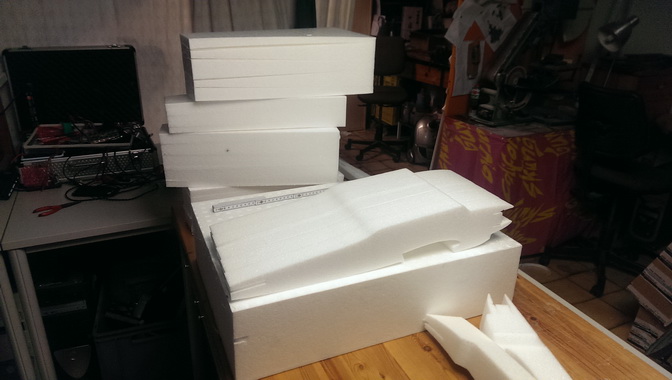

... dann wird der 150'er EPP-Block aufgeteilt !


... ohne CNC-Styroschneide geht gar nix mehr !
 ... meine CNC-Styroschneide inklusive Steuerung  ... Eigenbau CNC-Styroschneidemaschine !

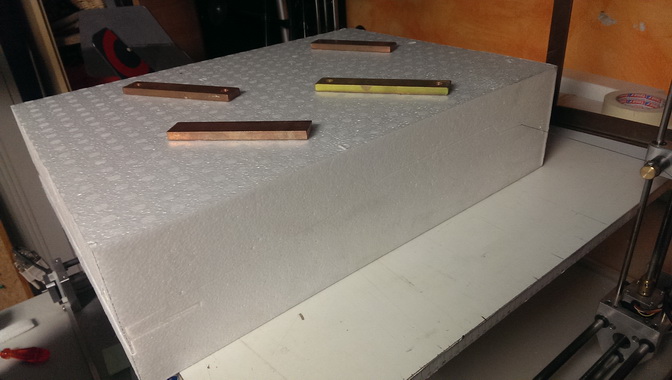

... mit dem Rumpf gehts los ...

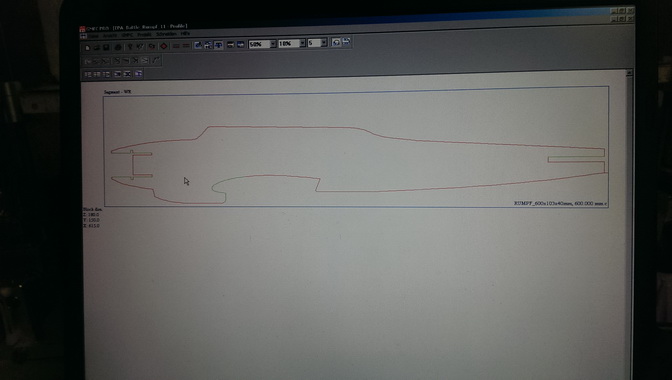

   ... der Rumpf im CNC-Schneideprogramm !

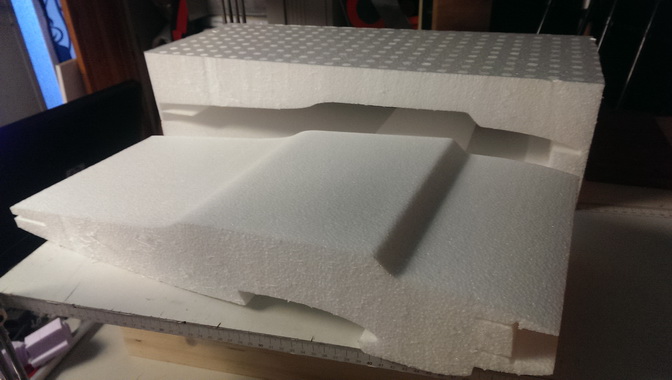

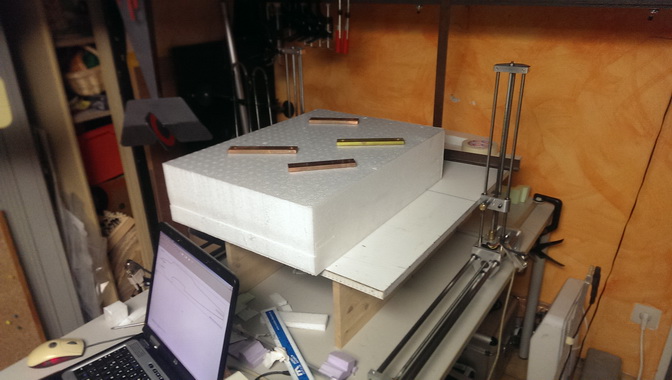

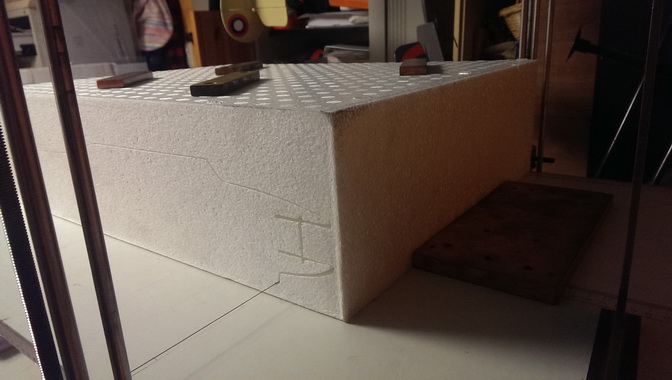

... und dann wird geschnitten ...

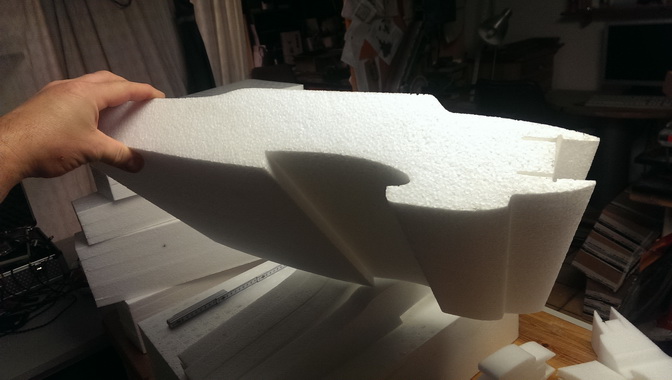

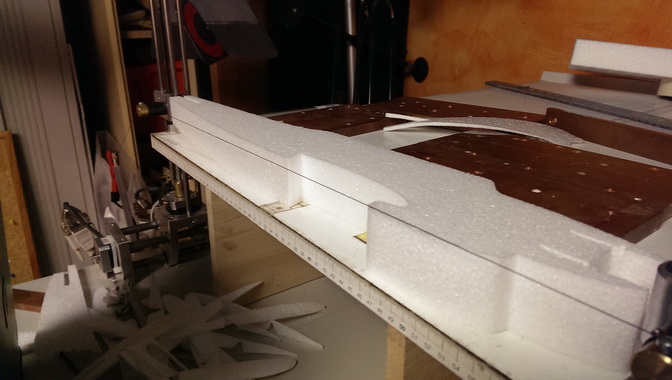

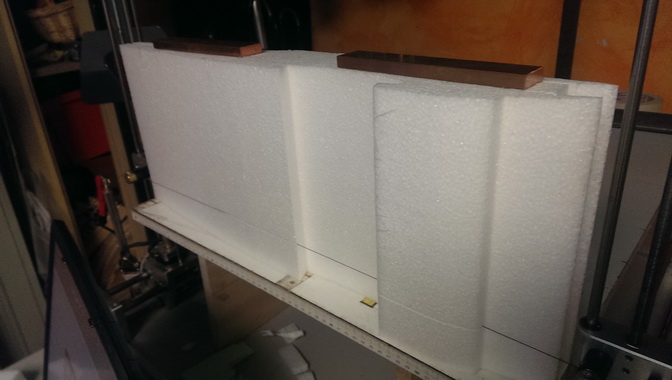

... puhhh ... sieht gut aus ...

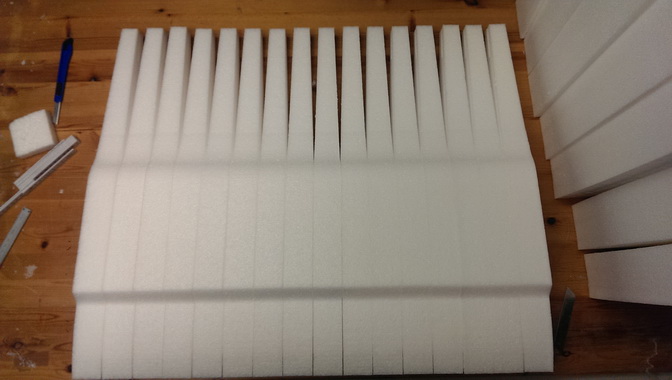

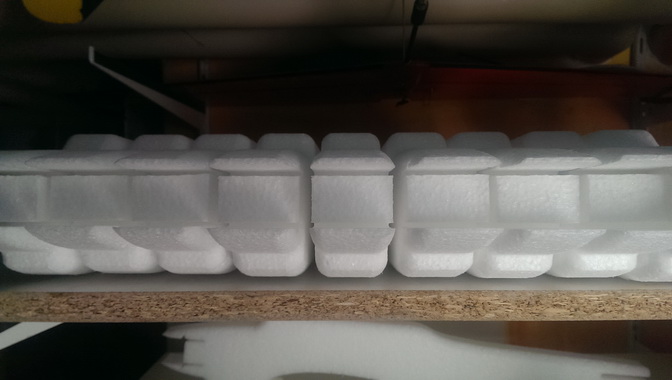

 ... dann werden Scheibchen geschnitten  ...

 ... das 'Grobe' ist geschafft !

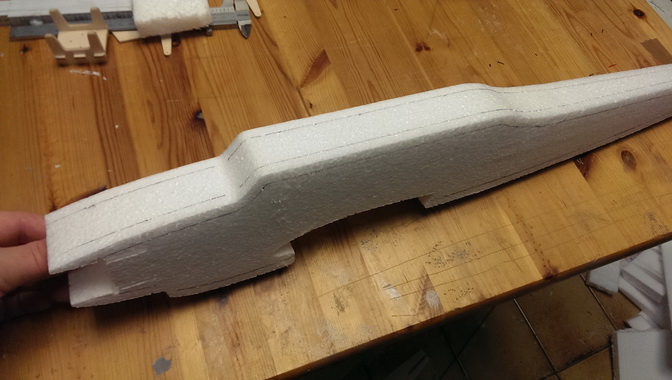

... nun bekommt der Rumpf nach hinten noch ne 'Verjüngung' ...


... und die Konturen werden 'rafiniert' verrundet ...

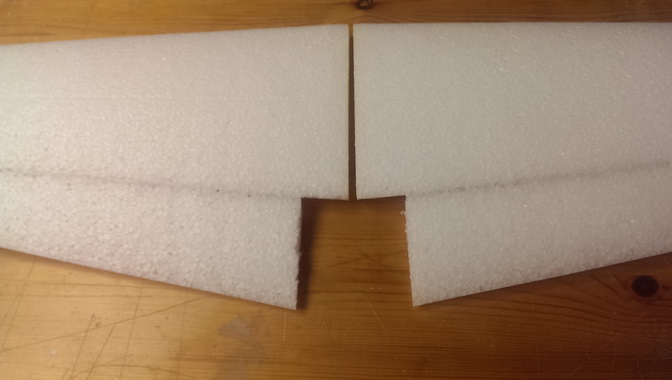

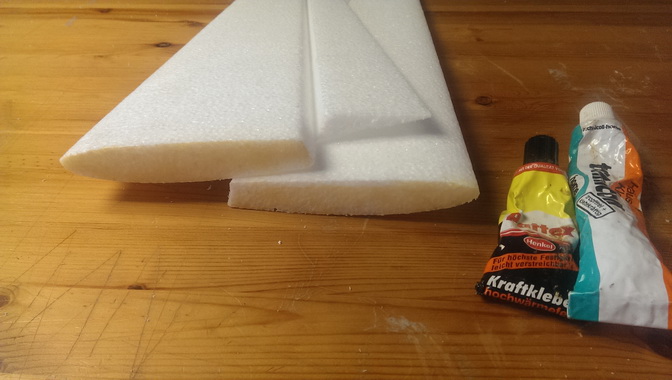

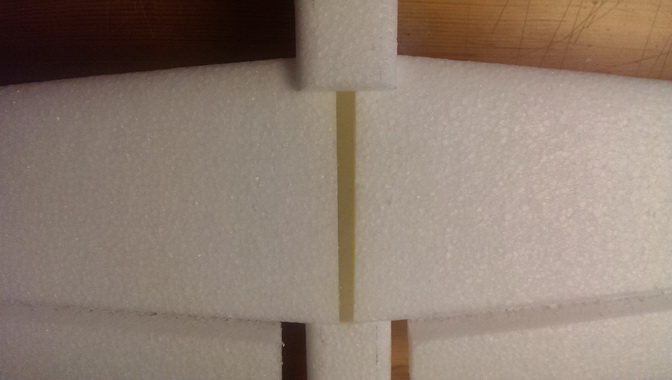

... die Querruder bekommen ihre 'Rumpfaussparung' ... und werden mittels Kontaktkleber (Pattex/Uhu-Por/etc.) verklebt ...


... das Leitwerksoweit fertig, hier aber noch aus 6mm Depron ...
  ... das Ruderhorn aus 3mm Sperrholz wird eingeklebt !

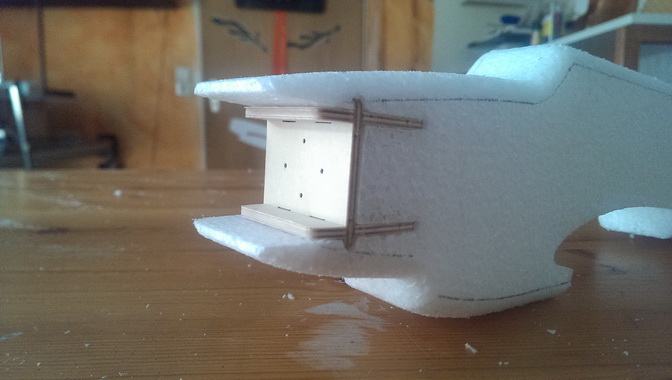

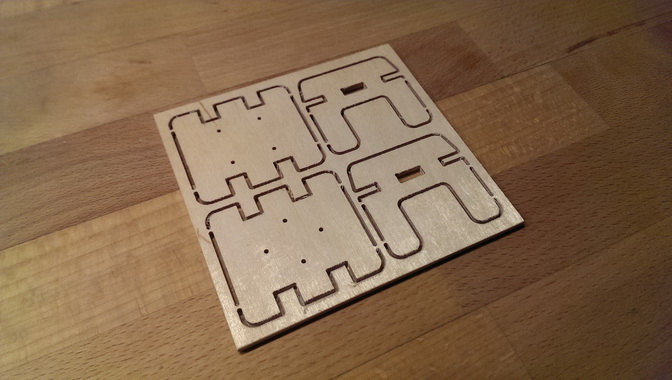

... der Motorspant ist gefrässt und eingepasst ...
   ... sitzt so schon fest  ... braucht später nur minimal verklebt werden !
... rohbaufertig ...
   ... 112gr. Rohbaugewicht ... !!

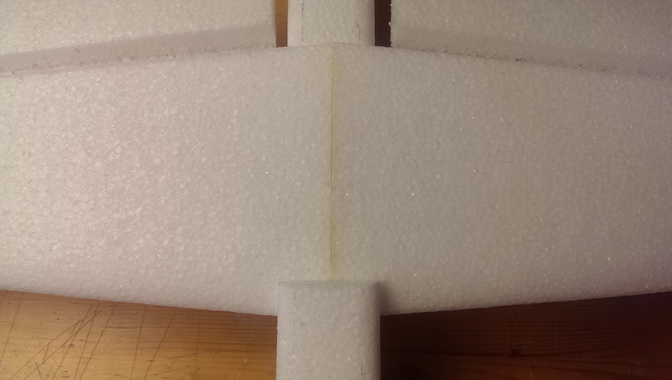

... die Fläche bekommt 'oben' einen ca. 3x1mm Kohleholm ... die restlichen ca. 20cm kommen unten rein ...

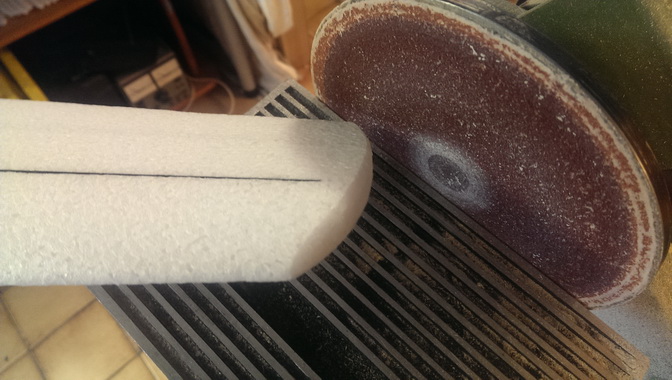

 ... der Randbogen bekommt nocch etwas 'form' !

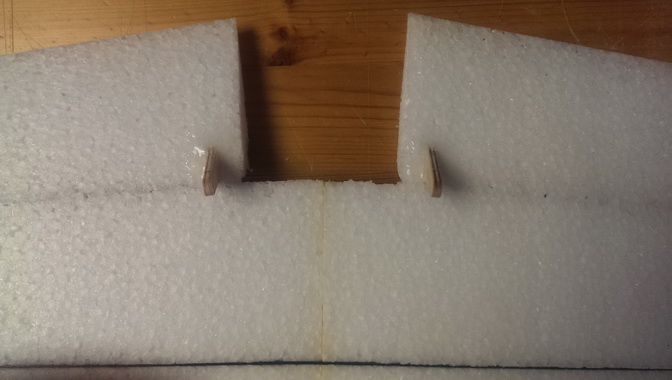

... die Ruderhörner werden mittels 'Heiskleber' etwas 'flächig' eingeklebt ...

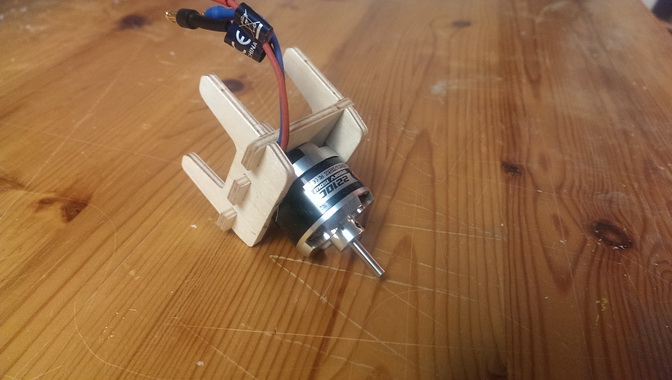

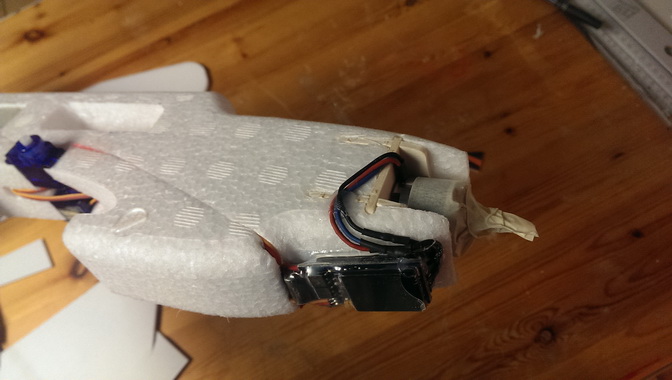

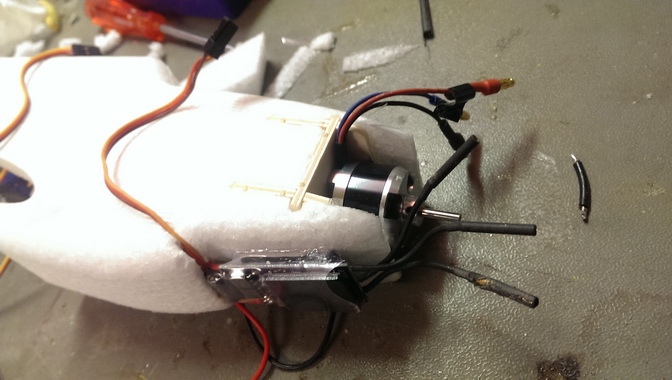

... Motor und Regler nehmen Platz ...



... das Leitwerk aktuell aus 3mm-Doppelstegplatten ... auf einer Seite 'geschlitzt und das Scharnier ist auch schon dran ...
ää  ää

 ... nun noch den 'Seitenflossenschlitz' in Rumpf gemacht und zusammen eingeklebt !
   ... als Ruderhorn nehm ich ein geschraubtes 'Standard' aus Kunsstoff

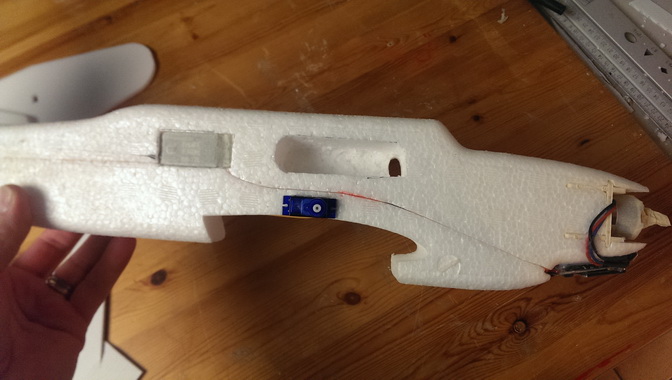

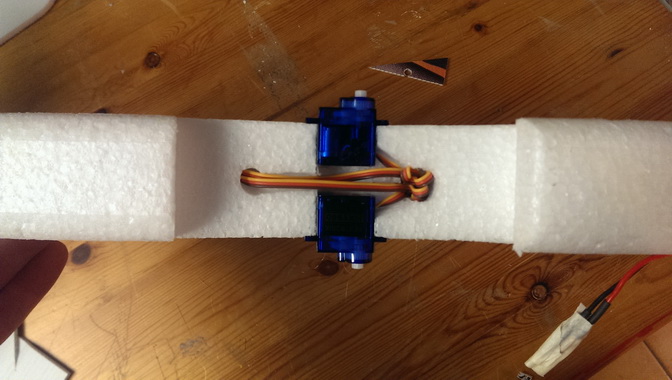

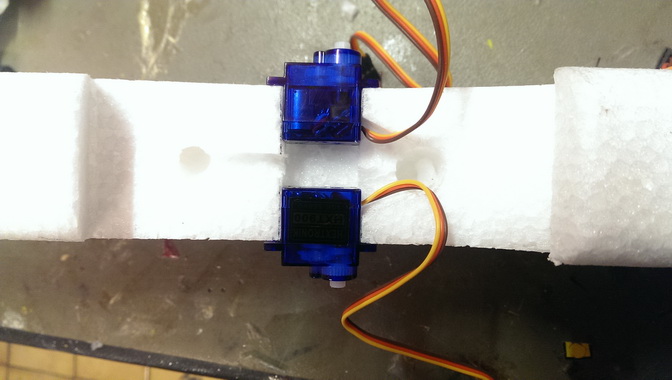

... die Querruderservos und der Empfänger finden ihren Platz ...  !


... Akkuschacht an passender Stelle (Schwerpunkt) reingschnippelt, alles wichtige abgeklebt und somit lackierfertig !
   ... den Randbogen hab ich noch etwas 'gerundet' !

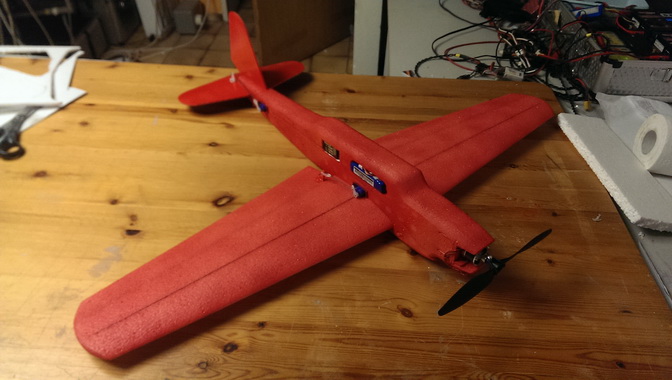

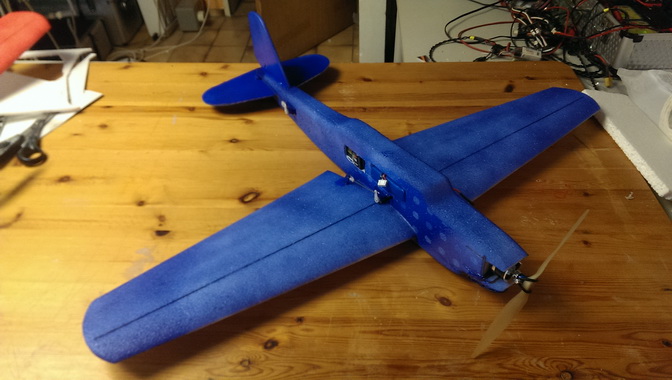

... fertisch ... nicht ganz 'scale' ... aber gut zu sehen !

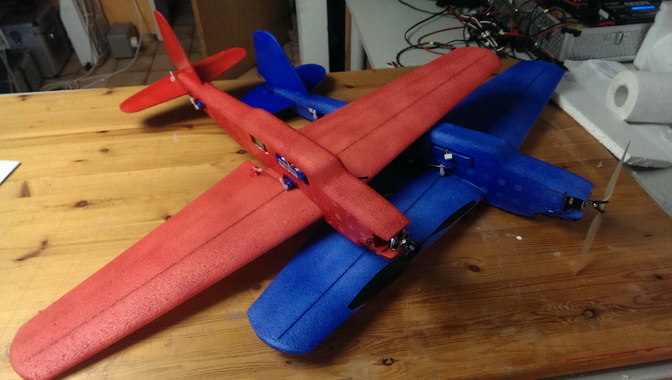

  ... meine ersten beiden !

... Startgewicht mit 3S1300mAh ... ca. 385gr. !


... die 'neue' hat die Servos schon in der Fläche !

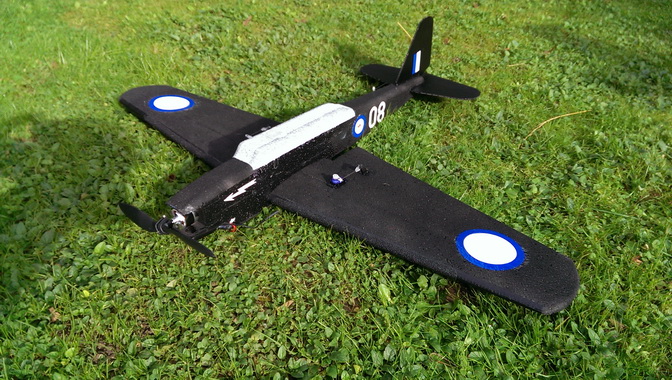

 ... the australian black one !

s ... die 2. Serie läuft an !


 .... bald geht's weiter ... mit dem nächsten Projekt ... wird wohl ne EPA-Thun werden ... 'Würze' lässt nicht locker !

Verbesserungen:
1. für den 'harten' Aircombateinsatz sollten Leitwerke statt aus 6mm-Depron aus 3mm-Doppelstegplatten hergestellt werden ... dieses Material wird z.T. auch für Wahlplakate verwendet !
2. als zusätzlich Verstärkung links & rechts seitlich in den Rumpf ein 0,8x3mm o.ä. Kohleprofil vorsehen !

3. die Servos nicht in den Rumpf sondern in die Flächen bauen ... dadurch verstellen sich die Ruder bei 'verschobener' Fläche nicht !
4. die Nasenleiste mit faserverstärktem Klebeband bekleben ... ist bis zu einer Tiefe von 1cm erlaubt !

Aufwand:  ... der Bauaufwand ist nicht zu unterbieten, vorrausgesetzt man hat ne 'EPP-Schneidequelle' ... dann hat man das 'Battlechen' in 2-3 Stunden startklar komplett fertig !!
Materialkosten: EEP-Grundmodell mit Motorträger ca. 20-30€ ... Kohleflachprofil/Kleinteile ca. 3 € ...  Motor/Regler/Akku --> ca. 30€ ... meistens hat man verwendares Equipment
sogar noch in irgendeiner 'Modell-Restekiste' rumliegen !
Fliegen: nicht wirklich schnell, jedoch sehr wendig ... braucht und wird sich im EEP-Aircombat bestimmt nicht verstecken ! Wer z.B. einen 'Magnum-reloaded' kontrolliert
in der Luft halten kann sollte mit einem EPP-Aircombat-Modell eigentlich keine großen Probleme bekommen ... für AC-Einsteiger die perfekte Klasse, sehr robust, nicht zu schnell, sehr
günstig, leicht/schnell zu reparieren und jede Menge Spaß !

Optik: nicht unbedingt schön ... aber schaut doch selber !

Fazit: ... da werd ich wohl nochmal ne 'Vereins-Serie' auflegen müssen !

Technische Daten:
Spannweite 82 cm
Länge XX cm
Abfluggewicht: 330-390gr.

Flächeninhalt: XX dm²
Flächenbelastung: XX g/dm²
Motorisierung:   50-150Watt ... ca. 1200-1400kv ... Propeller: 7x6 bis 9x5 je nach Motor ... bei 1200kv hat sich 8x3,8 bis 8x5 bewährt !
Regler: 12-20A reicht ... !
Servos: 3x 9 Gramm-Typen ... TG90 / HXT900 o.ä.
Empfänger: kleiner mind. 3-Kanal-Empfänger Akku:
Lipos: 3S1P 1000-1350mAh .... 20C mehr als ausreichend ... Strom bei ca. 8-12A
Steuerung: Quer- Höhenruder ,Motor


Hauptseite der deuschen Aircombat-Szene : www.aircombat.de
passende Decals zum Download :
Materialquellen: epp-versand.de ( Depron, EPP, Stegplatten, etc. )
Lackiervorlagen : http://wp.scn.ru --> da findet man Vorlagen für so ziemlich alle Flieger
Decals/Hoheitszeichen: www.rc-network.de/decals --> alle internationalen Hoheitszeichen
EPP-Thread im RC-Network: Regeln & Infos
Hersteller von EPA-Bausätzen: http://www.napolskimniebie.pl/index.php/sklep/esa-epa-warbirds-ww2
Bilder Galarie : siehe oben !
historische Info's:
Videos :




Bilder:

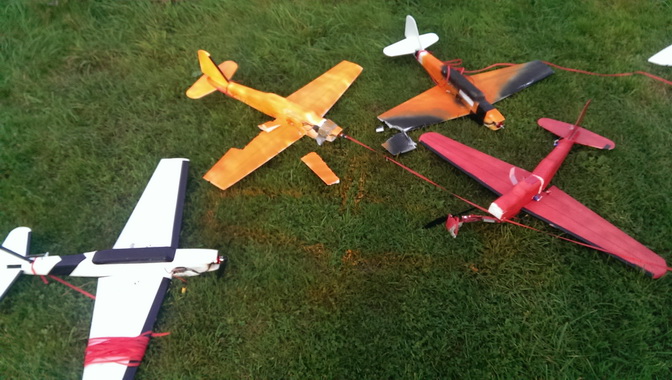

... 'unsere' Vereinshorde vor, während und nach 3 Runden Kampf ... war aber alles nach 10 Minuten wieder repariert !

 ... man beachte noch die 'Vorort-Lackier-Spuren' unserer 'Am-Platz-Fertigbauer' ...

... am Wochenende drauf ... es kann nur einen geben  ... !

 ... sowas kommt von sowas ...

... nach dem 25. Cut ... ausgehaucht ... grins !
 ... hab ihn dann voll erwischt ... hat schon ne neue 'Thun' bestellt !

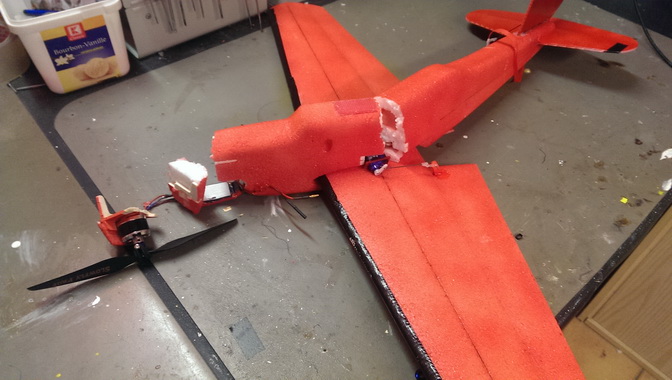

s ... sieht schlimmer aus, als es ist ... in 3 Minuten wieder startklar !
